2026-09-24 08:27:47 作者：网编
分类：文章
干了快二十年电机维修，见过太多绕组维修的坑。很多新手甚至不少开了多年维修厂的老板，都在上面栽过跟头。
别上来就拆：先摸清楚绕组烧坏的根因
很多人拿到烧绕组的电机，第一反应就是拆端盖抽转子，报价重绕。说白了，要么是图省事，重绕赚得多，要么就是根本不会排查局部故障。
说实话，超过六成的电机绕组故障，根本不需要全部重绕。无非是引出线绝缘磨破、槽口局部短路、某一匝烧断，处理起来花不了多少时间，成本只有重绕的十分之一不到。
排查第一步，先断电，给电容放电❗，别嫌麻烦，没放电就上手，挨一下就是半天麻。然后用摇表测三相对地绝缘，再分段测每相的直流电阻，差值超过2%就说明故障点在电阻偏小的那一段。

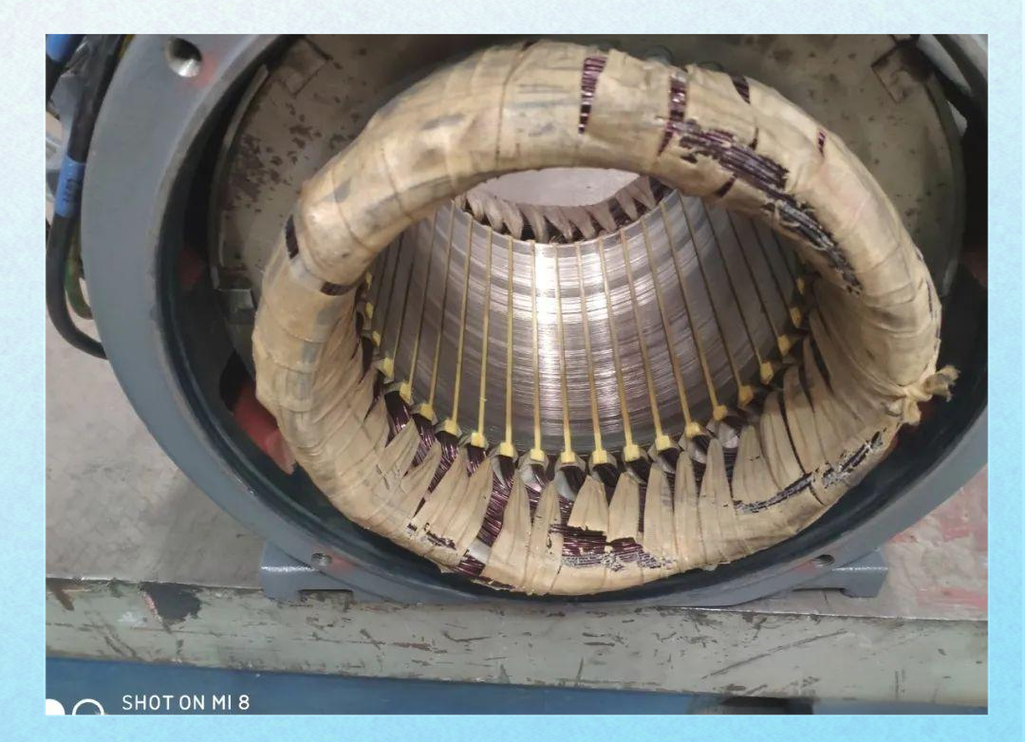

异步电机定子绕组故障点排查现场
问：绕组绝缘电阻只有0.2MΩ，一定需要全部重绕吗？
答：真不一定。上个月刚接了一台37kW的抽水泵电机，客户拉过来的时候摇表测出来只有0.15MΩ，拆开一看就是引出线从定子引线出来的地方，长期震动磨破了绝缘碰了壳。重新剥线做绝缘，压紧固定之后再测，绝缘直接跳到50MΩ以上，收了两百块手工费，客户高兴得不行，换做重绕得大几千，这不就是坑人吗。当然，如果是绕组整体被水浸了两三天，绝缘层已经酥烂分层，那该重绕还是得重绕，别硬扛，扛到最后还是自己吃亏。
局部绕组维修的核心操作细节
要是确定了只是局部故障，要做局部绕组修复，这里的讲究可太多了。很多人抽坏线的时候，手重，把旁边完好的绕组绝缘刮破了，当时测不出来，装上去用不了三个月，就会再次短路烧机，最后还说电机本身老化了，这不就是手艺不行找借口吗。
抽坏线之前，先把定子加热到八十度左右，把槽里的绝缘漆烤软了再抽，别硬撬。槽绝缘要是破了，一定要重新插新的绝缘纸，等级必须和原绕组一致，原机是F级就别用B级凑，省那几毛钱的成本，最后整台电机烧了，赔的可不是这点钱。💡
新换的导线线径，一定要和原线尽量保持一致，差个0.1mm以内问题不大，差太多载流量不对，发热会超标。接头一定要焊牢，包绝缘的时候至少叠绕三层，别偷工减料。做完之后浸漆这步，别随便刷一遍就完事。最好是把定子预热到80度再浸漆，让绝缘漆充分流进缝隙里，再拿进烘箱一百二十度烘干六个小时以上，不然留了气泡，绝缘强度根本不够。

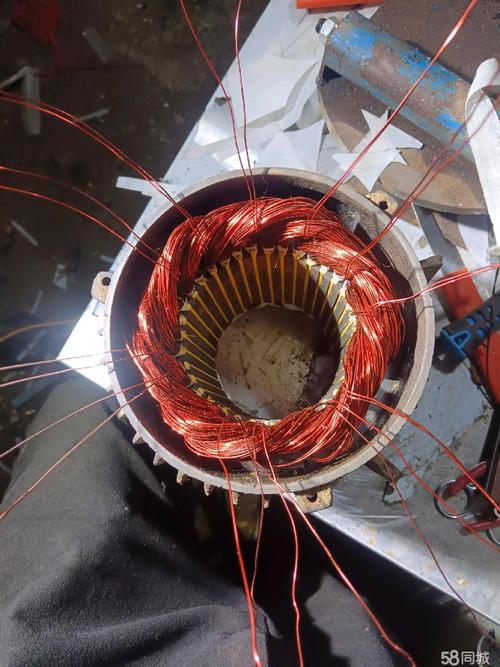

异步电机定子局部绕组维修嵌线现场
问：重绕绕组的时候，少绕个三五圈省点线，会不会有大问题？
答：这问题我一天能听八遍，很多小作坊都这么干。说句不客气的，这就是骗人行径。匝数差个5%以上，电机的磁通就会饱和，空载电流直接飙升，发热蹭蹭往上涨，运气好点用三五个月，运气不好开机半小时就烧。我早年收过一台修了不到半年的110kW电机，拆开数匝数，比原设计少了八圈，线还换细了一号，这不就是明摆着坑人吗。真要是找不到原设计数据，差个一两圈顶破天了，多一圈都不能少，别存侥幸心理。
修完收尾：这几步检测漏了，前面功夫全白费
修完收尾：这几步检测漏了，前面功夫全白费
很多人修完绕组，测一下绝缘没问题，直接装起来给客户送过去，结果不出半个月就被拉回来返工，为啥？就是漏了检测步骤。
首先，冷态绝缘合格之后，一定要做匝间耐压测试。很多小维修店舍不得买这个设备，觉得没必要，其实匝间短路是绕组维修最常见的遗留问题，肉眼根本看不出来，只有匝间耐压能测出来。没条件买设备的，做空载测试也行，空载运行半小时，测三相电流，不平衡度超过10%绝对不行，通常要控制在5%以内才合格。
哦对了，烘干之后一定要复测绝缘。我刚入行那会吃过这个亏，修完一台15kW的电机，当时测绝缘是2MΩ，合格了，直接给客户送过去，结果半个月就烧了。拆开一看，绕组没烘干，里面藏了水汽，运行几天绝缘就击穿了。那时候亏了工钱不说，还坏了名声，现在不管修啥，烘干之后放两小时，复测绝缘没问题才敢发货。
还有，修绕组的时候，不管轴承原来好不好，都拆下来检查一遍。轴承磨损间隙大了，转子会扫膛，定子铁芯磨出来的铁屑蹭破绕组绝缘，用不了多久就会烧。多花半小时检查轴承，该换就换，赚点该赚的钱，总比返工强对吧。
绕组维修这活，说难不难，说容易也不容易，拼的就是细心，别偷懒，别耍小聪明，把该做的步骤做到位，自然少出问题，客户也愿意回头。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：异步电机定子绕组维修：老师傅不会随便说的实操细节
文章链接：https://www.zystgy.cn/a/60153
