2026-09-23 14:21:47 作者：网编
分类：文章
上个月给苏南一家休闲食品厂修冷冻循环系统，拆开板式换热器一看，整片换热板都被腐蚀出了密密麻麻的小孔。老板蹲在厂房门口抽烟，一口一个倒霉，说去年冬天怕冻裂管道，听五金店老板说买桶乙二醇兑水就行，省了小几千块防冻液钱，这下换一套换热板要十几万，哭都哭不出来。
为什么工业防冻液不是”加点乙二醇降冰点”这么简单
很多人对防冻液的认知还停留在”防冻”，说白了就是只要冬天不冻裂管道就行。工业系统不一样啊。汽车发动机的冷却系统，撑死了跑十几二十年就报废，工业循环冷却系统，只要厂子不停产，几十年都要一直跑，管道里走的东西，对材质的腐蚀要求，比车用严苛十倍都不止。

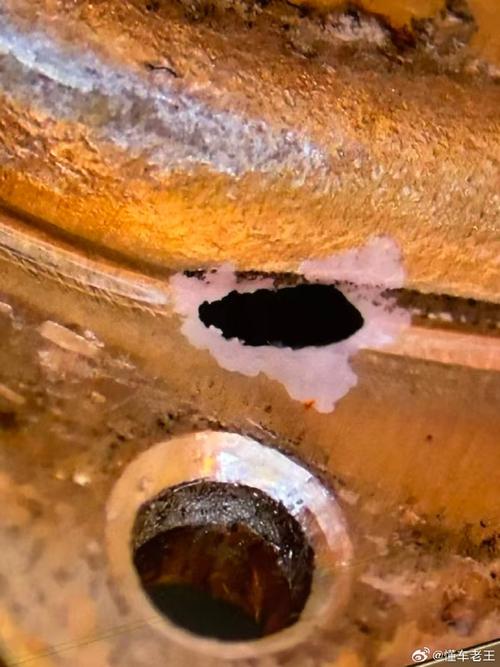

工业循环冷却管道防冻液腐蚀穿孔现场
乙二醇本身不是什么坏东西，但它会缓慢氧化，生成酸性物质，尤其是在流速高温度变化大的循环管里，氧化速度比你想象的快得多。酸一多，碳钢管道慢慢就被蚀穿，铜管会脱锌，铝合金焊口直接烂掉。正经成品工业防冻液，核心不是那百分之七八十的乙二醇，是那百分之几的缓蚀配方，懂行的都知道，这点配方才是厂家的核心技术。
问：乙二醇兑蒸馏水就能当防冻液用？
答：短时间凑活用还行，比如临时工地的临时机组，放一个冬天开春就拆，那无所谓。但长期运行的工业循环系统，绝对不行。尤其是带换热器、泵密封这些精密部件的，不出三年你就得换管子换密封，算下来比你买正经成品防冻液省的那点钱多十倍都不止。
选工业防冻液，除了冰点，这几个参数才是要命的
去买防冻液，销售第一句话肯定问你要多少冰点的。大多数人也只对比冰点和价格，殊不知坑就在这。
✅ 缓蚀适配性：不同材质的管道，需要的缓蚀配方完全不一样。系统里有铝制换热器的，碱度太高的防冻液会直接腐蚀铝；有紫铜管的，必须要有专门的铜缓蚀剂，不然不出两年铜管就漏了；如果是食品医药行业的夹套冷却，哪怕只是间接接触，也必须用食品级丙二醇基防冻液，工业乙二醇有毒，一旦泄漏整批产品都得报废，损失多大不用我多说。
✅ 橡胶兼容性：现在大部分板式换热器用的都是三元乙丙或者丁腈橡胶密封垫，劣质防冻液里的劣质添加剂会慢慢溶胀橡胶，用不了一年密封就变形漏液，拆换一次密封的人工成本都比防冻液贵。
问：北方零下二三十度，是不是冰点越低越好？
答：没必要，也不对。通常来说，冰点选比当地极端最低气温再低5到10℃就够了。冰点越低，乙二醇浓度越高，黏度就越大，循环泵的功耗会往上跳，夏天的换热效率也会掉，反而不划算。举个例子，东北大部分地区极端最低温也就零下25℃左右，选冰点-30℃的就完全够用，没必要多花钱买-45℃的，白花冤枉钱还费电。

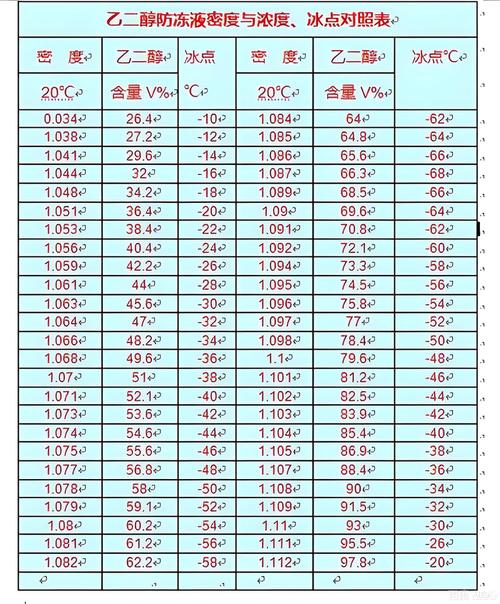

工业乙二醇防冻液不同浓度冰点黏度对照表
不过话说回来，也不是所有工况都选乙二醇，丙二醇虽然贵，但无毒、闪点更高，易燃易爆的化工车间，还有食品医药行业，该花的钱还是得花。
已经加错防冻液了，怎么补救？
已经加错防冻液了，怎么补救？
说实话，不少厂子已经图便宜加了自兑的乙二醇，怎么办？直接全部换掉心疼，不换又怕漏。其实不用慌，每年抽点样做个简单检测就行。
最基础的就是测pH值，正常的乙二醇防冻液pH应该在7.5到9之间，如果测出来pH已经低于7，说明已经氧化酸化了，腐蚀已经开始了，这时候要么全部换掉，要么补加专用的缓蚀中和剂，能拖个一两年，攒够钱再换也不是不行。
💡 几个大多数人都不知道的小细节：
– 绝对不能用自来水兑防冻液，哪怕是深井水都不行，里面的钙镁离子用不了一年就会在换热器管壁结厚厚的垢，堵死管道不说，换热效率直接掉三分之一，电费涨得心疼。一定要用软水或者蒸馏水。
– 不同品牌不同配方的防冻液别混加，不同厂家的缓蚀添加剂配方不一样，混加很可能发生反应生成沉淀，堵过滤器堵管道，到时候哭都来不及。
– 别觉得防冻液只有冬天用，夏天就放掉换纯水。纯水没有缓蚀成分，夏天管道照样生锈，而且纯水沸点只有100℃，夏天高温工况很容易开锅汽化，反而影响运行，正经操作是一年四季都用防冻液，通常三到五年换一次就够了，不用年年换。
很多工厂算成本只算眼前的采购价，不算隐形成本。一罐正经工业防冻液，能用三四年，平摊下来一年没几个钱，真犯不上为了省一点钱，最后赔进去十几万的设备大修钱，这不就是捡了芝麻丢了西瓜嘛。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：别只盯冰点：工业循环系统防冻液的那些隐形坑
文章链接：https://www.zystgy.cn/a/60097
