做机械加工的，你肯定碰过这种怪事。
零件刚加工完检测，公差全合格。放仓库周转一周，再拿出来测——孔位偏了，轴弯了，公差超了，整批报废。
找来找去找不到原因，最后才恍然大悟，是切削残留应力在搞鬼。
以前全靠老师傅经验试刀，改一次参数试三五批料，几万块钱打水漂是常事。现在，有限元分析能提前把这个坑给你刨出来。
为什么切削应力模拟，非得靠有限元分析不可
切削过程是什么？刀具切进材料，局部瞬间达到上千度高温，压力能到几个GPa，表层晶粒撕裂变形，不同位置的硬度、形变都不一样。
你用常规材料力学公式算？根本算不准。
因为应力是藏在零件内部，沿着轮廓三维分布的，不是几个受力点的简单叠加。有限元厉害就厉害在，它把一整个连续的零件，拆成成千上万个互相连接的小单元，每个单元单独算受力、变形、温度，最后把所有单元的结果拼起来，就能得到整个零件完整的应力分布。
说实话，我第一次看到成品的应力云图的时候，真的被惊到了——原来不起眼的零件内角位置，残留应力居然是外表面的三倍多！之前老师傅调了半年走刀参数，都没找对问题出在哪。

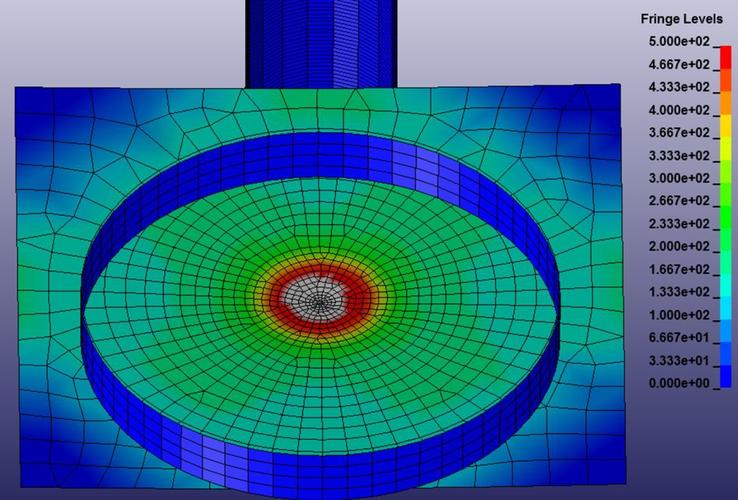

机械零件切削后内部应力分布有限元云图
问：普通的静力学分析不算有限元吗？我用现成的力学软件算个整体受力行不行？
答：还真不行。普通静力学分析大多针对整体受恒定外力的情况，切削是动态过程啊——刀具一直在走，温度随走刀不断变化，加工过程中材料还会不断被切除，属于典型的瞬态非线性问题。只有有限元能适配这种不断变化的边界条件，一步步跟着刀具移动，把每一步产生的应力变形都累积下来，最后才能得到零件冷却静置后的最终残留应力分布，这个结果，是任何解析公式都算不出来的。
工厂做有限元分析，最容易踩的三个坑
我见过太多工厂，买了软件，找了人做模拟，结果出来的结果和实际差十万八千里，最后就说有限元是花架子。其实大多是踩了坑。
第一个坑，网格划分不对。要么图快划得太粗，应力集中的地方直接平滑掉了，结果当然不准，等于白算。要么追求精度划得太细，一个零件几百万个单元，普通工作站跑三天三夜都出不来结果，耽误项目进度，老板脸都绿了。通常我们做切削模拟，应力集中的关键区域，网格尺寸控制在刀具每转进给量的1/3到1/5，非关键区域直接放大五六倍，既能保证精度，又能把计算时间控制在半天以内，这个是跑了几十次项目试出来的经验💡。
第二个坑，材料参数瞎凑。很多人图省事，直接用软件自带的默认材料参数就往上套。你用的45号钢是热轧还是冷轧？调质硬度是220HB还是300HB？差几十HB，应力分布能差出去快一倍。❗我早年刚做这个的时候就栽过这个坑，算出来的变形量只有实际测量的一半，差点把客户的项目给坑了，懊恼了快半个月。现在我们做任何项目，都会提前找材料供应商要参数，或者自己测一遍屈服强度、热传导系数，再输入进去，结果稳得多。
第三个坑，边界条件乱设。有人做模拟的时候，直接把零件整个底面全固定，就完事了。实际加工的时候你是用虎钳夹的，还是用螺钉压的？夹持位置本身就会引入额外的应力，你不把这个工况加上，结果能对吗？对吧？

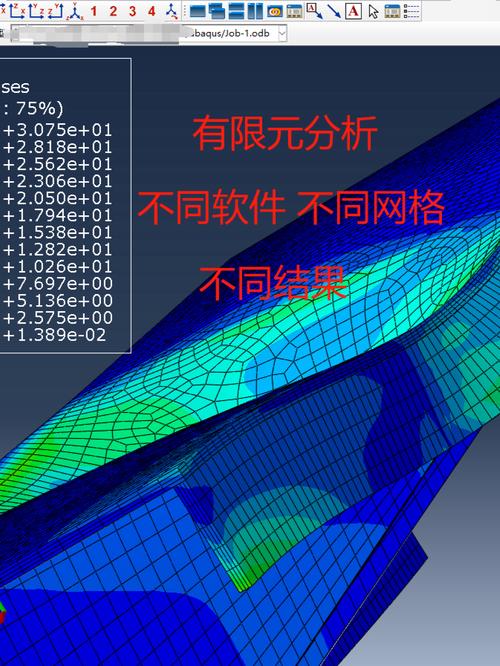

有限元分析切削模拟网格粗细划分对比图
问：我们就是小加工厂，买不起几十万的商业有限元软件，也配不上工作站，是不是就玩不了这个？
答：完全不对。现在很多开源的有限元软件，精度足够做常规的切削应力模拟，普通的i7台式机，16G内存就能跑中小型零件，算一次也就大半天出结果，总成本比你试三件不合格料的钱还低。核心根本不是你用什么软件，花了多少钱，而是你会不会把实际加工的工况，准确转化成模拟里的参数和条件，这个才是值钱的地方。

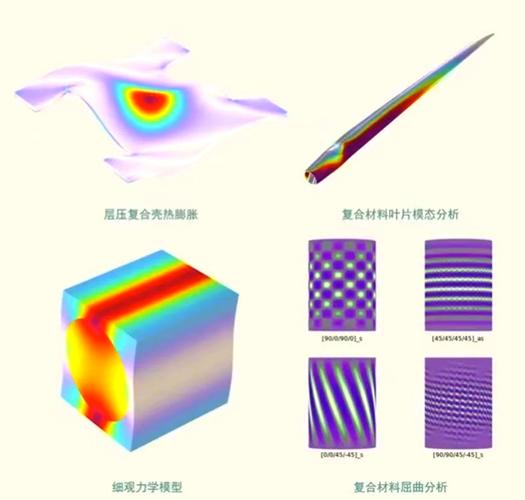

有限元分析真的能帮工厂赚钱
有限元分析真的能帮工厂赚钱
说个真事，前年我们给一家做精密长轴的工厂做模拟，他们接了一批订单，要求加工后全长变形不超过0.02mm，以前的工艺是粗加工之后放半个月自然时效，等变形稳定了再精加工，交期要二十天，客户还一直催。我们用有限元算了一遍粗加工的残留应力分布，发现原来他们的夹持位置不对，走刀顺序也不合理，导致弯曲变形比工艺要求大了三倍。调整了夹持位置和走刀路径之后，粗加工后只放三天，变形就稳定在要求以内，交期直接砍到七天，材料和能耗成本还省了快三成。
说白了，干机械这行，现在材料涨得这么厉害，定制零件交期卡得这么死，错一次就是几万几十万的损失。提前用有限元算一遍，把坑都踩在电脑里，比你开料试错便宜太多了。
哦对，还有那些做高端结构件的，比如航空航天用的钛合金件，复合材料件，本来材料就贵，下料都没几块多余的，根本没条件给你试错，有限元分析就是必须要走的环节，不是可有可无的花架子。
干机械这么多年，我最深的感受就是，以前我们靠眼睛看，靠手摸，靠经验猜。现在有了有限元，等于给了你一双透视眼，把藏在零件肚子里，看不见摸不着的应力变形，明明白白摆到你面前。
少错几次，就是多赚。
就这么简单。
