2026-09-19 07:41:47 作者：网编
分类：文章
干了快二十年挤出模，见过太多好料糟蹋在模具上。很多厂子买得起百万挤出线，却舍不得花俩小时给模具做保养。太可惜了。
挤出模具最常见的几个致命坑
第一个就是口模积料，这是最闹心的对吧？你明明所有工艺参数都对，挤出的型材就是忽宽忽窄，表面还带不规则划痕，拆下来一看，口模出料口堆了一层焦化的料，硬得跟风化石头似的。说实话，我刚入行的时候就栽过这坑，当年赶出口订单，连续半个月连轴转，没停机关车清模，最后出来的整批十吨型材全废了，扣了我半个月奖金，心疼到现在。
挤出模具口模积料实物图
第二个坑就是冷却水路堵塞，90%的调机师傅都忽略这点。只清模头，从来不管水路，用个两三年，水路内壁结满水垢，导热率直接掉一半还多，冷却不均匀，型材出来弯得跟晒软的面条似的，调机调一天都救不回来。
还有就是螺栓咬死，长期高温高压，螺栓和模体粘在一起，拆模的时候拧不动，拿撬棍硬撬，直接把模体配合面撬出坑，好好一个模具就这么废了。
问：我厂子做PVC门窗型材的，挤出模具每周都按时清，为什么还是不到一个月就出严重积料？
答：问题大概率出在清模的方法不对。很多新手图快，拿硬铜铲猛刮口模内壁，刮得坑坑洼洼，积料反而更容易挂在凹凸不平的地方，越积越多。还有的清完模随便涂点儿便宜脱模剂，高温下脱模剂本身先碳化，反而给模腔添了累赘。正确的做法是，软积料用高温清模料走料15分钟，基本都能带出来，顽固硬积料用1000目油石轻轻抛，绝对不能刮出划痕，清完涂进口高温脱模剂，这样能撑两倍时间才需要再清。
延长挤出模具寿命的几个低成本技巧
别一听延长寿命就觉得得换高端模具钢，那都是卖模具的厂家忽悠人。咱们做生产的，拼的就是把现有模具用到极致，花小钱办大事。
💡 开机升温一定要分三段走，别一开机就直接升到目标温度。尤其是做PVC这类热敏性原料，模具刚升温的时候，料筒里残留的旧料闷在模腔里，很快就碳化，开机第一次出料就给你留下积料病根。正确的流程是，先升到100℃保温20分钟，把模腔里的潮气都排干净，再升到150℃保温15分钟，最后升到工艺温度，再恒温半小时再开机，能少80%的初期积料。
❗ 停机绝对不能直接关电走人。正确操作是，停挤之前用清模料把模腔里的原料全部顶出来，把流道走干净，然后关闭加热，等模具温度降到100℃以下再关水断电，如果要停机三天以上，还要给模腔喷上防锈油，防止冷却水返潮锈坏模面。
✅ 每半年拆一次模具清理水路，别嫌麻烦。买点儿工业除垢剂，泡水路几个小时，水垢全下来，几十块钱的事儿，比你因为冷却不均废个几吨料划算一万倍。

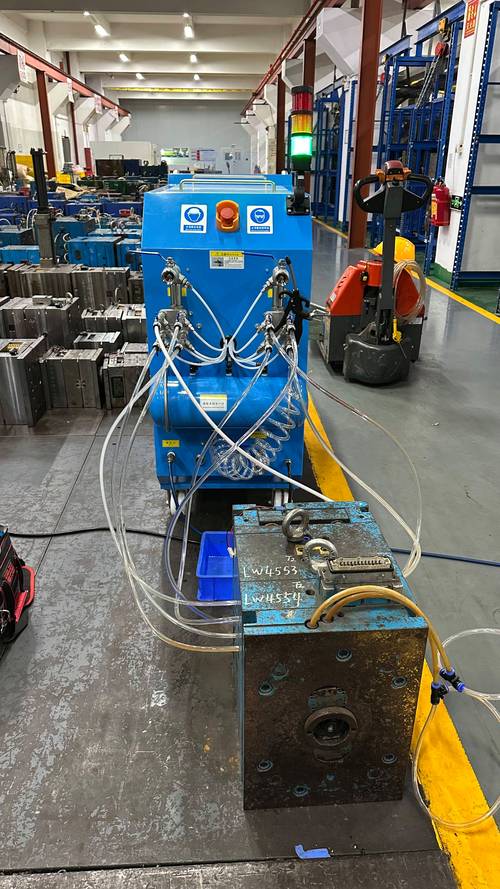

工人拆解清理挤出模具水路实物图
问：挤出模具合模缝老是漏料，换了新密封圈也不管用，除了换整个新模具还有别的补救办法吗？
答：当然有，我修过不下十台出这个问题的挤出模具，九成不用换。漏料绝大多数不是模体整体变形，是长期合模的时候，残料压进合模面，日积月累磨出了一道细凹槽，密封不住压力。找个经验好的磨工，把合模面磨掉0.1到0.2毫米，把平整度找回来，换一组新的高强度螺栓，接着用两三年完全没问题，花的钱也就新模具的十分之一。还有一种情况是螺栓预紧力不对，很多新手顺着一个方向拧螺栓，受力不均匀，当然漏。记住要对角拧，分三次紧，开机升温之后还要再复紧一次，绝大多数小漏料都能解决。
新挤出模具验收得盯紧这几个细节
新挤出模具验收得盯紧这几个细节
很多厂子买新挤出模具，只看开出来的样品尺寸合格就付钱，拉回家用俩月就出各种毛病，其实就是验收的时候没盯紧细节。我告诉你，拿到新模，这几点必须查：
首先看口模和流道的粗糙度，尤其是口模出料位置，拿放大镜看，不能有任何加工刀纹，刀纹就是积料的天生温床，不出一个礼拜肯定挂料。然后看螺栓孔，好的模具螺栓孔都是精加工过的，螺栓放进去不晃，差的模具孔位偏，拧上螺栓整个模面都歪，出料一边厚一边薄，调都调不了。
然后看流道过渡角，好的挤出模具流道都是圆弧过渡，没有死角，料走得顺，不会残留。差模具为了省加工钱，流道拐角直接做成直角，那就是天然的积料坑，料停在那慢慢碳化，隔三差五掉一块堵出料口，烦死你。说实话，我上次去浙江一个小厂，他们贪便宜比市场价便宜三万买了套挤出模具，回来开机三天就堵，最后返厂修花了两万多，还是不好用，纯纯贪小便宜吃大亏。
最后一定要试冷却水路，打8个压保压半小时，看看漏不漏水，别等装到挤出线上才发现漏，拆下来再修，耽误好几天生产，亏的远比你验收花的时间多。
干挤出这行，挤出模具就是吃饭的家伙。你对它上心，它就给你出好活，少出毛病。一年下来省的那几十万，够给工人发大半年奖金了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：挤出模具：行业老手私藏的故障排查与寿命延长指南
文章链接：https://www.zystgy.cn/a/59793
