我前几年跟国内主机厂合作做乘用车进气系统开发，刚转用全数值模拟开发流程，就踩了个大坑。样件开出来上台架测试，进气总阻力比仿真结果高了18%。那时候项目节点卡得死，差点把整个车型的上市计划拖黄。现在想起来还后背冒汗。
为什么很多工厂做出来的流体仿真都是「样子货」
很多刚接触数值模拟的工程师，拿过来三维模型就画网格，软件默认选k-epsilon湍流模型，边界条件随便输个额定进气流量就算完事。出来一张五颜六色的云图，就敢交报告了。
说实话，这东西给外行领导看确实好看，显得你做了很多工作。一到实物验证，直接拉胯。
我那次的问题出在哪？进气管中间加了一个大容积的消声腔，进口处有一个70度的大弯折，弯折后会形成明显的流动分离区，k-epsilon模型天生对分离回流的预测不准，硬生生把分离区的阻力算小了快五分之一。

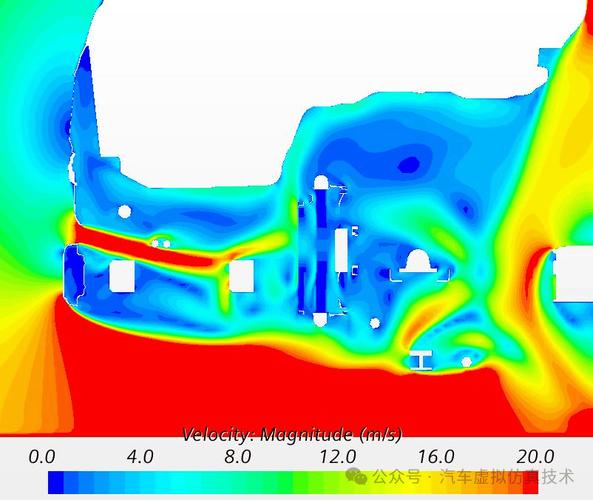

汽车进气系统流体仿真速度云图
问：流体仿真一定要选最复杂的湍流模型才准吗？
答：完全不是。我现在做项目，反而大部分时候会根据实际工况选模型。比如低马赫数的进气管内流，没有大分离的情况下，k-epsilon够快够准，做多方案迭代优化效率拉满。如果是有大角度弯折、大腔室的分离流动，换用SST k-omega模型，计算量只增加两成左右，精度能提30%以上。别迷信大涡模拟，那玩意儿算一个工况够你喝一下午茶，普通工业开发完全用不上，纯浪费算力和项目时间。
工业级流体仿真必须盯死的三个细节
干了快十五年，我总结出来，工业用流体仿真，拼的从来不是谁的模型更复杂，是谁的细节更贴合实际。就说三个最容易踩的坑：
💡 网格不是越密越好，y+值才是命根子
很多新手工程师上来就追求全模型高精度网格，几百万网格算三天，结果误差反而比粗网格还大。为什么？大多是边界层网格不对。你选的湍流模型要求y+控制在1以内，结果你图省事，壁面网格给弄成几百，湍流模型的基本假设都不满足，能准才怪。
我现在做进气系统仿真，只会对弯折区、阀门区域、进气口这些位置局部加密，远离壁面的核心流区用粗网格就行，计算时间省一半，精度还不会掉。
❗ 不要随便简化掉关键结构
问：做汽车进气系统的流体仿真，要不要把空气滤芯一起算进去？
答：太要了！这绝对是新手重灾区。很多人做仿真为了省事，直接把滤芯去掉，入口直接给均匀流量，结果整体压降能差出去15%以上。滤芯本身就有300到800Pa的压降，而且滤芯的不均流会直接影响整个管内的流场分布，你省了十分钟的建模时间，整个仿真结果直接废了。
我现在哪怕是做概念阶段的快速仿真，都会用多孔介质模型给滤芯赋阻力系数，花不了十分钟，精度直接上一个档次。
汽车进气系统空气滤芯多孔介质仿真模型
✅ 边界条件永远别拍脑袋输
很多人拿台架试验的额定流量直接当入口边界，算出来的结果跟整车实际工况差十万八千里。你要知道，整车行驶的时候，进气入口的来流不是均匀的，前面还有整车前格栅、中冷器、散热器呢，这些部件已经把流场搅乱了，你直接给均匀入口，结果能对吗？
我现在做项目，一定会跟底盘前端的工程师要前端模块的仿真输出，把他们的出口结果直接当作进气系统的入口边界，精度一下就提上来了。
流体仿真给工业制造带来的真正改变

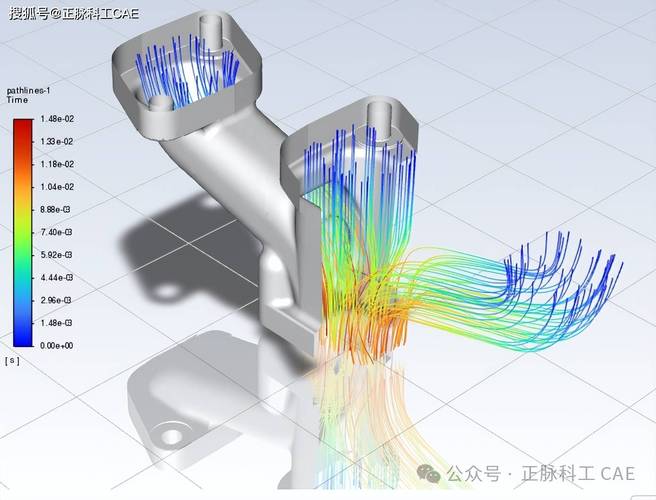

流体仿真给工业制造带来的真正改变
说实话，放在十五年前，能做工业级流体仿真的都是大厂，工作站贵，软件贵，小厂根本玩不起。现在不一样了，算力便宜了，云仿真也出来了，小工厂也能用上靠谱的流体仿真工具。
但是很多工厂还是改不掉老思路：靠开模试错，改一次样件几十万，改三次就是上百万，还耽误三五个月的项目周期。流体仿真说白了，就是把绝大多数试错工作放到电脑上完成，帮你省钱，帮你抢节点。
去年我们帮一个新势力品牌做进气系统优化，原来的开模样件压降超标12%，重新开模不仅要花一百多万，还要耽误两个月的上市时间。我们用流体仿真跑了12个优化方案，三天就定了最终的弯折角度和消声腔结构，重新开模一次就合格，不仅省了之前试错的成本，还没耽误项目节点。
不过话说回来，也别把流体仿真神化。它就是个帮你解决问题的工具。你输入的模型不对，边界条件错了，出来的结果肯定不对。我见过太多仿真报告写得漂漂亮亮，实物一测全错，最后锅都甩给仿真，其实根本就是用的人没把细节做对。
现在行业里总说各种新名词，其实最基础的就是把流体仿真这种基础工具用好，贴合实际，解决实际问题，比什么花里胡哨的概念都有用。
