电气设计不是画图纸，是给产线搭「神经网」
很多刚入行的年轻人觉得，电气设计不就是把元器件往CAD里一摆，出个BOM表扔给车间就完事。
错得离谱。
整个产线能不能稳定跑，信号会不会乱跳，出了问题能不能半小时内找到故障点，全看前期电气设计的功底。你把它当成产线的神经系统就对了，大脑是PLC，神经就是布线和元件，神经搭错了，大脑再牛也没用。

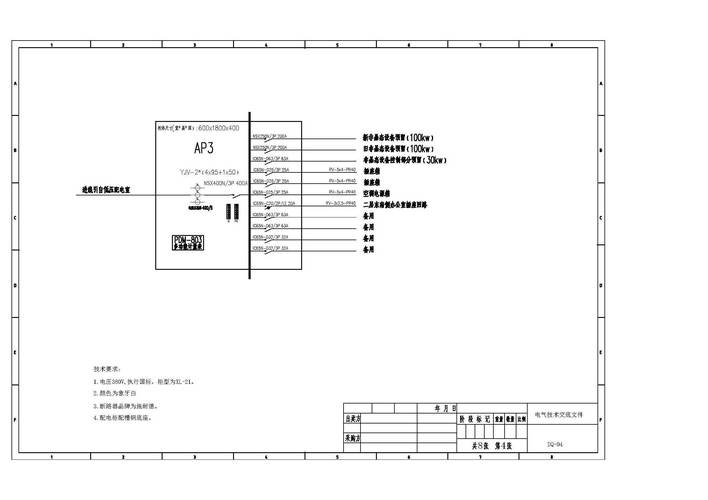

工业自动化产线电气控制柜布线图
前两年接了一个客户的整改单，原来的供应商做的包装线，天天乱停机，去现场一看，动力电缆和编码器信号线走同一个线槽，大功率电机启动的时候，干扰直接把编码器信号冲没了，可不就乱停么。改线花了三天，人工加差旅费小两万，原来设计的时候多花十分钟分个线槽，啥事没有。
问：我们都是做几十万的小项目，工期紧预算少，一定要在电气设计阶段就抠EMC吗？
答：你算笔账，现场调试改一次线，一天两个师傅的人工就是小一千，耽误甲方投产，一天的违约金可能都比你项目的利润还高。要是碰上带视觉检测或者高精度传感器的工位，信号干扰直接拉低好几个点的良品率，甲方能让你走人？花点设计时间搞定，远比后期救火省钱。
其实不止EMC，很多小细节都是看起来没用，出事就要命。比如进线口的防水格兰头，潮湿车间你用便宜的塑料货，用不了半年就裂，进水短路，烧了变频器你赔不赔？
新手做电气设计必踩的几个坑
我整理了几个见过最多的错，新手看完能少亏十几万。
💡 元器件选型余量留不够
很多人为了挤成本，断路器、电源线选刚好卡着额定负载来，一到夏天车间室温奔四十，元器件本身发热，稍微过载就跳，找故障找一天，最后发现是选型小了，你说窝火不窝火？
❗ 不确认输入电压就选型
我早年刚做项目的时候吃过这个亏，出口中东的项目，当地电压是415V 50Hz，我按国内380V选了交流接触器，过去通电直接烧了整整一箱，赔了小一万，心疼了大半年。别说出口，国内不同工厂也可能有差异，高压进线降压之后多少伏，一定要问清楚再选。
✅ 忘记给检修留空间
不少设计师为了省控制柜成本，把元器件塞得满满当当，一点空隙都不留。哪天某个继电器坏了，甲方维护要拆下来，得先拆旁边三个元器件，半天换不好，换你你骂不骂当初设计的人？

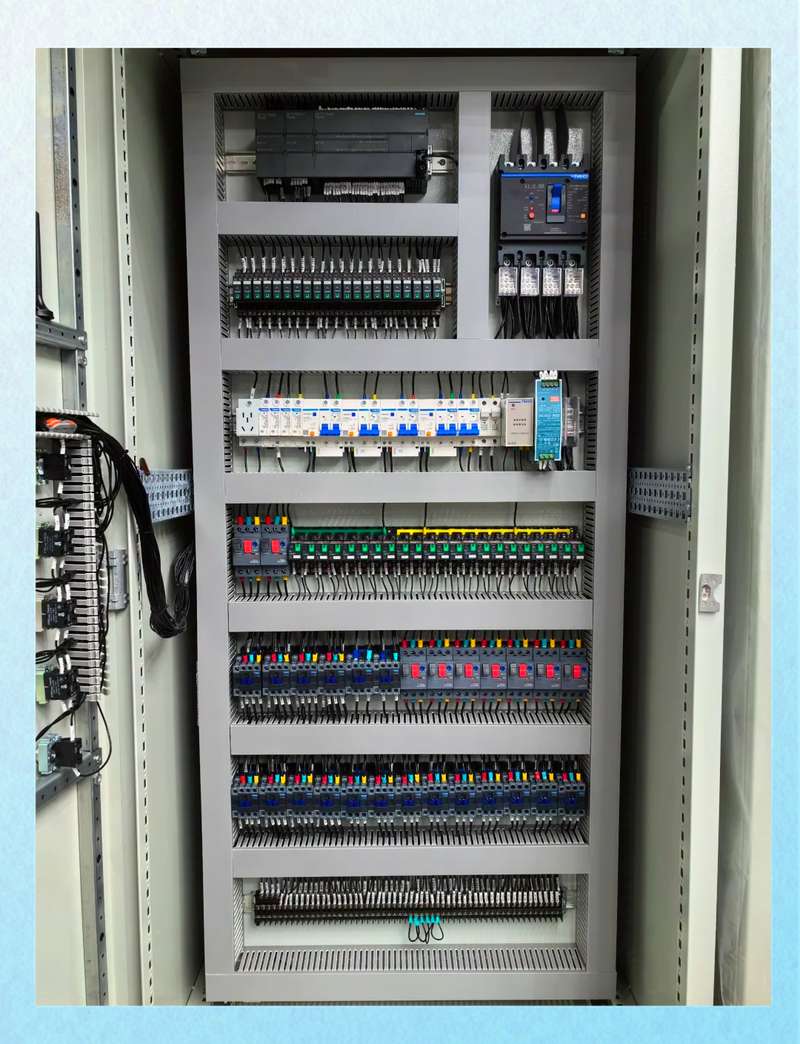

工业电气控制柜元器件布局实物图
💡 IO地址不留冗余
做项目哪有不改需求的？甲方临投产说要加两个检测工位，你IO地址全满了，只能换更大的PLC，差价大几千就没了，这不纯纯给自己挖坑？
问：一般给IO和安装位置留多少冗余算合适？
答：IO点预留15%到20%就足够应付绝大多数变更，成本加不了几十块，关键时刻能救你项目。控制柜的话，哪怕再小的柜子，也至少留一整层的空位置，以后加模块改配置都方便，别算得刚刚好——你永远不知道甲方会在最后加什么奇怪的要求。
还有个坑，就是线号标的乱七八糟，图纸和实际线号对不上，调试的时候找一根线找半小时，能把人逼疯。这个事没技术难度，就是懒，设计的时候多花十分钟标清楚，后期少受好多罪。
电气设计里的降本，真不是乱砍元器件
电气设计里的降本，真不是乱砍元器件
现在制造业卷，每个项目都喊着降本，很多公司降本就是把西门子施耐德的元器件换成听都没听过的杂牌子，那不是降本，那是给自己埋雷。
真正会做的，都是从电气设计本身抠空间降成本，根本不需要动元器件的品质。
比如说，同电压等级的元器件尽量整合到同一个电源模块，没必要每个工位都单独加一个小电源，省了元器件钱，还少了好几个故障点，一举两得。
再比如说，批量项目统一线槽、端子的规格，别每个项目选好几种不同的尺寸，采购拿不到批量折扣，车间备料也麻烦，日积月累下来，也是不小的浪费。
说实话，我见过太多设计师，调用库里面的元器件从来不改，库里面什么用什么，明明这个工位不需要快拆装，非要用进口接插件，一个接插件十几块，一百个就是一千多，平白无故多出来好几千成本，完全没必要。
不过话说回来，安全相关的元器件，半毛钱都不能降。急停按钮、安全继电器、安全门光栅，这些东西必须用一线大牌靠谱货，出了安全事故，你赚的那点钱不够赔的，牢底坐穿都有可能，这个红线绝对不能碰。
电气设计这行，说难不难，说简单也不简单。刚入行的时候觉得不就是画图么，有什么难的。做的久了才知道，每一个选型，每一根线的走向，每一块空余的位置，都是踩坑踩出来的经验。没有什么完美的设计，多给后续留一点余地，少算一点死账，就是好设计。
