2026-09-02 17:42:37 作者：网编
分类：文章
我刚入行那会在小加工厂干，给一批铝合金壳体攻M4的螺纹，换了三盒国产便宜丝锥，断了快一半，班长骂我手笨连个丝都攻不好，那时候我真的委屈，蹲在工具房对着一堆断丝锥发呆。
后来师傅偷偷给我拿了两盒涂层螺旋槽丝锥，说你换这个试试。你猜怎么着？一盒用完都没断一根，攻出来的螺纹还光滑。
从那时候我才明白，丝锥这点事，门道全在细节里，根本不是什么手笨不手笨的问题。
不同工况下的丝锥选型逻辑
很多新手拿到活，随手抓一把直槽丝锥就开干，不管你加工的是铸铁还是铝合金，盲孔还是通孔，不出问题才怪。
说白了，不同结构的丝锥，天生就是干不同活的：
– 直槽丝锥：结构最简单，价格最便宜，适合加工脆性材料，比如铸铁、黄铜，排屑要求不高的浅通孔，深孔和盲孔别碰。
– 先端丝锥（螺尖丝锥）：切削刃在前，切屑往前排，只适合通孔，加工钢件这类长切屑材料比直槽好用太多，不容易堵屑。
– 螺旋槽丝锥：螺旋槽把切屑向后带出，专门对付盲孔，孔底没空间排屑的全靠它，加工铝、铜这类塑性材料也好用。

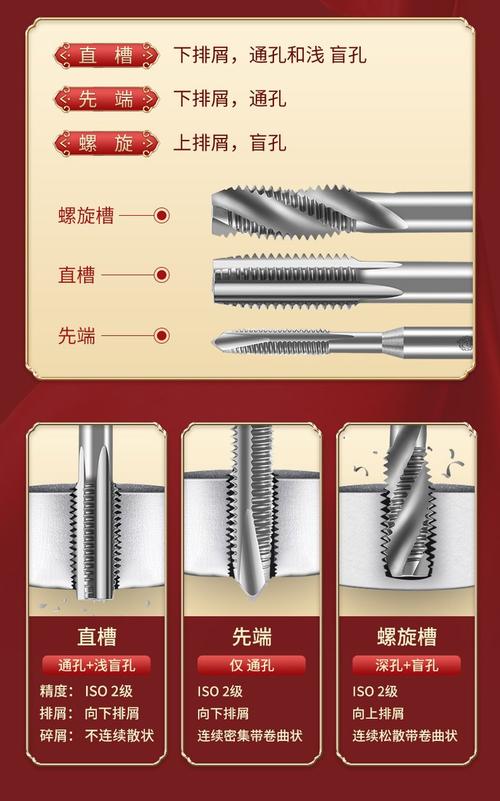

机加工三种常用丝锥外形对比图
问：为什么我攻盲孔总是断丝锥？
答：十个断丝锥九个堵，盲孔底部本来就没多少空余空间，你还用了直槽或者先端丝锥，切屑全挤在孔底转不动，丝锥可不就断了。盲孔一定要用螺旋槽丝锥，攻越深的孔选越大的螺旋角，35度螺旋角对付深盲孔基本没毛病。我早年吃这个亏，一箱几百块的进口丝锥断了一半，说多了都是泪。
问：M6以下的小丝锥动不动就断，有啥靠谱的解决办法？
答：小丝锥本身柄细刚性差，除了选对类型，一定要降转速！很多学徒开和大丝锥一样的转速，不折才怪。另外，别贪便宜买几块钱一堆的廉价碳素钢丝锥，一定要选含钴高速钢的机用丝锥，韧性差好几个等级，差那几块钱不够赔废品的。
💡 要是加工不锈钢这类难加工材料，一定要加钱买TiN涂层的丝锥，能减摩防粘屑，寿命能翻一倍都不止。
丝锥使用的几个反常识细节
很多人觉得选对丝锥就万事大吉，其实攻丝前的底孔就难倒一堆人。我见过太多人底孔直接按「公称直径减螺距」算，不管加工什么材料都用这个数，那能不出问题吗？
加工塑性好的材料，比如铝合金、软钢，攻丝的时候材料会挤向牙型，实际底孔会变小，所以底孔要比公式算的再放大0.1-0.2mm，不然挤得丝锥受力直接崩。不信你下次试，攻铝件放大0.1mm底孔，断丝锥的概率直接降八成。
说实话，攻丝要不要加切削液这个问题，我见过太多错误操作。很多工厂为了省那点切削液钱，让工人干磨，丝锥寿命至少降一半，算下来换丝锥的钱比切削液贵多了，何苦呢？
💡 不同材料用不同的冷却润滑：加工钢件用切削油，铝合金用乳化液就行，铸铁攻丝可以抹点煤油，能提高螺纹光洁度还减少崩牙。

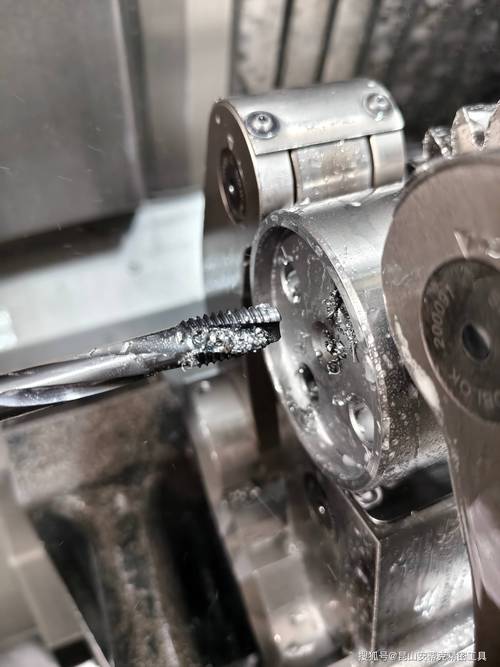

机加工攻丝丝锥加注切削油现场图
还有一个很多人犯的错，攻丝的时候总忍不住使劲往下压。尤其是手攻的时候，总怕丝锥不走刀，使劲压，结果呢？牙型攻歪了，丝锥受力过大直接断。其实只要丝锥对正了，它自己转的时候会自然进刀，你只要扶稳了就行，压得越狠死得越快。机攻更不用压，主轴走刀本来就准，对正了让它自己走就完了。
日常维护如何延长丝锥寿命
日常维护如何延长丝锥寿命
很多人用完丝锥，往工具盒里一扔就完事，下次拿出来，槽里卡着切屑，表面都锈了，能用好才怪。其实只要花一分钟保养，寿命能延长小一半。
✅ 用完丝锥第一件事，用钢丝刷把槽里的切屑刷干净，尤其是螺旋槽，卡着的硬切屑下次攻丝直接刮牙，用不了几次就废了。刷干净之后泡一下防锈油，再收进工具盒，别和其他硬工具堆一起碰坏切削刃。
❗ 有个很多人不在乎的点：如果丝锥已经崩了一个牙，哪怕只有一个，也别再凑活用了。崩牙的丝锥攻出来的螺纹，牙型肯定缺一块，通止规肯定过不了，到时候整台零件报废，那损失顶得上几十盒丝锥了，犯不上。
不过话说回来，很多大厂用剩下的磨过的旧丝锥，其实也能用。只要丝锥的切削刃没崩，磨掉端部磨损的部分，用来加工软料或者要求不高的非配合螺纹，成本能降一半，只要记住，磨过的丝锥有效长度变短，深孔就别用了。
干机加工这么多年，天天跟刀头丝锥打交道，这点小事，说穿了都是踩坑踩出来的经验。选对丝锥，用对方法，一天少出好几个废品，省下来的时间和钱，哪都去了对吧？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：机加工人必看：选对丝锥少走三年弯路
文章链接：https://www.zystgy.cn/a/58323
