2026-09-02 02:33:58 作者：网编
分类：文章
很多工厂采购、设备维护师傅，提起橡胶软管都觉得这不就是个不起眼的配件，值不了几个钱，随便找个便宜的买上就行。
真出了事才哭。
去年接触过一家汽配加工厂，采购图便宜买了五十块钱一根的液压油管，替换原本两百多的原厂管，结果用了不到三个月，管子爆了，高压油喷出来溅到操作工人胳膊上，还把整台加工中心的电路浇短路了，停工一周加医药费加维修，小二十万没了。
常见橡胶软管的材质坑，九成新人都会踩
橡胶软管的材质，直接决定了它能用在哪，能用多久。很多人只看管子外观差不多，摸起来都软，就觉得没区别，这是最大的错。
天然橡胶弹性好，耐磨，但耐油耐候差，只能走常温清水，放户外半年就裂。
丁腈橡胶耐油性能拉满，价格也不贵，是工业里用得最多的，走液压油、压缩空气、带微量油污的水都没问题，可惜不耐强酸强碱，也不耐紫外线。
氯丁橡胶耐候耐臭氧，适合放在户外露天工况，耐油也还行，就是价格比丁腈高一点。
氟橡胶耐强酸强碱耐有机溶剂，几乎什么都啃不动它，就是贵，贵到同规格比丁腈贵五倍都正常。
回收胶做的管子，颜色发暗，异味大，价格能比新胶便宜一半，强度差老化快，用不了三个月就会开裂漏液，碰都别碰。

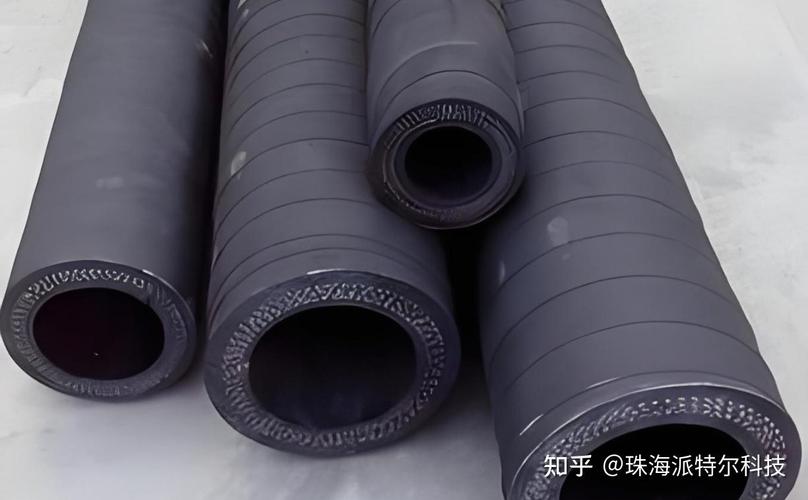

工业场景不同材质橡胶软管对比样品
问：我车间只是抽常温自来水，选普通天然橡胶软管够不够？
答：如果只是临时用，压力不高，场地放在室内，那凑合用没问题。要是长期用，或者环境温度常年超过35度，水里偶尔带点油污，直接换丁腈橡胶的，多花几十块钱能用三五年，算下来太值了。
问：走食品级的物料，橡胶软管要选什么材质？
答：食品级要求的话，优先选符合食品接触标准的硅橡胶或者丁腈橡胶，别买无认证的杂牌子，万一析出有害物质，整批产品都得报废。
说实话，我见过太多人在材质上凑活，最后吃大亏。化工输送拿丁腈凑氟橡胶的活，不到俩月就腐蚀穿，露天摆放拿普通胶凑氯丁的活，一年就得全换。省下来的那点成本，不够一次停工的损失。
压力和结构，才是橡胶软管选型的核心
选橡胶软管，只看内径和材质远远不够。你得知道你工况的实际工作压力。
很多小厂家玩文字游戏，把爆破压力标成额定工作压力，坑得人欲哭无泪。正常来说，橡胶软管的爆破压力是额定工作压力的3-4倍，也就是说，标了120bar爆破压力的管子，实际额定工作压力也就30bar到40bar，你要是当成120bar用，不爆才怪。
结构也很关键。普通纤维增强的橡胶软管，适合低压工况，压力超过50bar就得选钢丝编织增强的，抽真空负压工况，必须选带钢丝螺旋增强的，不然管子直接被吸扁，堵得料走不动。

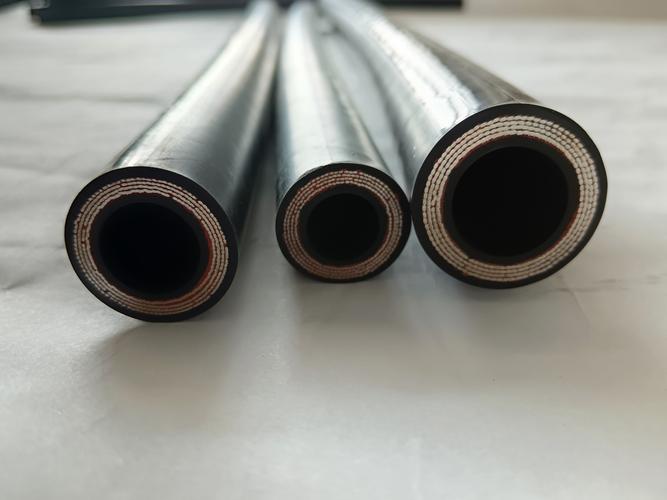

工业橡胶软管内部钢丝增强层切面图
我之前帮一个饲料厂解决过堵料的问题，他们换了三批输料管还是堵，拆开一看，买的都是普通纤维增强的软管，抽料的时候是负压，管子一抽就扁，通径直接缩了一半，可不堵吗？换了两根钢丝螺旋增强的橡胶软管，问题直接解决，用到现在五六年了都没坏。
问：为什么我家的橡胶软管总是在接头位置爆，不是管子本身破？
答：爆接头九成不是管子的问题，是接头扣压做错了。要么是扣压的时候力度太大，把管子的增强层给切断了，用不了多久就从接头位置断；要么是扣压太松，压力一上来直接脱管。还有一种情况，管子内径和接头芯子尺寸不对，间隙太大，怎么扣都不牢。
💡 这里给大家提个醒，买橡胶软管最好找能一起做接头扣压的厂家，专业厂扣出来的接头，比自己随便找地方压的寿命长至少一倍。
不过话说回来，也不是说压力标得越高越好，压力越高管子越硬，价格也越贵，符合你工况的最高压力，留个一倍的余量就够了，没必要多花钱买更高压力的。
日常维护，能让橡胶软管寿命翻三倍
日常维护，能让橡胶软管寿命翻三倍
很多人买对了管子，结果两三年就坏了，其实是维护没做好。给大家说几个简单的注意点，做好了就能多用好多年：
✅ 安装的时候别拧劲，很多人装管子为了对齐接头，硬拧管子，长期扭曲会让增强层疲劳，不到一年就会开裂。留个一公分的松弛度，别拉得太紧。
❗ 别让管子长期贴在高温设备或者热源上，哪怕管子标称耐温，长期挨着锅炉或者排气管，也会加速老化，裂得特别快。
💡 定期检查外层，三个月摸一次看看有没有裂纹、鼓包，只要出现深度超过1mm的龟裂，哪怕还没漏，也赶紧换掉。别等爆了再换，一次停线的损失能买一百根管子。
说实话，橡胶软管这个东西，不起眼，却是工业生产里最容易出小问题的地方。你不把它当回事，它就能给你捅大漏子。选对材质，选对压力，做好日常维护，花不了多少精力，就能省掉大把不必要的损失。
对吧？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业选型避坑：橡胶软管你真的选对了吗？
文章链接：https://www.zystgy.cn/a/58285
