上次去南方一家炼化厂做技术支持，刚进门就碰到车间主任拉着我们叹气。说前一天刚焊完的反应器入口焊缝，第三方检测判了整段不合格，要割掉重焊，工期赶不出来，光违约金就得几十万。我们跟着去看了片子，哦，原来是把焊道边缘的伪缺陷当成了未熔合，虚惊一场。
这就是射线检测的魅力，也是它的麻烦——能不能找对缺陷，全靠手里的片子和眼里的经验。
为什么射线检测至今仍是工业无损检测的核心手段
现在无损检测的方法多了去了，超声相控阵到处跑，磁粉涡流快得很，为啥还非得用射线检测？
核心原因就两个：可追溯，对体积型缺陷的识别率无可替代。
不管是传统胶片还是现在的数字DR片，缺陷的位置、大小、形貌都能永久留存，随时调出来复查。别的不说，国家要求压力容器检测记录存十几年甚至更久，你超声的数据存在硬盘里，十年后硬盘坏了找谁？射线胶片放干燥箱里，放三十年拿出来照样清晰。
再就是缺陷类型，焊接最常见的气孔、夹渣、疏松这些体积型缺陷，射线检测一照就是清清楚楚，轮廓分明，哪怕是一毫米的小气孔都能给你显出来，这一点目前超声还是比不了。

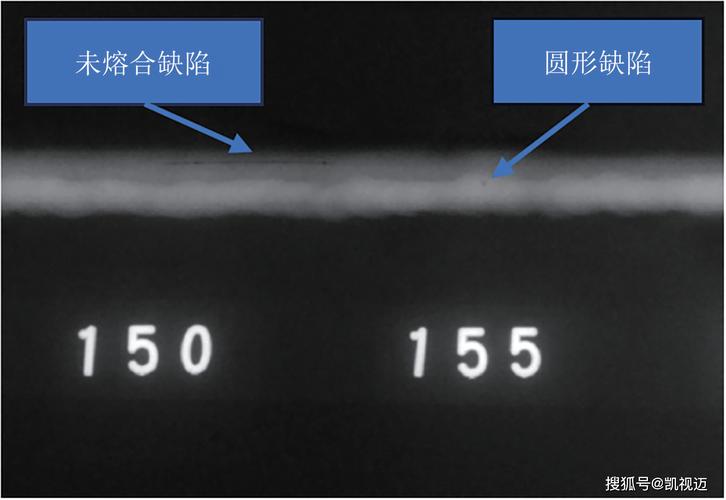

工业焊缝射线检测数字胶片缺陷显示
问：是不是所有焊接缺陷都能靠射线检测查出来？
答：真不是。我干这行快二十年，从来不敢说射线能包打天下。比如取向和射线入射方向平行的裂纹，你根本拍不出来，这种情况超声的灵敏度反而高得多。再就是工件表面的开口微裂纹，磁粉、渗透检测比射线靠谱一百倍。千万别图省事，啥活都扔给射线，该搭配其他方法就得搭。
新手做射线检测最容易踩的三个致命坑
这么多年看下来，八成的误判漏检都不是设备不行，是人没按规矩来。我整理了三个最常见的坑，新手一定要记牢：
❗ 乱选焦距，黑度不合格。
很多新手为了少移动射线源，要么把焦距拉得特别大，结果曝光不够，片子黑度不够，缺陷藏在灰雾里根本看不见。要么为了省曝光时间，把焦距放得特别近，结果缺陷放大变形，尺寸量出来差好几个毫米，判级直接错。
❗ 跳过像质计灵敏度校验。
我见过太多厂子，为了赶进度，像质计随便放，甚至干脆不放就拍片子。你说你能检出最小多大的缺陷，拿什么证明？现在很多人用数字DR，觉得系统自带灵敏度校准就万无一失，不同厚度不同材料的工件，灵敏度要求完全不一样，大错特错。
工业射线检测像质计摆放位置正确示范
❗ 辐射防护走极端。
要么就是完全不当回事，剂量牌半年都不送测，站在射源旁边聊天，真当辐射不伤人？要么就是怕得要死，离着百八十米就不敢动，活都没法干。其实只要按规范操作，铅挡块穿好，剂量控制在国家标准范围内，完全没问题，但是该做的防护一点都不能省，这个是对自己负责对吧。
数字射线真的能取代传统胶片射线吗？
数字射线真的能取代传统胶片射线吗？
最近十年数字射线DR、CR普及得特别快，不用洗片，没有化学废料，出结果几分钟就能看，很多人说传统胶片该淘汰了。
说实话，我一开始也觉得数字射线是大势所趋，直到去年碰到一个做火电锅炉的客户，他们用的厚壁耐热钢焊缝，换了便宜的DR机之后，连续三次漏检了微小夹渣，最后还是换回胶片才解决问题。
现在市场上的DR设备良莠不齐，便宜的探测器分辨率不够，厚壁工件的细微缺陷确实不如胶片。而且胶片存档成本低，放几十年都不会坏，数字片你存在服务器里，万一硬盘坏了、格式过时了，想调都调不出来。
不过话说回来，高端DR的分辨率现在已经追平甚至超过胶片了，效率提升真的是降维打击。我们之前帮一家汽车管件厂改的DR在线检测线，原来一天拍一百件胶片，现在一天能干八百件，成本还降了三分之二，这不香吗？而且现在绝大多数行业标准都已经认可数字射线的结果了，合规完全没问题。
问：射线检测对工件本身有什么要求吗？随便什么零件都能拍？
答：当然不是。首先是厚度，常规工业X射线机最多能透照150mm左右的钢材，再厚就得用伽马射线或者加速器，灵敏度也会降，几米厚的反应堆屏蔽墙你肯定拍不动对吧？然后工件表面如果有严重的凹凸不平，最好先做涂层找平，不然会产生很多伪缺陷，很容易误判。还有，散射线一定要挡好，不挡的话整个片子都是灰雾，啥缺陷都看不清。
干了这么久射线检测，我最大的感受就是，这行其实没什么神秘的，原理说出来初中生都懂，就是射线穿过不同密度的材料，衰减不一样，最后投影成像。但是真要做好，全是一点一滴攒出来的经验，差一点，结果就是天差地别。别拿安全换进度，一次误判，代价谁都扛不住。
