2026-09-01 07:04:01 作者：网编
分类：文章
我干无损检测快二十年，见过太多工厂因为铸件缺陷漏判，赔得底朝天的事。
很多人觉得不就是个检测吗？哪至于。你去问问做重型机械的，哪个没吃过缺陷的亏。
为什么说超声波检测是铸件缺陷的”照妖镜”
铸件天生就容易出内部缺陷。砂眼、气孔、缩松、冷隔、裂纹，从铸造厂出来，这些缺陷全藏在里面，肉眼根本看不见。
其他无损检测方法各有各的局限：X光对厚壁铸件穿透能力不够，对细小的垂直裂纹不敏感；磁粉、渗透只能测表面或者近表面的缺陷，几厘米深的就碰不到。
只有超声波检测，能依靠高频超声波的反射特性，钻到几米甚至十几米厚的铸件内部，探头沿着表面一点点移动，内部任何不规则界面都会反射出信号，屏幕上一眼就能看到缺陷的位置、大小。

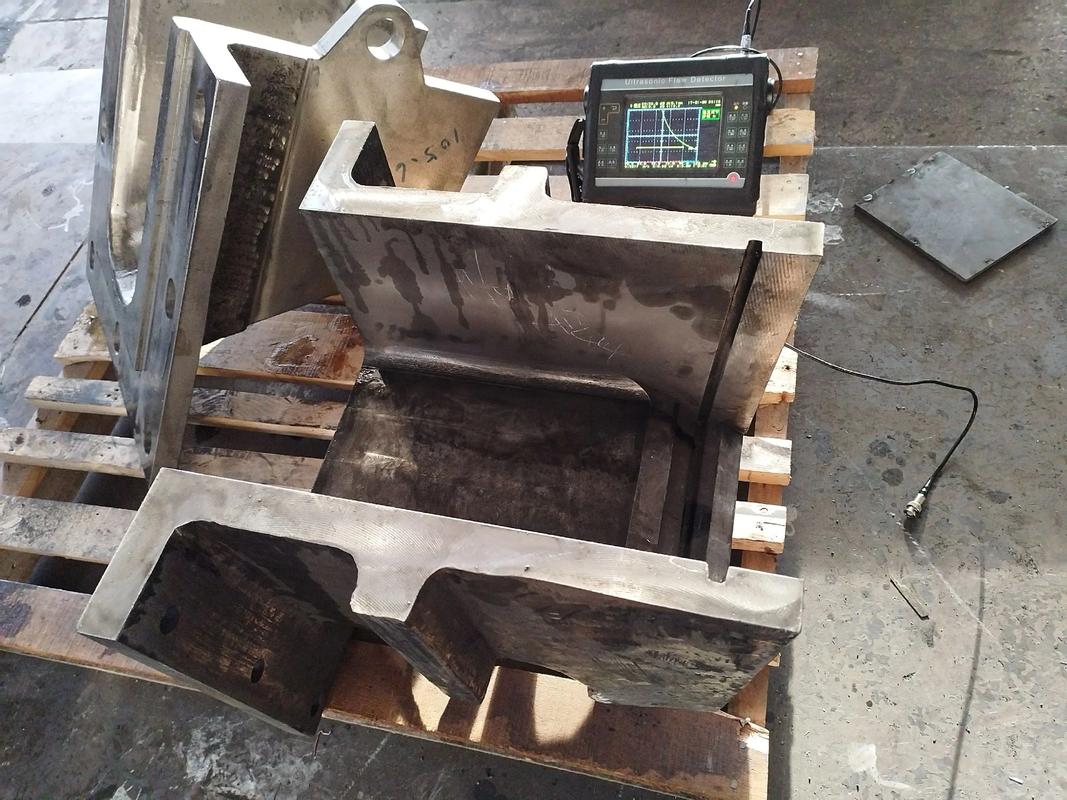

工业铸件超声波检测现场作业图
很多刚入行的新人觉得，这活没啥技术含量，拿探头划就行了，仪器会出结果。真不是这么回事。干这行，经验比仪器金贵多了。
问：超声波检测能不能测出铸件里所有的缺陷？
答：哪有这么万能的技术。小于仪器最小检出当量的微缺陷测不出来，要是缺陷刚好平行于超声波的传播方向，几乎不会产生反射信号，也很容易漏检。另外如果铸件晶粒特别粗大，杂波会直接盖住缺陷波，你根本分不清哪个是真缺陷哪个是材料本身的杂波。所以实际检测里，往往会配合磁粉或者渗透一起用，互补短板。
实战做超声波检测最容易踩的坑
干了这么多年，我总结出来，百分之八十的漏判误判，都不是仪器不行，是操作的人踩了坑。
第一个坑，耦合剂选错。铸件表面大多坑坑洼洼，带粘砂飞边，你用稀稀的机油当耦合剂，根本挂不住，大量声能耗在空气里，传到内部的没多少，缺陷信号自然出不来。温度稍高一点的铸件，用普通耦合剂，不到十分钟就烤干了，白忙活半天。
第二个坑，灵敏度乱调。灵敏度调太高，满屏幕都是杂波，把真缺陷淹没在里面，你找不出来；调太低，小缺陷出不了信号，直接漏过去。我早年刚上岗的时候，就踩过这个坑。给一台水轮机的主轴铸件扫缺，那天赶进度，随便调了下灵敏度就开工，结果漏了一个两毫米的细小裂纹。还好出厂前复查找出来了，不然真要出大事故！吓我好几个月睡不好。
第三个坑，不校试块就开工。很多人偷懒，昨天校完今天接着用，温度变了、换了探头，灵敏度早就飘了，测出来的结果全错。
问：旧铸件表面锈得厉害，或者原始表面就不平整，必须全部打磨才能做超声波检测吗？
答：完全不用全磨，太费时间了。只需要把每个检测区域打磨出一块平整的接触面就行，把锈、粘砂、氧化皮打掉，保证探头能放稳，耦合充分就够。一般要求每10平方厘米范围内的高低差不超过2毫米，满足这个就不影响检测结果。那种大到十几吨的铸件，全磨得磨好几天，根本不现实。

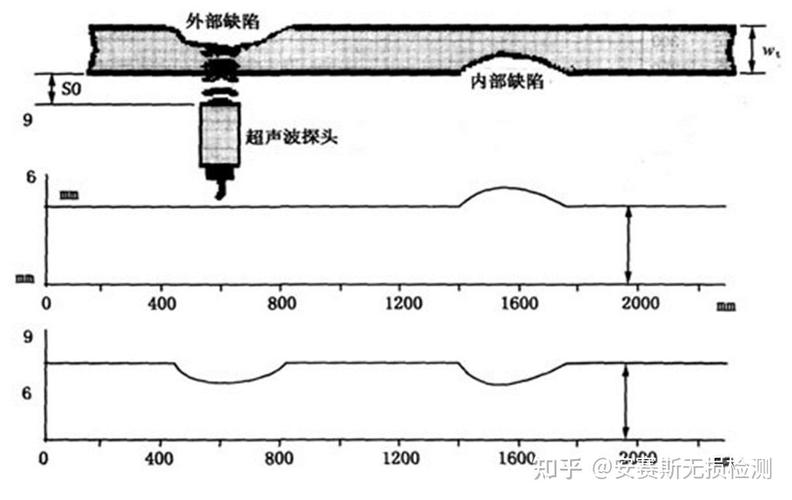

超声波检测铸件缺陷波与杂波对比图谱
新手快速上手的实用技巧
新手快速上手的实用技巧
💡 扫查速度一定要慢。很多新人赶工期，探头移得飞快，一秒挪好几厘米，小缺陷的信号一闪就过，你根本反应不过来。一般要求每秒移动不超过15毫米，扫完整片区域再换地方，急不得。
💡 多方向多角度扫查。扫完一个方向，一定要换垂直方向再扫一遍，斜探头要转动不同角度再扫，避免缺陷刚好顺着声束方向藏住，这种情况太常见了。
❗ 千万别全信仪器的自动判伤。现在很多新仪器带自动识别缺陷的功能，看着省劲，实际错判率高得离谱，尤其是粗晶粒铸件，杂波经常被当成缺陷，真缺陷反而被漏掉。任何仪器报警的位置，一定要人工复测定性，不能直接拿自动结果出报告。
✅ 每次开工前必须校灵敏度。别嫌麻烦，校一次也就三五分钟，环境温度变了、换了探头、甚至仪器电池电压变了，灵敏度都会飘，校完再开工，比啥都强。
不过话说回来，现在的新技术确实香，相控阵超声波检测出来之后，大铸件的扫查效率比原来高了不止一倍，还能直接出成像图，新人也能看懂个大概。但对于大多数中小加工厂来说，传统的脉冲反射式超声波检测成本低，够用，只要把手艺练到位，检测精度一点不比高端设备差。
干我们这行，说白了，就是给工业设备把好质量关，你多细心一分，后面用户就少十分风险。哪有什么捷径，都是一点点练出来的经验。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业铸件缺陷排查：超声波检测的实战技巧与避坑指南
文章链接：https://www.zystgy.cn/a/58235
