干了12年模具设计，我见过最多的无效加班，不是改模，不是画刀路，是打开UG/NX导入外来stp档案，盯着满屏红色的破面发愁。
上次一个同行找我吐槽，说甲方要的开模图，他光修破面修了三个晚上，交图的时候甲方改了个尺寸重新发档，又得重修一遍，差点直接辞职。
谁没踩过这个坑。
UG/NX导入后检查到的模具零件破面红框图

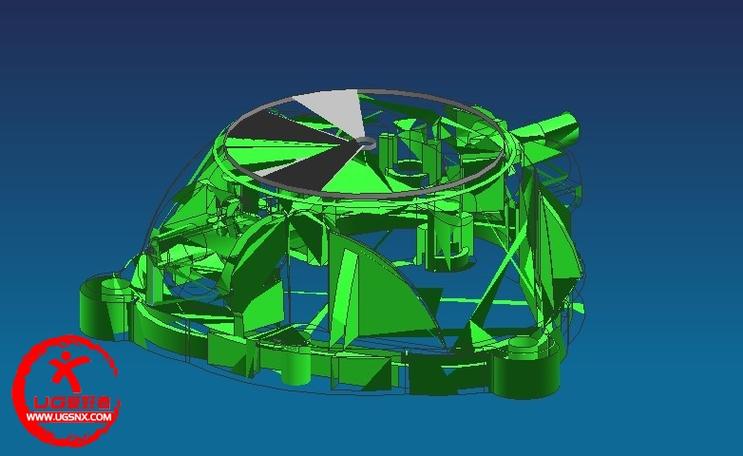

为什么UG/NX里的导入破面永远阴魂不散？
为什么UG/NX里的导入破面永远阴魂不散？
很多人第一反应就是转出方的水平不行，导出的时候没弄好。其实真不全是这个问题。三维软件的内核逻辑天差地别，Catia、SolidWorks、UG/NX，哪怕大家都输出同样精度的stp档案，到了不同软件里解析的时候，公差匹配出一点差错，就会出破面。
UG/NX默认的导入公差是0.0254英寸，也就是0.645毫米，很多转出方用的是公制公差0.01毫米，两者差了几十倍，你打开不红才怪。
问：UG/NX导入破面是不是一定是转出方的问题？
答：真不是，我之前接过一个汽车模具的客户图，对方用CatiaV5转的stp，精度开的0.001，到我UG/NX里还是有三个小破面留在型腔拐角。核心就是内核计算逻辑不一样，哪怕转档精度拉满，公差参数不匹配就一定出问题，这是跨软件转档的通病，不是哪一方错了。
新手必看的UG/NX破面修补三步法
我见过太多新手一打开看到破面，第一反应就是点自动修补，等着软件自己搞定，结果呢？十个里有八个越修越乱，本来只有几个小破面，修完整整个片体都成了不能编辑的烂货，删都删不掉，最后只能重新导入。
按我这个步骤来，出错率降90%：
- 先筛范围：打开检查几何体命令，把所有自由边、微小碎面都标记出来，别靠眼睛找，很多0.01毫米级的缝隙，藏在大面拼接处，你放大十倍都看不到。
- 分类处理：小于0.1mm的缝隙，直接用桥接曲面拉一下就稳，比自动修补贴合度高太多。大于0.1mm的破洞，直接删掉周围的烂面，重新拉个面再修剪，别死磕原来的破面。
- 复检缝合：补完所有破面之后，一定要再跑一次检查几何体，确认没有多余的自由边再缝合，别等到出完工程图准备转刀路了，才发现缝不成实体，那时候改才是真的折磨。

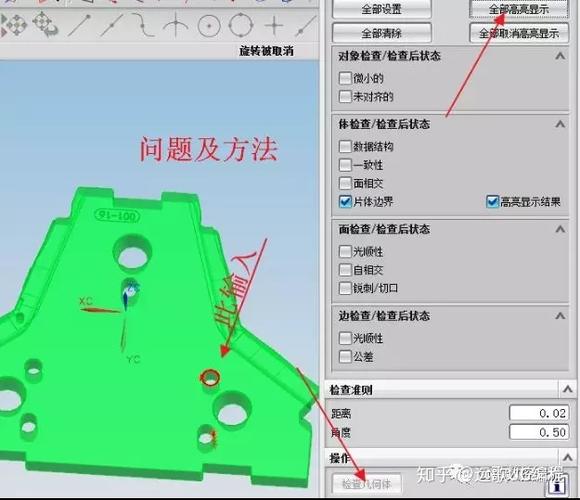

UG/NX模具零件破面修补完成后实体检查界面
问：UG/NX的自动修补命令真的完全不能用吗？
答：当然能用，但是得挑场景。如果是简单的结构零件，三五个小破面分散在平整位置，自动修补一次能搞定80%，剩下的2%手动补就行，省时间。但如果是复杂的汽车覆盖件模具型腔，或者带多个异形曲面的家电外壳，满面都是自由边，你点一次自动修补，大概率整个实体直接散成片体，接下来你得花两三个小时收拾烂摊子，得不偿失。说实话，我现在只用自动修补快速定位破面位置，从来不用它出最终结果。

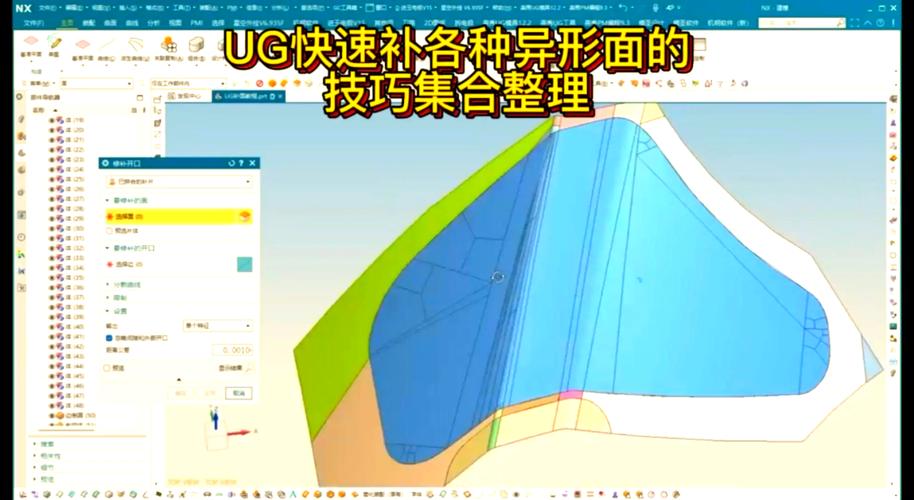

几个老设计师私藏的UG/NX补面小技巧
几个老设计师私藏的UG/NX补面小技巧
💡 转档前先统一公差：打开UG/NX的导入设置，先把导入公差改成和转出方一致的数值，比如对方用0.01mm，你就改成0.01mm，别用默认的0.0254，破面率直接降一半，亲测有效。
❗ 连续破面别一个个补：如果一块区域连续出了好几个破面，别浪费时间一个个修，直接把整个有问题的区域的面都删掉，用扩大曲面拉出来原面的延长部分，再重新修剪拼合，速度比一个个补快三倍还多。
✅ 全片体碎面直接转档重导：如果导入之后整个零件全是碎破面，怎么修都不对，别死磕，把当前的片体导出成x_t格式，关掉软件再重新打开导入一次，很多时候破面自己就消失了。我试过不下十次，真的神，不知道UG/NX内核是怎么解析的，就是能解决问题。
不过话说回来，很多刚入行的设计师学UG/NX，总盯着那些高大上的模块学，什么逆向造型，什么运动仿真，什么多轴加工，觉得学会了就能涨工资，结果连补面这种最基础的日常活都干不利索。出去干活，老板一安排开模，打开客户给的转档档案，三五个破面修一下午，效率低到老板怀疑你的能力。
UG/NX是个好工具，功能全，曲面能力强，国内模具圈百分之九十都在用，但是太多人只学会了怎么画图，没学会怎么省时间。那些看起来不起眼的小技巧，恰恰是区分老设计师和新手的关键。
我见过最离谱的，去年招的一个刚毕业的小孩，修一个吹风机外壳模具的破面，修了整整一天，最后还是我上去十分钟帮他搞定，就是改了导入公差重新导了一遍，问题直接解决。
说白了，干机械制造这行，工具是死的，人是活的，别照着入门教材的死步骤走，那些都是给你入门用的，真干活哪有那么多标准流程。
下次你打开UG/NX再碰到满屏红破面，别着急摔鼠标骂街，先按我说的走一遍，试一次，你就知道能省多少不必要的加班了。
