干了二十多年机械绘图，换过N个软件，从老版的R14用到现在的2024，要说哪个功能让我少加了一半班，不是参数化，不是三维建模。
是块。
很多刚入行的绘图新手，画个M16的螺栓还要从头描一遍，转角度改尺寸全要重画，我看着都急。明明几秒钟插个块就能搞定的事，非要花十几分钟重画，纯纯浪费时间。
为什么机械绘图离不开AutoCAD块
机械行业绘图，重复元素的密度远高于其他设计领域。螺栓、螺母、轴承、密封圈，从国标到行业标再到厂里的自制标，光平垫圈就有几十种不同规格。你每次都重画？
疯了。
AutoCAD的块功能，本质就是把常用的一组图形打包成一个可复用的整体，做好一次就能无限次调用，还能快速改规格改参数。

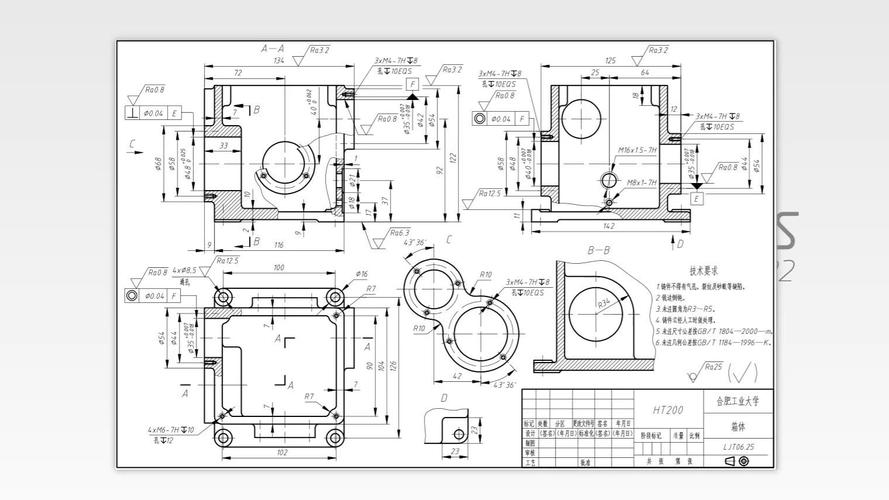

AutoCAD机械绘图标准件块库预览
问：我直接从网上下载现成的块库，用设计中心复制过来不行吗？为什么还要自己做？
答：当然能行，但网上下载的块大多不符合你公司的制图规范，层设置错了，线宽不对，标注样式乱得一塌糊涂，你插进来还要改半天，反而比自己画更麻烦。自己做块的时候就把所有属性、样式都设置对，存进自己的私有块库，用的时候直接拖进来，零调整。
说实话，我见过不少做了三四年绘图的老人，块属性都不会用，改规格只会炸块，改完还要重新存，块库越堆越乱，找一个块花十分钟，太离谱了。
老机械绘图师私藏的块使用技巧
💡 一定要做带属性的块
别把几块图形拼起来就叫块了。把需要修改的参数，比如公称直径、螺杆长度、材料代号这些，提前做成可编辑的块属性，插块的时候直接改数值就行，不需要炸开改文字，效率差十倍都不止。
💡 动态块能帮你干掉90%的同系列零件
你没听错，一个动态块就能搞定同一系列所有规格的标准件，不需要每个规格存一个块。比如沉头螺钉，做好带拉伸动作的动态块，拉动滑块就能改螺杆长度，输入数值就能改直径，一个顶几十个，块库体积小一半，找起来也方便。

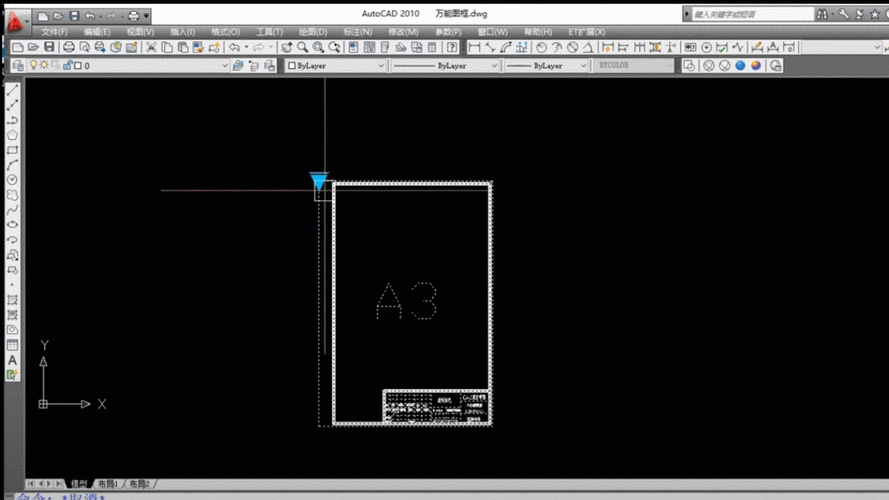

AutoCAD机械动态块螺钉长度调整演示
❗ 别随便炸块，这是新手最容易踩的坑
改不了块就炸开重改，一炸层就乱，块属性全丢，下次想用根本找不到原来的源文件。这个坑我刚入行的时候踩过，当年C盘重做系统，我半拉子块库炸得七零八落，熬了三个晚上才整理完，说出来都是泪。
问：动态块调参数太麻烦了，新手有必要花时间学吗？
答：确实，第一次做动态块要加参数、调约束、设置动作，前前后后得花半小时，但是你做一个能用十年啊！你想想，你存十几个常用的动态块，以后每天至少省半小时画图，这买卖不划算？刚开始别碰太复杂的，先从可调长度的角钢、槽钢块练手，两次就摸清楚规则了，不难。
不过话说回来，也不是啥图形都要做成块。比如只用一次的非标零件，没必要凑这个热闹，浪费时间，块就是给重复用的图形准备的，别为了用块而用块，对吧？
怎么搭建自己专属的AutoCAD块库

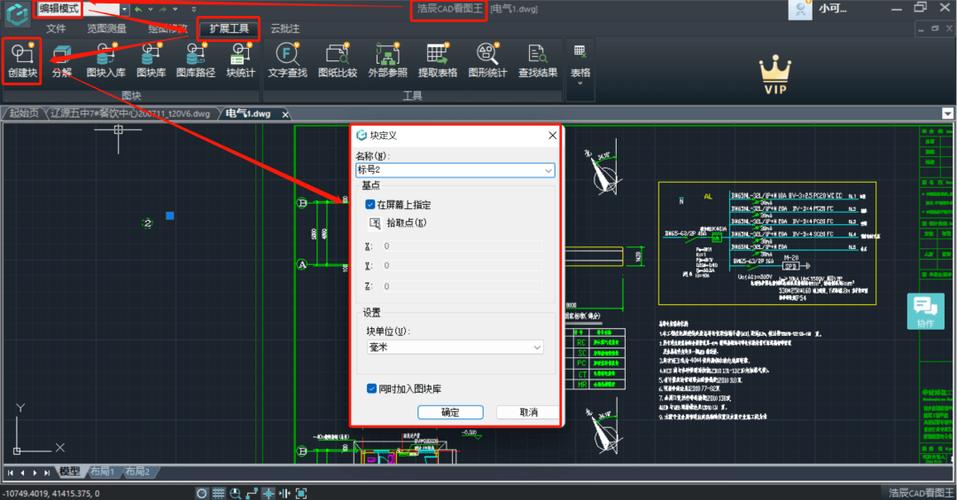

怎么搭建自己专属的AutoCAD块库
我见过太多人块做好了，乱存在C盘桌面，重做系统一次全没了，哭都没地方哭。
首先，块库一定要存在非系统盘，一定要开云盘自动同步，双备份，这是底线。
然后分类要清晰，按「标准件-常用型材-厂标自制零件」分大文件夹，每个大文件夹再细分小类，比如标准件下面分螺栓、螺母、轴承、密封件，找的时候直接点进去，不会乱翻。
最后，把你的块库加到AutoCAD的工具选项板里，以后要用直接从选项板拖进绘图区，比「插入-选择文件」快一倍都不止，用了就知道有多香。
干我们机械这行，画图拼的就是谁少出错，谁出图快。同样一张装配图，新手画一天，你用好块两小时就能搞定，剩下的时间早点下班，不好吗？
今天打开你的AutoCAD，先整理十个常用块试试，不出一周你就能感觉到区别。
