上周去山东一家耐火材料厂，老板拉着我看他们新上的工业窑炉，一脸愁容——产量不达标，能耗还高得离谱。我进车间转了一圈，摸了摸窑墙，看了看烧嘴，心里就有数了。这事儿吧，说白了，就是犯了几个经典错误。
窑炉结构：那块薄砖害死人
好多人觉得，工业窑炉嘛，不就是拿砖头砌个洞，烧大火完事。大错特错！我见过最离谱的——保温层只做了200mm厚，用的还是偷工减料的轻质砖。结果呢？窑墙外侧温度直逼80℃，冬天能当暖气使，可燃气表跑得比心跳还快。一算账，一年光散热损失就多烧掉二十万方的气，够重新砌两座好窑了！

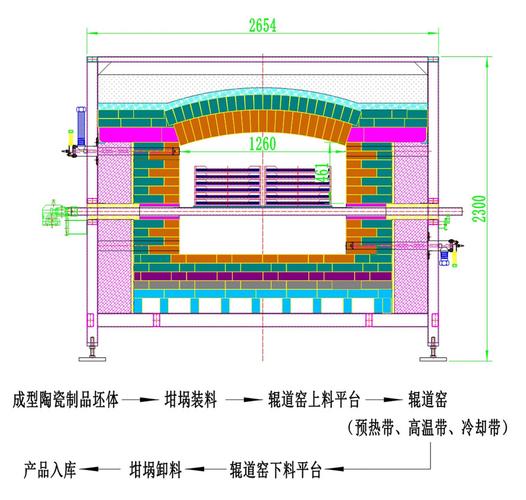

真正懂行的，会在耐火材料上精打细算。内层选抗侵蚀的高铝砖，紧接着上保温砖，再铺硅酸铝纤维毯，最外层是密封钢板。每一层都不是随便堆的，膨胀缝留多宽、错缝砌筑怎么排布，全是学问。你省那点材料钱，后期十倍赔进去。对吧？
问：怎么快速判断窑炉保温性能好不好？
答：简单。拿红外测温枪，沿着外壁扫一圈。如果发现局部热点——特别是烧嘴砖周围、人孔门附近——那保温层肯定有空洞或破损。正常来说，环境温度25℃时，外壁平均温升不应超过35℃。超过45℃？别犹豫，扒了重做！另外，手摸也能感觉，若是烫手（超过60℃），那热损失至少增加15%以上。这钱，就白花花流走了。
烧成曲线：火候的艺术
温度控制，是工业窑炉的灵魂。去年有个做发泡陶瓷的客户，为了赶订单，硬是把烧成周期从8小时压到6小时，结果——整批产品开裂，废品率飙升到30%。他急得跳脚，我跟他说：你这不是在“烧窑”，是在“烧钱”！

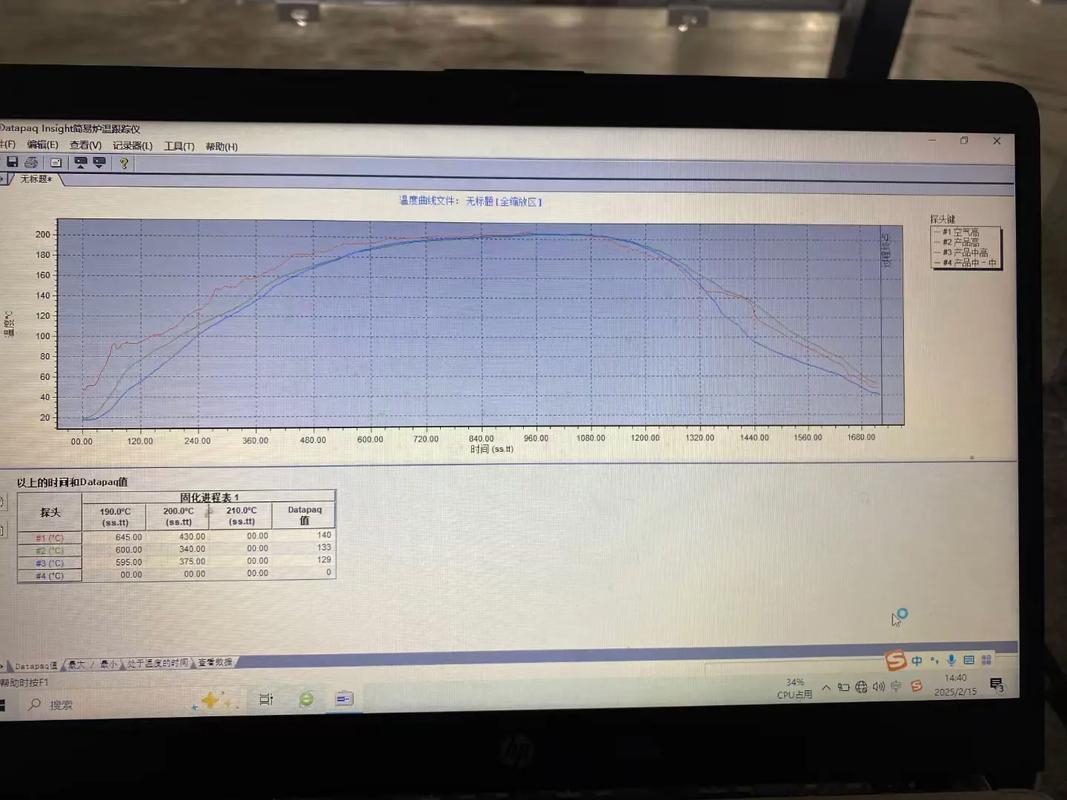

烧成制度，尤其预热、烧成、冷却三阶段，必须严格遵循物料的物理化学变化。比如粘土砖在573℃石英相变时要慢，釉料熔融时气氛偏还原，冷却到200℃以下才能急冷。这些节点卡不准，变形、黑心、针孔全来了。很多操作工只看温控仪表，却忽略了窑内压力平衡和气流分布，局部过烧那是常态。
问：烧还原焰时，气氛控制不稳怎么办？
答：先查氧化锆氧量传感器。那玩意儿娇贵，探头不能有积碳，法兰密封要死紧。我见过有人在传感器边上装了个压缩空气吹扫，十分钟一冲，稳如老狗。其次，空燃比得动态调整，变频风机跟上PLC控制。如果窑压波动大，零压面乱窜，还原气氛就成笑话了。记住，氧含量曲线比温度曲线更关键。
余热回收：看不见的黄金

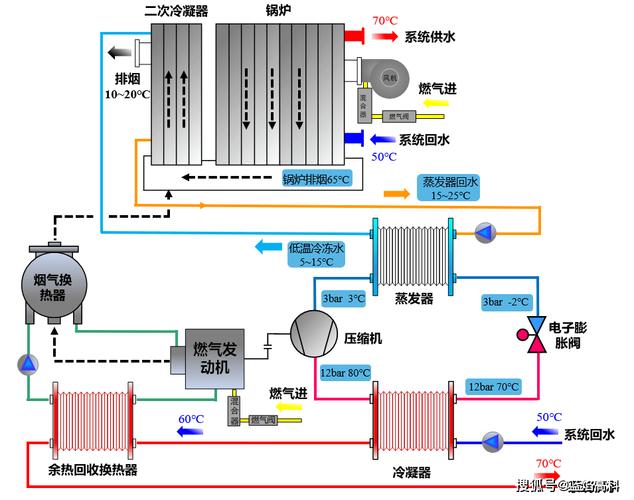

现代工业窑炉，排烟温度动不动就400～600℃。这些热量直接排进大气，就像把钞票撒进风里——可惜啊！我给那家耐火材料厂改了套系统：在烟道加装金属换热器，预热助燃空气到300℃；多余的烟气再引到坯体干燥室。投资不到二十万，一年省下燃气费三十多万。老板后来拍大腿：早干吗去了！
还有更进阶的玩法——余热锅炉。适合烟气量大且连续生产的窑炉，能产出蒸汽用于清洁或取暖。不过要注意露点腐蚀，排烟温度不能低于酸露点，否则换热器几个月就烂穿。现实中，多少厂的换热器在角落里吃灰，就因为当初设计没考虑硫含量？唉，都是常识，非要犯一遍才信。
问：小型工业窑炉做余热回收划算吗？
答：看生产班次。如果是24小时连续运行，即使排烟量不大，简单预热助燃空气也能降低5%～10%的单耗，回收周期通常一年以内。但如果是间歇窑，冷启停频繁，温差大，换热器容易热震损坏，维护成本可能吃掉节能收益。不如先优化窑炉结构和烧嘴效率。
其实，窑炉这玩意儿，就跟人一样，你对它好，它给你省心。少交点学费，多听听经验。那些藏在砖缝、曲线、风阀里的小秘密，不是书本上能写全的，得踩过坑、烫过手才记得牢。就这样吧。
