热处理炉选型实战：别再被参数忽悠了！-中远盛泰工业

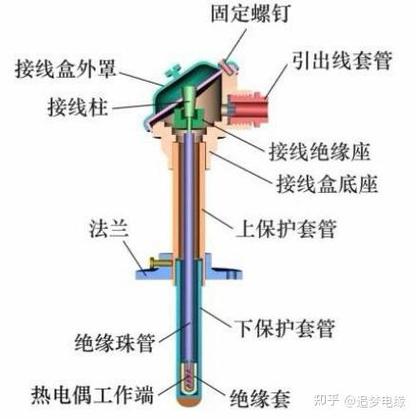

选热处理炉这事儿，说实话，坑多得我都不想回忆——但既然你们问了，我就把血泪史抖一抖。那天供应商拍着胸脯跟我保证：”这台箱式炉，炉温均匀性±5℃，绝对稳！” 我居然傻乎乎信了。结果呢？模具淬火出来硬度差得离谱，一炉里HSD 62到66波动。对，你没看错，就是差这么多。后来我才知道，他们测均匀性时压根没注意料筐效应，热电偶位置也取巧了。

设备选型：数据漂亮，用起来拉胯？

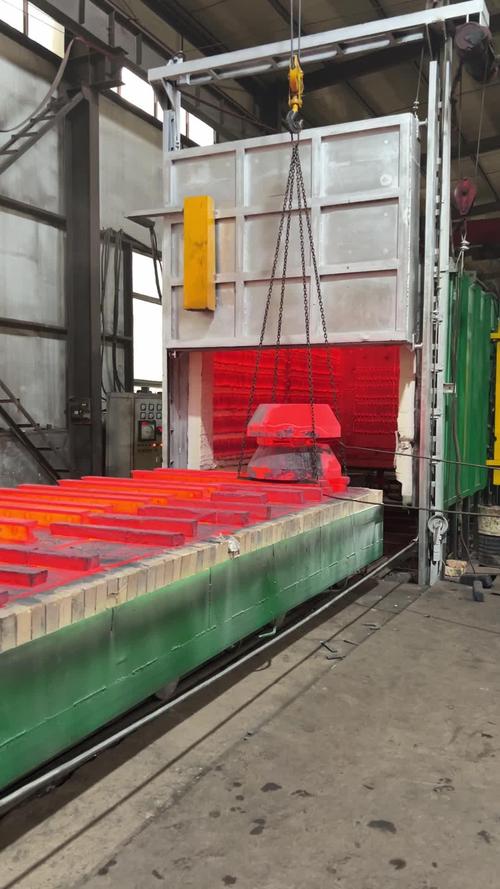

参数表上的”均温性±3℃”属于标准套路，实际装料后呢？完全另一个世界。你得盯着空载和满载两种状态的温差，尤其做精密件，比如汽车齿轮、压铸模具，差个10℃渗碳深度就可能超差。我后来直接要求带负载九点测温，报告当场签字——不给含糊机会。气氛炉更头疼。碳势控制理论一套套，什么氧探头、红外分析仪，装上去氧探头很快积碳失灵。有苦难言。后来干脆换了抗污染型探头，再定期烧碳，才算稳住。问：我就做普通45钢调质，非得买气氛炉吗？答：真不需要。直接用台车炉或者网带炉，配上简单的PID控温，成本省一半。除非你有渗碳、氮化需求，否则气氛系统纯属浪费。我很早前给一个小厂做改造，把老式井式炉换成网带炉，耗电量骤降30%，质量还稳——老板乐得请我吃了三天饭。

维护成本：电老虎加维修无底洞？

热处理炉是吃电怪兽，尤其电阻炉，开一天电费几千块。很多人忽略一个细节：炉衬材料。陶瓷纤维模块比传统砖衬节能20%以上，升温还快。但纤维模块用久了会粉化？没错，这是弱点。不过选高质量含锆纤维，寿命能延长不少。还有个隐形杀手——加热元件。电阻带、硅碳棒、硅钼棒，不同温度区间用错，分分钟烧断。有次贪便宜用国产硅碳棒，1600℃没撑过三个月，半夜断棒停炉，整炉工件全废。别提多懊恼了。后来咬咬牙上德国货，虽然贵一倍，但能稳定跑两年，算下来更值。问：真空炉是不是维护更简单？答：工艺是干净，但真空泵、密封圈、冷却系统全是大爷。泵油要勤换，阀门稍有漏气，那炉就废了。不过一旦玩顺了，光亮淬火、钎焊效果确实惊艳。我建议小批量高附加值件才上真空炉，否则投资回报率会教你做人。

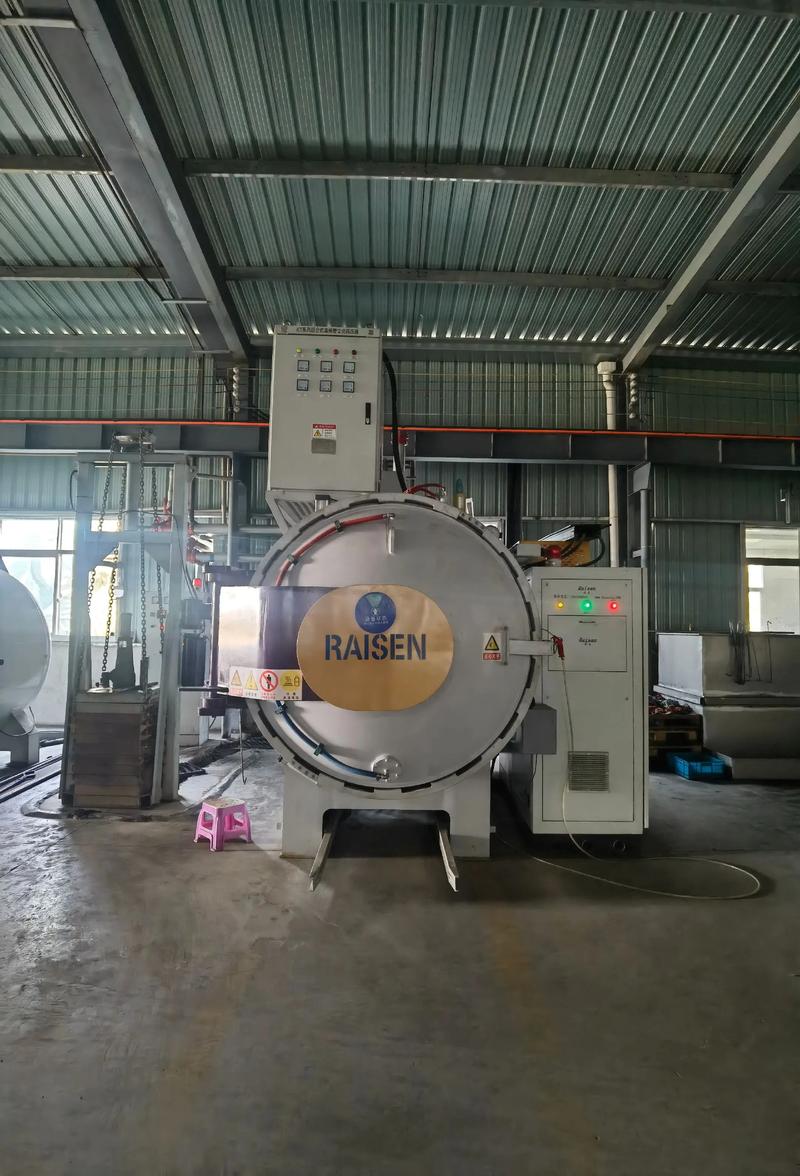

技术升级：真空炉真的香吗？

最近帮人调试的双室油淬真空炉，转移时间严格控制在15秒以内。以前真不理解，差这几秒能咋地？实际一测，从加热室到油槽如果超过25秒，某些钢种的晶间碳化物析出明显，冲击韧性掉得难看。所以说，细节毁所有。 ⚠️ 但真空炉不是万能药。有些钢种真空气淬硬度上不去，还得上盐浴炉？时代不同了，现在有高压气淬，20bar高压氮气淬高速钢都能接近油淬效果。不过那设备价格……自行想象。另一个趋势：数字化、物联网。给老炉子加个数据采集模块，就能远程看温度曲线——看似花哨，实则省人工啊。半夜突然升温异常，手机报警，比值班大爷靠得住。但别小看实施难度，老旧设备通讯协议混乱，我上次光接入一台井式渗碳炉就折腾了三天。问：热处理炉的能效提升最见效的措施是什么？答：烧嘴，如果烧天然气的炉子，换蓄热式烧嘴废气余热回收，节气率能到30%。再配合变频引风机，调风量不再靠百叶窗，电又省一截。这笔账算下来，改造投资通常一年回收。老板最爱听这个。看到这里你可能烦了——怎么这么多坑？没错，热处理就是细节堆出来的。选炉子别光盯一次投入，看十年总成本：电耗、备件、人工、废品率。我自己的座右铭：先算账，再谈技术情怀。最后啰嗦一句：合同里要写明性能验收标准，比如按GB/T 9452九点测温，保温精度±5℃，升降温速率，以及负载形式。少一项，将来扯皮都扯不过。热处理炉不是玄学，是讲究。但讲究不到，它就给你难堪。

热处理炉选型实战：别再被参数忽悠了！

设备选型：数据漂亮，用起来拉胯？

维护成本：电老虎加维修无底洞？

技术升级：真空炉真的香吗？

文章目录

最新文章

热门标签
