工业夹具：气动夹具选型避坑指南，这些细节没人会告诉你-中远盛泰工业

好多人一上来就问，夹具选啥牌子？说实话，牌子真不是第一位的。你要是连自己需要多大的夹持力都搞不清——那再好的牌子也白搭。我见过太多车间里气动夹具三天两头打滑，最后发现，当初选型的时候，安全系数连1.5都不到。这不是闹吗？气动夹具看着简单，一个气缸几块夹爪，但真用起来，到处是坑。

气动夹具，不是买个气缸那么简单

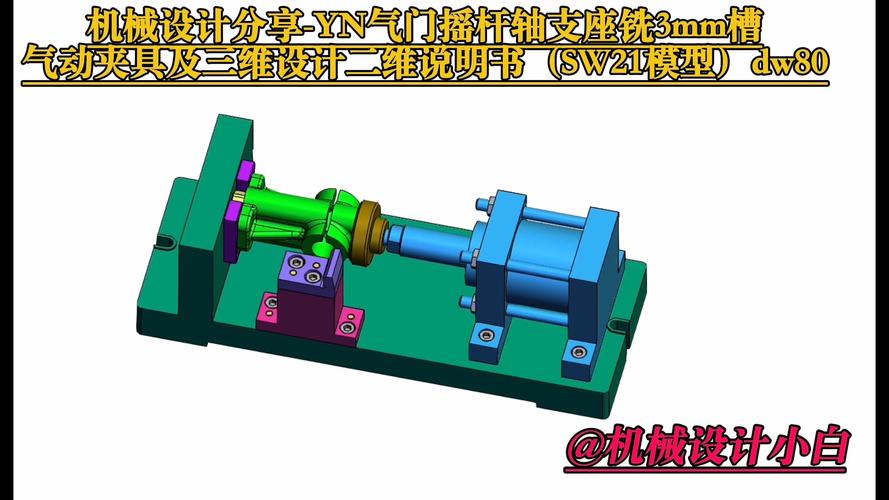

先别急着翻样本。你知不知道，夹具的夹紧力根本不是气缸的理论输出力？你得算上传动机构的增力比、摩擦损失、还有那该死的工件变形。举个例子，一个杠杆式气动夹具，标称缸径50mm，气压0.5MPa，理论推力大约980N。但经过杠杆增力，实际夹紧力可能放大到3000N。然而！如果你没给够润滑，铰链磨损了，实际夹紧力可能连2000N都不到。所以选型时，安全系数至少1.5，重要工序建议2.0以上。✅ 这钱不能省。

而且，缸径不是越大越好。气缸大了，响应慢，耗气量吓人。有次我给一条自动线配套，为了追求夹紧力选了大缸径，结果节拍慢了15%，被老板骂得狗血淋头。后来换成带自锁机构的薄型缸，力量够，速度还快。所以，匹配工况比傻大粗重要得多。

选型时最容易忽视的三大细节

第一，行程。选行程不是看你工件大小，而是看你装夹方便不方便。手动上下料，你得给手留空间吧？自动上下料，机械手的轨迹、抓手干涉，都要考虑。我见过一个夹具，夹紧行程只比工件厚度多2mm，结果每次放工件都得对半天，操作工骂娘。💡 经验值：手动上料，行程至少多出10-15mm；自动上料，得仿真验证。第二，环境。车间里粉尘大、有水雾、甚至有切削液飞溅，你选个普通气缸不带防尘圈？半年就漏气。如果环境温度高，密封件材质要氟橡胶，而不是普通丁腈橡胶。还有，低温环境——普通气缸低于-10℃就发涩，得用低温润滑脂。这些细节，样本里可不会大字告诉你。第三，传感器。现在都搞自动化，夹具上得装磁性开关检测开闭状态。但你知道吗？磁性开关怕焊渣！飞溅的铁屑粘在气缸上，传感器就误判。我一般要求配带防护罩的开关，或者改用接近开关感应夹爪位置。这多花几百块，避免停线几小时的损失，值不值？❗值。

问：气动夹具的夹持力怎么计算才靠谱？
答：别只信气缸样本上的理论推力。你得这么算：先确定实际工作气压（不是空压机出口压力，要扣除管路压降），再乘以传动机构的增力比，再打8折（考虑摩擦损失）。最后，乘以一个安全系数，通常1.5。如果工件表面粗糙或有振动，系数还要更高。最好用测力计实际标定一下，心里有底。

维护做不好，再贵的夹具也白瞎

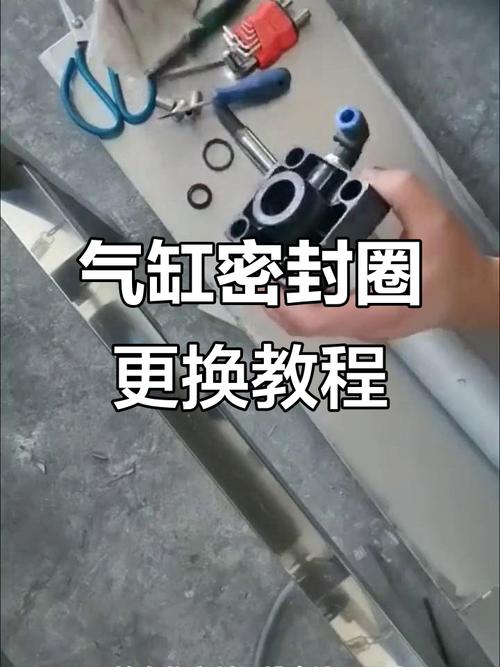

气动夹具不是免维护的。实话讲，很多厂家宣传免维护，那是忽悠。你得定期给导轨、铰链加润滑脂——但千万别用普通黄油，会粘灰，用专用的低粘度锂基脂。密封圈寿命也就几百万次，到了就换，别等它漏气了再停机。我还见过有工厂，气源三联件里的滤芯从来不换，结果压缩空气里的水油混合物进了气缸，活塞杆生锈，密封圈膨胀，夹具动作像得了哮喘。每周放水，每月检查滤芯，这是铁的纪律。✅

另外，气管接头松了，那是常有的事。用螺纹胶防松，但别涂太多，堵了气路。还有消声器，堵了之后排气不畅，夹具回位慢，你以为是气缸坏了，其实几块钱换个消声器就好。这些小毛病，其实占故障的六成以上。

问：为什么气动夹具用了一段时间后夹紧速度变慢？
答：八成是气路问题。从简单开始查：消声器堵没堵？调速阀调好了没？气管有没有折弯压扁？如果气路没问题，再查气缸：密封圈磨损导致内泄漏，或者活塞杆有划痕。还有一种可能——气压不够了。空压机站离得远，管路压降大，末端气压只有0.4MPa，当然没劲。装个压力表监控一下，一目了然。

气动还是液压？——一个永恒的纠结

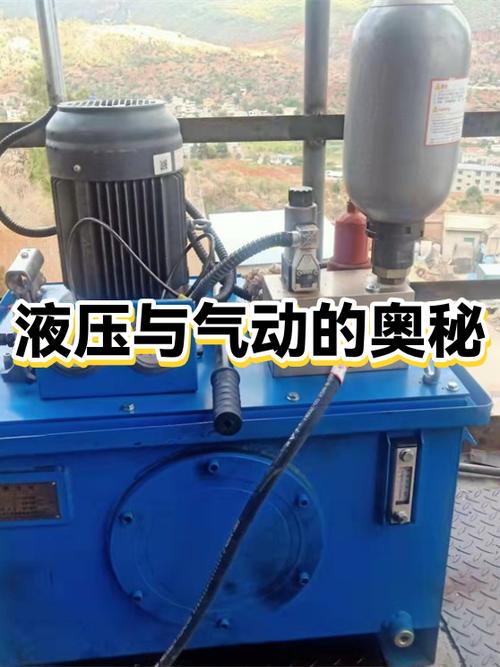

每次讨论这个，都有人争得面红耳赤。我个人的经验是：一般工业场合，90%的气动夹具都能搞定。液压夹具噪音小？不对，液压泵站噪声大。液压夹具力量大？对，几百吨都能干，但如果你只是夹个铝合金零件，用液压那是杀鸡用牛刀，还搞得满地油污。气动干净、快、便宜。但如果你要长时间保压，或者防振动，液压有优势。还有个冷门选择：气液增压缸，气动驱动，液压夹紧，结合两者优点。不过这玩意儿贵，维护也复杂，一般我就推荐大厂用。最后我想说，夹具这东西，看起来简单，但它是工艺系统的核心之一。别看不起它。选对了，良率上升，节拍加快；选错了，天天修，老板脸绿。所以，多花点时间，做做试验，别光在电脑前拍脑袋。到现场去，听听师傅的抱怨，那才是真知识。
