绕组烧了！那味道，酸爽。整个车间弥漫着绝缘漆焦糊的恶臭，电机像一堆废铁瘫在那里。拆开端盖一看，黑乎乎一团，铜线都烧成熔珠了……这种场景干过维修的都不陌生，对吧？
绕组维修，说白了就是给电机心脏做手术。但这里面门道多着呢，搞不好就反复烧，烧到你怀疑人生。所以今天不扯理论，聊点扎心的实际经验。
最常见的三种死法

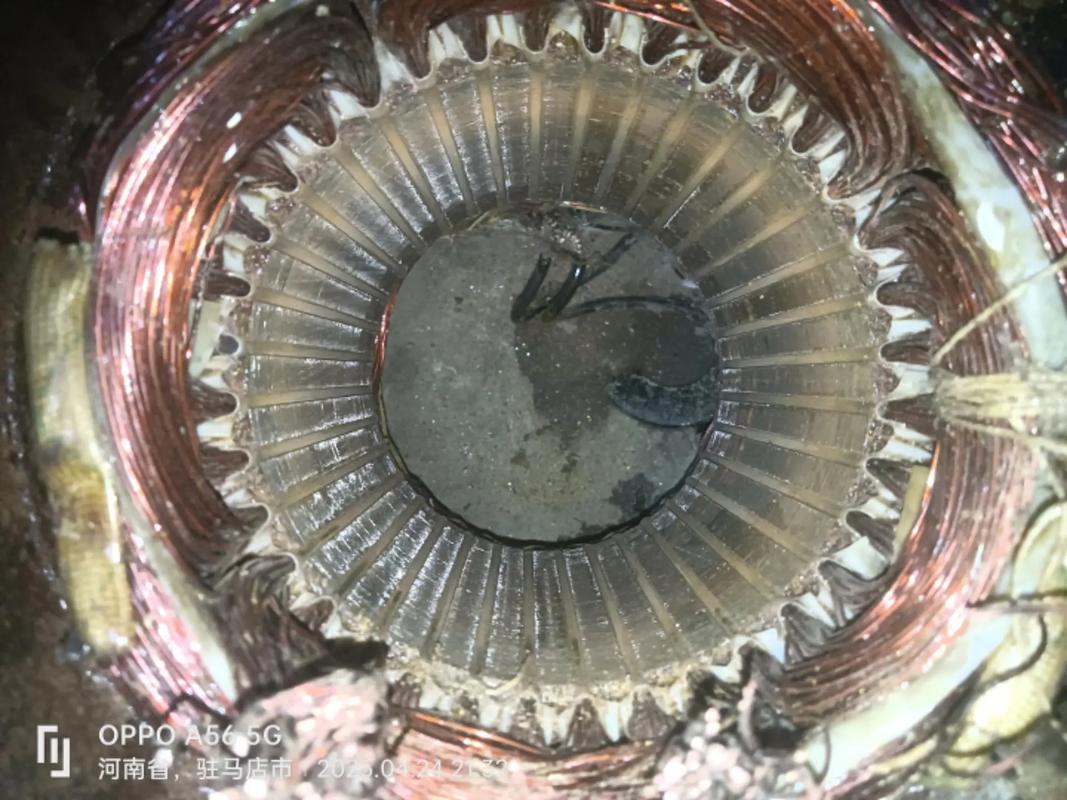

电机绕组故障，我见过最多的就三种：匝间短路、相间短路、绝缘老化接地。匝间短路最阴险，初期只是偶尔跳闸，你查半天找不到毛病。等到彻底短路，啪，冒烟了。相间短路更痛快，直接一声巨响，绕组端部炸开花，槽楔都飞出来。绝缘老化嘛，慢性病，雨天绝缘电阻掉到零，电机壳带电，摸一下酥麻酥麻的。
有次修一台55kW的电机，用户说运行中突然停机，拆开发现一相绕组端部整整齐齐烧断三根线。奇怪吧？查了三个小时，最后发现是端部绑扎不紧，长期电磁振动把漆皮磨破了，形成相间电弧，瞬间烧断。所以说，细节，全在细节里。
动手拆，别蛮干
拆绕组前，必须记录原始数据！节距、匝数、线径、并联路数、绕组形式，缺一不可。我就犯过傻——年轻时候拆一台进口电机，仗着有经验没做记录，结果绕完装回去，空载电流大了20%。后来一查，少绕了一匝。那叫一个懊恼……所以现在每拆一步都用手机拍照，拿记号笔在铁芯上写数据。
拆线有技巧。小电机用錾子剔，大电机得上拔线机。注意别把铁芯槽口敲变形，不然新线嵌不进去，哭都来不及。槽绝缘纸要清理干净，残留的旧漆用刮刀刮，再用酒精擦，直到露出硅钢片本色。
绕线、嵌线，手艺活儿
绕线圈看似简单，张力控制是灵魂。漆包线不能拉太紧，太紧线径变细电阻大，还容易把漆皮拉伤；太松线圈尺寸不对，嵌线困难。有个土办法：用手捏住线，能感觉到线在轻轻滑动又不太费力，张力就差不多。当然，有张力器更好。

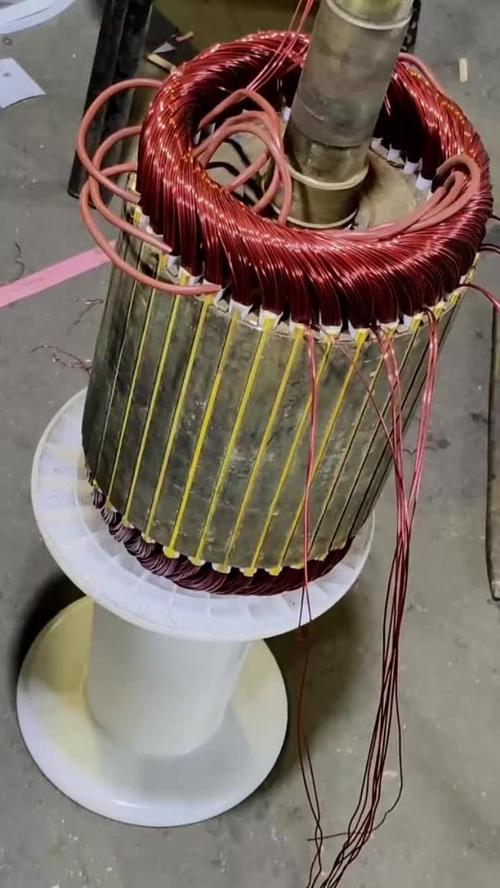

嵌线是个耐心活。槽满率高的电机，嵌到最后几根线简直要跪着往里塞。这时候千万别用铁锤敲，要用竹片顺着槽口慢慢推进，不然分分钟伤绝缘。我以前用螺丝刀撬，结果直接戳破槽绝缘，耐压测试直接击穿，全部返工。血的教训！
端部整形要圆润，不能有尖角，否则对地距离不够容易打火。绑扎必须用无纬带或涤纶绳，绑紧绑实。有台电机端部没绑好，运行中离心力把线甩散，跟鸟巢一样，最后短路爆炸，端盖都崩飞了。
浸漆，别省工序
浸漆极其重要。有些维修点图省事，刷一层自干漆就完事。那根本渗透不进槽内，散热差、防潮差，用不住。必须真空浸漆或至少加热浸漆，让漆充满所有缝隙。烘干也要到位，温度和时间严格按漆种来。我遇到过一个厂，烘炉温控坏了，漆没固化透，电机一上负载就冒烟，一拆开漆还在淌……
还有，浸漆后必须做动平衡。很多人忽视这点，以为绕组端部重量差不多就行。错！不平衡的振动几个月就把轴承搞坏，还可能引发共振，噪声像飞机起飞。
测试，过关才能走
修完测试三部曲：绝缘电阻、耐压试验、匝间冲击。绝缘电阻用2500V摇表，冷态不低于100兆欧，热态也得有个几十兆欧。耐压按标准打，2倍额定电压加1000V，别舍不得，通电瞬间有轻微放电声没事，但持续漏电流或击穿就不行。匝间测试用脉冲比较仪，波形和正常线圈对比，稍有偏差就能看出来。有次波形轻微抖动，我不放心，硬是拆开重绕，发现一匝线皮有压痕。这要是没查出来，用不了三天就烧。
你问我答
问：绕组局部烧了几圈，能不能只换这几圈？
答：绝对不行！绕组是一个整体，局部烧毁意味着周围绝缘也受损了。只换几圈，新旧绝缘强度不一，很快还会烧。必须全部拆除重绕。我就没见过哪台只补几圈能挺过三个月的。
问：自己买漆包线绕线圈，难度大吗？
答：看电机大小和形式。小微型单相电机，如果有模具和耐心，练练手还行。但三相中大型电机，尤其是双层叠绕，计算数据、嵌线工艺都复杂，弄不好就匝间短路或者接线错误。说实话，不建议业余爱好轻易尝试，除非做好烧掉一堆铜线的准备。专业的事交给专业的人，省心省力，虽然贵点。
问：维修后电机发热比以前高，正常吗？
答：不正常！如果电流平衡、轴承没问题，八成是绕组数据偏差，比如匝数少了，或者绝缘漆太厚影响散热。还有可能是定转子气隙不均匀，或者铁芯在拆线时被烧伤了。必须回去找维修方重新检测。
再聊点掏心窝的
绕组维修这行，越来越不好干。老师傅慢慢退休，年轻人嫌脏嫌累不愿学。但工业离不了电机啊，总得有懂的人。现在市面上维修水平参差不齐，有的乱改数据，有的偷工减料，拿绝缘纸当儿戏。选维修厂要擦亮眼，看他们有没有检测设备，问清浸漆工艺，最好去看看现场。别光图便宜，烧一次电机加上停产损失，够你修十次。
对了，预防性维护比修更重要。定期测绝缘电阻，监听轴承异响，检查空载电流，做好记录。一旦发现绝缘电阻下降趋势，提前干燥浸漆，别等烧了再后悔。车间里多备几套常用绕组的模具和漆包线，急用时能省大把时间。
好了，先聊这么多。下次遇到绕组烧毁，别光顾着闻烟味，按照这些思路来，至少能少走点弯路。毕竟，电机一响，黄金万两嘛。它不响，你懂的……
