你知道吗？上周我们车间那台真空炉，就因为氮气纯度差了0.001%，整炉模具钢全报废了。老板脸都绿了。氮气这玩意儿，便宜、随手可得，但偏偏很多人不当回事。我跟你说，我在机械这行泡了二十年，被氮气坑过，也靠它省过大钱。今天不扯淡，就聊聊氮气那些事儿。
一、氮气在车间里到底干啥的？
不是所有气体都叫惰性气体，氮气算半个。但它就是工业上的万金油。热处理时当保护气氛，怕工件氧化？通氮气。激光切割，用氮气当辅助气体，切口亮得像镜子。还有焊接，背面充氮保护，焊缝不发黑。注塑机上的氮气弹簧，稳定压力，寿命比普通弹簧高十倍不止。液氮还能搞深冷处理，让刀具耐磨性提升一截。说起来简单，用不好照样翻车。
问：氮气为啥在热处理里这么吃香？比氩气强在哪儿？
答：强就强在便宜啊！你算算，一瓶高纯氩气多少钱？一瓶高纯氮气才多少钱？热处理炉子那么大，连续充气，用氩气不是败家吗？而且氮气在高温下对大多数钢材呈惰性，除非你处理钛合金这种亲氮的金属。所以除非特殊，氮气是首选。不过氮气纯度必须够，至少要99.9%以上，否则工件表面还是会变色，就是微氧化，看着就难受。
二、液氮罐还是现场制氮？这账得算明白

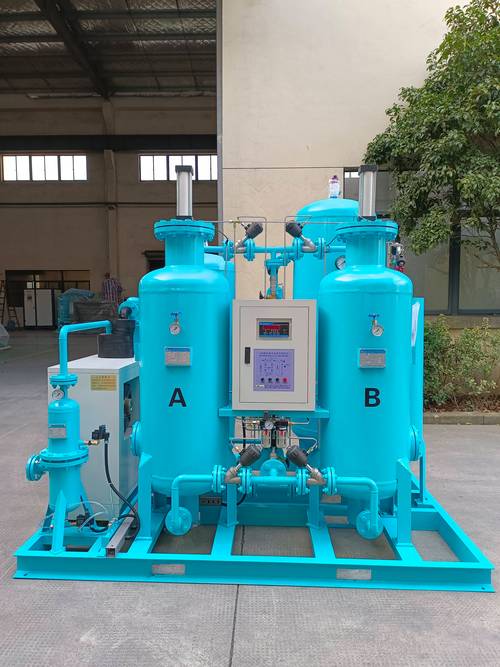

以前我们都是叫液氮，大罐子放车间外面，定期来加。方便是方便，但价格年年涨，运输费、租金，还老担心断供。有一次大年三十液氮用完了，供应商放假，差点停产。自从咬牙上了一台PSA制氮机，世界清静了。虽然前期投入大，但两年回本。氮气纯度可以调，一般99.5%够用，要求高的再配纯化装置到99.999%。现在制氮技术很成熟，碳分子筛、膜分离，各有各的路数。说实话，如果你用气量大、连续作业，强烈建议自己制氮。✅ 省心，还不用担心供应商脸色。
问：自己制氮，纯度能稳定吗？我们做精密零件，对氧化特别敏感。
答：能。现在的氮气发生器，比如PSA的，通过碳分子筛吸附氧气，纯度可达99.9995%，还有在线纯度分析仪，不合格自动排空。关键是要定期维护，分子筛三五年换一次，空压机别断油。我们厂给航空件做热处理，就是现场制氮加纯化，一直稳定。再教你一招，在炉子上装氧分析仪，实时监控，低于10ppm才放工件，万无一失。💡
三、血泪教训：氮气纯度那点破事
讲真，刚入行时我在氮气纯化上栽过跟头。有次要给一批高速钢淬火，用了瓶装氮气，明明标签写的高纯氮99.999%，结果出来工件非但没光亮，反而表面蓝黑蓝黑的。一查，氮气瓶里含水！供应商没处理好。从那以后，每个瓶子来我都用露点仪测。后来用液氮，也出过事——长时间没用，储罐压力升高，安全阀起跳，氮气纯度也变差。因为液氮会逐渐富集氧气，所以液氮罐也得定期排空。还有管道，哪怕一点泄漏，空气倒吸，污染整个气路。这些小细节，书本上没人给你讲透，全是吃亏吃出来的。
现在很多厂搞自动化，氮气用量大增，但维护跟不上。我看到过有家厂把氮气管和压缩空气管并排走，结果压缩空气里的油雾污染了氮气，激光切割头镜片全废了。所以，干净、干燥、高纯，缺一不可。⚠️
问：氮气纯度怎么选？99.9%和99.999%差在哪？
答：简单说，99.9%还有很多氧气，比如做普通退火，可能工件轻微变色，但对性能影响不大；99.999%就是高纯，用于淬火、钎焊、半导体等。价格差几倍。你得做试验，没必要盲目追求高纯。我们做碳钢热处理，99.5%就够，因为碳钢对微量氧不敏感。但不锈钢、工具钢必须99.999%以上。一句话：够用就好，但该花的钱不能省。
四、氮气在新工艺里的野路子
现在增材制造，就是3D打印金属，对打印仓的氧含量要求极严，都是充高纯氮气，甚至氩气。氮气便宜，如果能用，成本降一大截。我们试过用氮气打印钛合金，结果惨不忍睹，氮化钛一多，零件脆性大增。所以，不是所有场合氮气都能上。但在铝合金、钢铁打印上，完全没问题。还有热处理新工艺，比如真空渗碳后，用高压氮气淬火，冷却速率可调，变形小，那才叫高级。液氮深冷更是玄学，我亲眼见过普通高速钢钻头深冷后寿命翻三倍，老板嘴都合不拢。可惜现在深冷处理还有很多人不信，觉得是噱头。依我看，那是没用对参数。
最后说几句，氮气就像车间里的白开水，不起眼，但离不了。用好了，产品质量上个台阶；用不好，就是隐形杀手。所以，多花点心思在气体上，值得。
