工业酸，听听这名字，就知道不是善茬。但工业离了它，还真转不动。从金属清洗到矿石浸出，从化肥生产到石油精炼，几乎每个角落都有它们的身影。硫酸、盐酸、硝酸、氢氟酸……一个比一个狠。
酸的脾气：比女朋友还难琢磨
很多人都以为，酸嘛，不就是酸性强腐蚀性大？大错特错。酸的腐蚀性不光看酸性强弱，还得看它的氧化性、络合能力，甚至浓度和温度。就拿硫酸来说，稀硫酸那就是个普通的强酸，但浓硫酸，特别是98%以上的，常温下对碳钢反而挺“温柔”——因为它会在金属表面形成一层致密的硫酸盐钝化膜。可一旦温度上去了，或者掺了点水，那可就翻脸不认人，腐蚀速率蹭蹭往上涨。
盐酸呢？这货是还原性酸，不锈钢见了它都得绕着走。为啥？氯离子那穿透力，点蚀、应力腐蚀开裂，分分钟让昂贵的不锈钢变成筛子。我有次去一个化工厂，看见他们用304不锈钢管输送稀盐酸——不到半年，全漏了。老板脸都绿了。我说：“您这是拿豆腐挡刀啊！”
氢氟酸，更是魔鬼中的魔鬼。别看它酸性弱，它能和骨头里的钙搞在一起，渗透皮肤直攻骨髓，疼得你怀疑人生。而且它还喜欢跟玻璃、陶瓷唠嗑，把它们也溶解了。所以储存氢氟酸，只能用塑料或某些特殊金属。
血的教训：那些年被酸咬过的设备

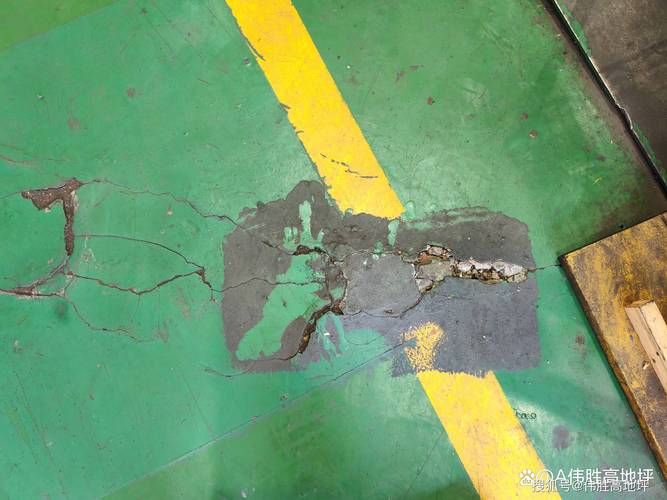

讲个真事儿。前些年，有个小厂子，自己做酸洗线，用盐酸除锈。结果他们选了个“便宜好用”的FRP储罐，就是玻璃钢的。一开始还行，用了大半年，有一天夜里，罐体突然破裂，十几吨盐酸全跑出来了。幸亏没伤着人，但整个地坪、设备基础全毁了，污水横流，环保罚单吃到饱。后来一查，他们用的FRP树脂根本不耐盐酸，纤维也被腐蚀断了。这就是不懂选材的代价。
还有一个案例，是关于硝酸的。硝酸是强氧化性酸，按理说，不锈钢应该能扛住？确实，常用304L、321等应对，但如果是发烟硝酸，或者高温高浓度，普通不锈钢也会被氧化得掉渣。更坑人的是，硝酸蒸气与空气混合还可能爆炸——你不知道吧？一个做硝化反应的车间，就因为排气系统设计不当，炸过一回，顶都掀了。
所以，跟工业酸打交道，光知道分子式没用，得懂它的“秉性”，还得懂材料的“脾气”。
选材如选将：耐酸材料的江湖谱
说起来都是泪，选材选得好，设备用到老；选材选得歪，事故排队来。那么，面对形形色色的工业酸，到底该怎么选材料呢？
首先得摸清工况：什么酸？浓度多高？温度多少？有没有杂质？流速快不快？是静态储存还是动态输送？这些都会影响腐蚀行为。比如说，高温稀硫酸，那就很头疼，很多金属都不行，得用高硅铸铁、哈氏合金或者特种塑料。而氢氟酸，几乎只能老老实实用聚四氟乙烯（PTFE）或纯钛——但钛在氢氟酸里也不是万能的，太高浓度也会被咬出窟窿。
💡 硫酸（浓）： 常温下，碳钢躺着也能用（注意控制发烟硫酸），但要是稀硫酸，特别是中温，那就得考虑合金20、哈氏合金B、C系列，甚至搪玻璃。塑料方面，聚丙烯（PP）对稀硫酸还行，但高温不行。
❗ 盐酸： 金属材料，老老实实选哈氏合金C-276或者钛合金，但钛也怕高温高浓度盐酸。所以很多时候，非金属才是正道：聚氯乙烯（PVC）、氯化聚氯乙烯（CPVC）、聚四氟乙烯（PTFE）、聚偏氟乙烯（PVDF）等。钢衬塑（如钢衬PE、钢衬PO）也是常用方案，不过要注意衬里层的完整性和耐温极限。
✅ 硝酸： 一般用不锈钢，304、304L、321、347等。但浓度超过95%或高温，就要上高硅不锈钢甚至哈氏合金了。铝在某些浓度硝酸里意外地耐腐蚀，但应用不多。
❓ 氢氟酸： 浓度低于60%、温度不高时，碳钢居然能用？因为会形成氟化铁保护膜。但实际情况复杂，稳妥选PTFE村里或纯钛（限定条件）。总之，选材前最好查腐蚀数据手册，做挂片试验，别拍脑袋。
下面聊点实际的，也是常被问到的。
问：不锈钢到底能不能用于盐酸介质？
答：绝对不行！除非你钱多烧得慌。盐酸里的氯离子会找不锈钢的麻烦，点蚀、缝隙腐蚀、应力腐蚀，防不胜防。偶尔有超级奥氏体不锈钢如904L、254SMO能抗点蚀当量高的，但代价高昂，寿命也未必理想。老老实实上非金属或哈氏合金，记住这条，别再问了。
问：我们工厂有个旧硫酸罐，想改储存盐酸，行不行？
答：你想闹哪样？千万别！硫酸罐如果是碳钢，存浓硫酸靠的是钝化膜，换成盐酸，钝化膜瞬间没了，迅速穿底。要是玻璃钢的，也得看树脂类型，大多数标准FRP不耐盐酸，除非是特制的。改储不同酸，就得全面评估，别自己瞎搞。
所以说，工业酸这玩意儿，惹不起躲得起是假，懂它、驾驭它才是真。每次看着那些泛黄的图纸上标注的材料代号，我都觉得像在看一张张武林盟主令牌——选错了，那就是生死状。
酸的世界里，没有侥幸。只有敬畏。
好了，今天先聊到这儿。你被酸咬过吗？或者有什么惨痛选材故事？欢迎留言，咱们一起乐呵乐呵。不过，还是少点故事吧，太费钱。
