车间里那股馊臭味，闻过一次就忘不了。真的。去年去一个小厂，推门一股酸爽扑面而来，我差点以为进了泔水处理站。老板还乐呵呵地说：“切削液嘛，能降温就行，换那么勤干啥？” 我看了眼那台刚买半年的加工中心，导轨上已经锈出斑点了。唉…… 这哪是省钱，这是给机床灌慢性毒药。
机床的血液，你舍得用‘地沟油’？
懂行的人把切削液叫“机床的血液”。这话一点不夸张。它不光负责冷却——那只是最基础的活儿——还得润滑、防锈、清洗切屑，甚至影响工件的光洁度。可很多采购单上只盯着两个字：价格。越便宜越好，恨不得论斤称。结果呢？劣质切削液浓度不稳定，三天发臭，一周起沫，两个月下来，液槽里浮着一层黏糊糊的菌毯。恶心不恶心？更糟心的是，刀具磨损加快，精度跑偏，最后成品报废。算总账？亏大了。
说实话，切削液这行水挺深。供应商嘴里一堆术语：全合成、半合成、乳化油、微乳…… 听着都晕。但说到底，就三类：乳化液（俗称肥皂水）、半合成、全合成。区别在于基础油含量。乳化液含油量高，润滑性好，但容易长菌；全合成几乎不含油，冷却超强，可润滑偏弱，还对某些橡胶密封件有腐蚀；半合成走中间路线，算是折中选择。可这也不是绝对的——配方千差万别，有些高端全合成润滑性能打平乳化液，就是贵。供应商要是只会说“这款便宜大碗肯定适合你”，趁早换一家。真正靠谱的销售会先问你：加工什么材料？什么工艺？线速度多高？机床有没有自动撇油？水质硬不硬？这些才决定选型。
血泪教训：切削液选型不看工况，等于盲人骑瞎马
举个例子吧。铝合金加工，最怕积屑瘤和切削液氧化变色。你得选对铝友好的配方，pH值别太高，不然活干出来全是黑斑。不锈钢呢？韧性高、粘刀，切削液极压润滑必须跟得上，不然那热量积累上来，刀具分分钟崩刃。还有磨削——那火花四溅的，散热第一位，必须用全合成或者低油半合成，浓度还得调高些，否则砂轮堵塞，工件烧伤，哭都来不及。
我曾经遇到个哭笑不得的事。一家做铸铁加工的工厂，买了一大桶高级全合成切削液，结果没两天，液槽里混成泥浆了。为啥？铸铁粉末细，全合成清洗力太强，把细微粉末全裹挟进去悬浮着，根本沉淀不了。换成乳化液就好了——油性液更容易让粉末沉降。你看，贵不一定对。适合的才是宝。
说到这儿，必须聊聊浓度管理。太多人敷衍了事。弄个折光仪看刻度？不存在的。手一摸，水一兑，完事。你知道浓度对切削液性能影响多大吗？低了，防锈失效，细菌疯长；高了，浪费不说，泡沫淹没机床，对皮肤刺激也大。尤其是全合成，浓度过高能把油漆层咬下来。我见过最夸张的，工人嫌兑水麻烦，直接倒原液进槽，结果那切削液跟浆糊似的，把回流管道堵死了…… 教训啊。告诉你，每天用折光仪测一次，保持浓度在推荐范围正负0.5%以内，花不了几分钟，却能省下大把刀具和维修费。
车间老生常谈：切削液发臭怎么办？
这大概是所有机加工人的噩梦。一到夏天，切削液槽就成了生化武器。根源很简单：细菌繁殖。油水混合、长时间未循环、浮油和食物残渣（对，有人往里面丢烟头、倒饭汤……）都是温床。预防比治理重要百倍：
- 每周至少一次彻底撇除液面浮油，用撇油器或者吸油纸都行。
- 定期检查液槽底部是否有金属屑沉积，及时清理，那玩意是厌氧菌的乐园。
- 停机关掉循环泵？错！至少保持短暂的循环，或者加装定时曝气装置，提高溶氧量，抑制厌氧菌。
- 万一已臭得不行，别吝啬，倒掉！彻底清洗液槽，重新配液。加杀菌剂只是权宜之计。

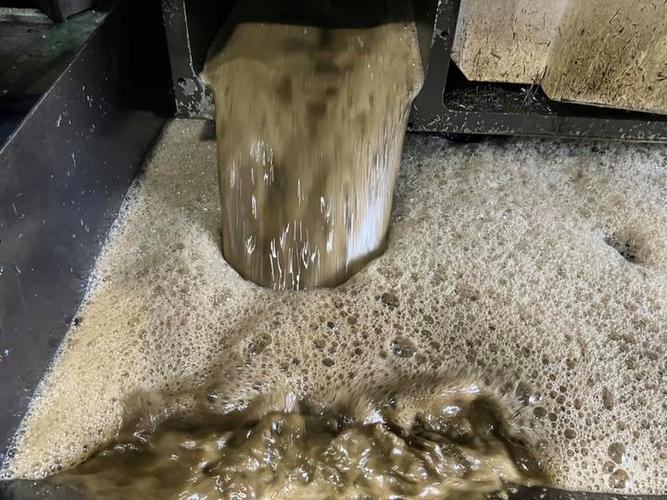

问：切削液起泡沫严重怎么办？加消泡剂行不行？
答：先别急着加消泡剂。检查一下浓度是不是太高？还有管路是否有漏气的地方，泵吸入口是不是吸入了空气？如果这些都没问题，再看看水质——过硬的水里的钙镁离子会和某些切削液成分反应，引发泡沫。实在不行，才少量补加一定比例的消泡剂，但一定要选和切削液相匹配的类型，胡乱加硅铜消泡剂可能让切削液失效。
问：换新切削液前，液槽怎么清洗才彻底？
答：这是个细致活。先排空旧液，把渣滓铲干净。然后用专门的清洗剂（或者碱性的切削液清槽剂）兑水，开循环泵打上2-4小时，把管道内壁的菌膜和油垢冲刷下来。排掉清洗液后，再用清水循环一次，防止残留。最后才能配新液。很多人只用高压水枪冲一下槽子外观，结果管道里全是菌种，新液一个礼拜就完蛋。别问我怎么知道的，那台发臭的加工中心让我记了十年。

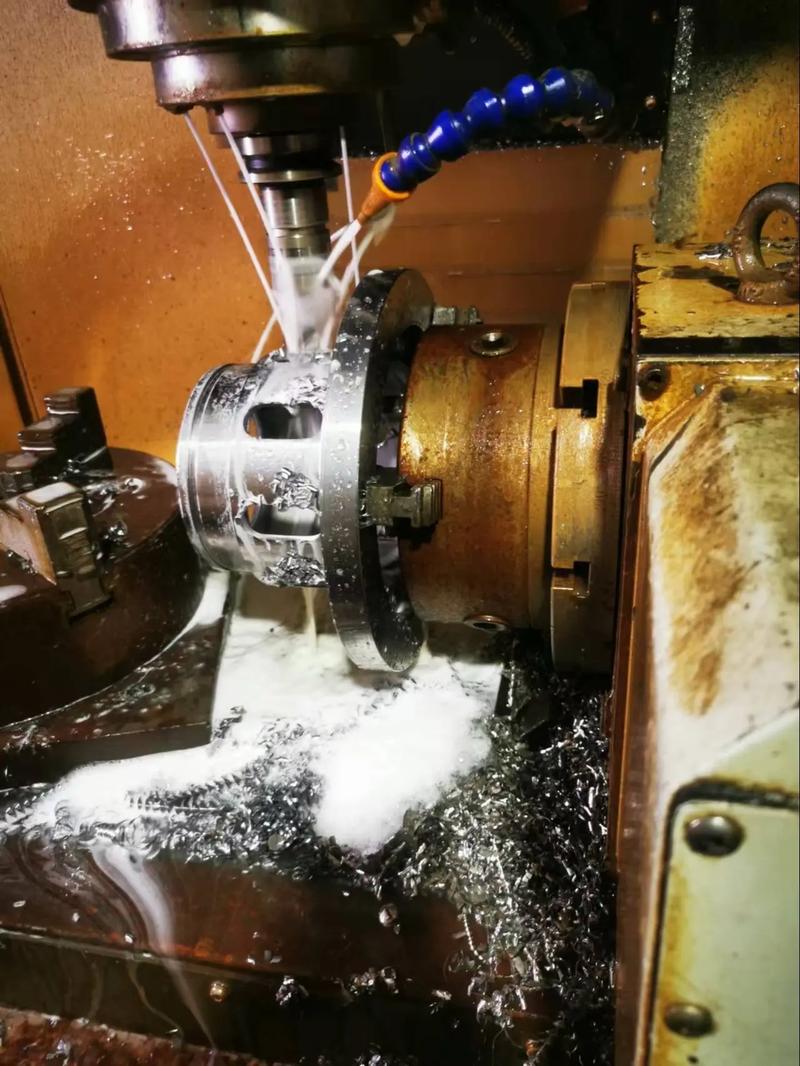

后话：把切削液当回事，机床才把你当回事
切削液这玩意，说重要吧，它在车间里不起眼；说不重要吧，它一闹脾气，整个产线都得停摆。我见过精打细算的小老板，买了最便宜的液，结果半年后主轴磨损，精度丧失，维修费够买五十年好液了。也见过聪明的车间主任，宁可多加一道撇油工序，勤测浓度，一槽液用上一年还清亮如新。说白了，切削液不是耗材，是工艺搭档。你糊弄它，它就糊弄你的活儿。下次再闻到那股子馊味，别光骂供应商，先看看自己是不是在哪儿偷懒了。
