干了十多年变电检修，我最怕的不是找不到故障点——那至少说明还有排查空间。怕的是误判，方向错了，把好端端的变压器大卸八块，结果问题压根不在这儿。钱花了，人累了，还被领导鄙视，要多憋屈有多憋屈。💡
说到故障诊断，油中溶解气体分析（DGA）绝对是地基。但就这套比值法，多少人背得滚瓜烂熟，一到现场就懵圈。数据打架的时候太多了，比如乙炔明明超标，按三比值编码应该指向电弧放电，可实际吊芯一看，就是个轻微的局部过热。邪门儿不？说实话，这种情况我遇过不下五次。
油中溶解气体分析之——比值法到底该怎么用？
国际电工委员会（IEC）的三比值法，编码规则就是天书。C2H2/C2H4、CH4/H2、C2H4/C2H6，三个比值对应八种故障类型。默写一遍：000表示正常老化，001表示局部放电，010表示低能放电……等等，脑子要烧了。但光靠死记硬背，迟早要翻车。

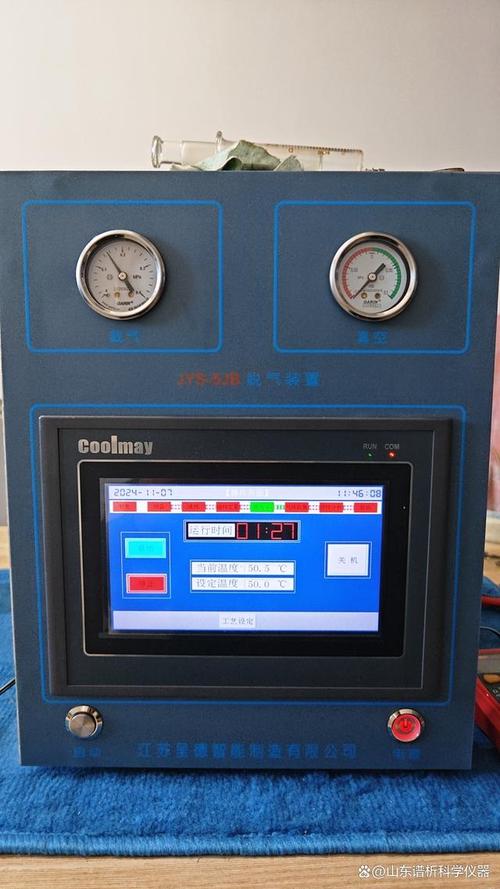

因为油中气体受很多乱七八糟的因素影响——油种、油龄、氧气含量、甚至取油时的操作。有次现场，夏季高温，取油瓶没密封好，乙炔值直接飙了三倍，差点以为内部有严重电弧。副班长当时脸都白了，后来发现只是取样阀漏气，虚惊一场。❗ 所以啊，取样容器的气密性、取油位置（底部还是中部）、静置时间，每个细节都是成败关键。
现在好多人依赖在线监测装置，色谱柱微水，趋势看着挺美。但误报率高得吓人。我们站里那台，三天两头报警，一查数据，是因为油泵振动导致传感器松动。技术员小王都快被折腾疯了，一怒之下把报警阈值调高了两倍——这当然不推荐，但你能理解那心情吧？🙄
问：为什么有时候DGA结果显示100%故障，但吊芯检查却什么也找不到？
答： 这种情况常见于早期故障或间歇性故障。比如电缆接头虚接，在高负荷时发热产气，但冷却后恢复正常，残留气体被油流冲散，检测时特征气体浓度不高。或者故障发生在绝缘深处，产生的气体还没来得及扩散到取油口。另外，别忘了“潜伏性故障”——比如匝间短路刚开始，能量很小，气体特征不明显，但编码却能指向放电。这时就要结合电气试验，如局部放电量、介质损耗角等。千万别只依赖DGA就下结论，那是赌博。
别忽视那些不起眼的信号——局部放电与声音
变压器嗡嗡声，听久了会上瘾。但某天突然多了点“嘶嘶”声，或者“噼啪”声，真的，寒毛都会竖起来。那是局部放电啊。局部放电是绝缘劣化的前兆，就像人得了慢性病，不控制迟早要崩。

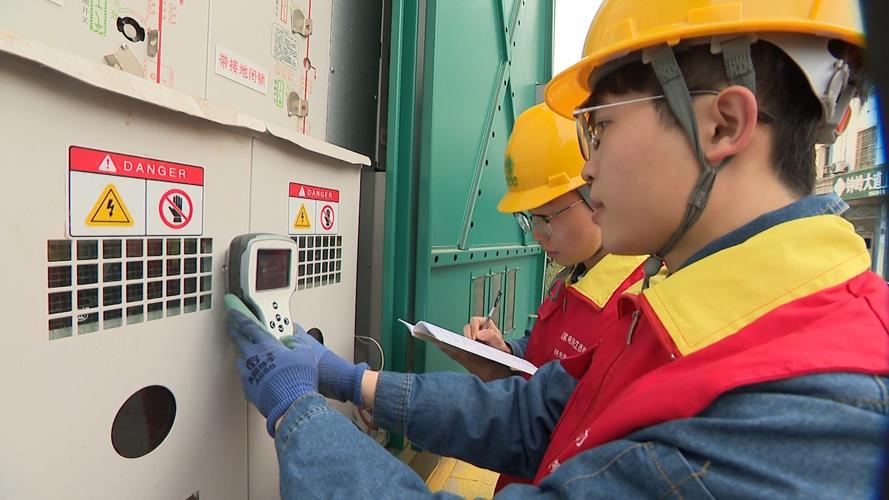

超声波检测法现在很方便，非侵入式，贴几个传感器就行。但是吧，经验不够的人很容易把机械振动误判为放电。比如风扇、油泵，甚至套管瓷瓶的微小松动，产生的超声波频率有时候和放电信号很像。我们曾经因为一个松动的螺丝折腾了三天——又是调频又是滤波，最后发现只是螺丝松了，拧紧立刻安静。😂 技术主管当时的表情，啧啧。
问：正常运行中的变压器，有轻微均匀的嗡嗡声，是异常吗？什么时候该警惕？
答： 轻微均匀的嗡嗡声是正常的，那是铁芯和绕组在交变磁场下的磁致伸缩振动。但如果声音突然变大，不均匀，或出现间歇性尖锐声，那就要警惕了。可能原因：过电压、谐波过大、直流偏磁，或内部紧固件松动。严重时会听到“咕噜”声（油中气泡放电）或“啪啪”声（绝缘爬电）。这些异常声音是变压器最后的“求救”，别犹豫，立即安排停电检查。✅
绕组变形——看不见的杀手
绕组变形大多是因为短路电流冲击，特别是近区短路，那冲击力——相当于几十吨的力量砸在绕组上。哪怕只是一点点位移，绝缘纸都可能被擦破，留下隐患。但怎么检测？频响分析法（FRA）和低电压短路阻抗法是目前最靠谱的两种。
FRA真的很玄学。测出来的频谱曲线，跟指纹似的，和出厂数据一比对，偏差超过一定范围就判定变形。可问题是，很多老旧变压器根本没有原始指纹图！只能和其他相横相比对，或者和同型号平比，靠经验猜。低电压短路阻抗倒直接一些，但灵敏度有限，轻微匝间变形测不出来。我们站有台主变，FRA显示B相绕组有明显波峰偏移，阻抗法却正常，纠结了一个月，最后还是吊罩检查——发现绕组确实有轻微扭曲，但不影响运行。这钱花得值不值？不好说。但换个角度，万一真出了问题，那就是全站失电，责任谁都担不起。😰
所以现在很多专家提倡综合诊断：油中糠醛含量分析（判断绝缘老化）、CO/CO2比值变化、以及绕组变形试验趋势分析，几方面交叉验证。别指望单一手段能包打天下。

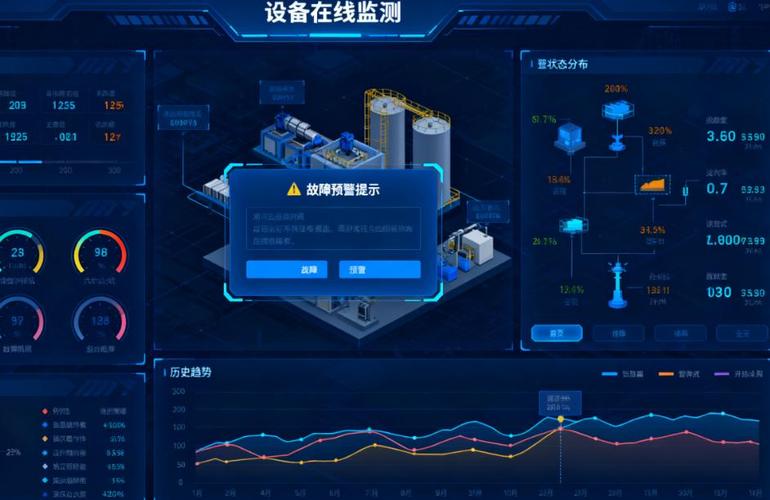

在线监测系统：花钱买安心还是添堵？
现在110kV及以上变压器基本都要求装在线监测，油色谱、局放、铁芯接地电流、套管介损等等。一整套下来，几百万起步。可实际效果呢？说句大实话，一半是摆设，30%是频繁误报制造焦虑，剩下那20%确实能提前预警。但为了这20%，你得忍受无数个深夜被报警电话吵醒的经历。
去年我们站新上了一套智能监测系统，AI大数据分析，听着特高大上。结果第一个月就出了幺蛾子——铁芯接地电流监测模块把电焊机干扰当成了故障，连续报警18次！最后是屏蔽没做好。气得我们直接把它的报警信号串了电阻，降了灵敏度。直到厂家过来整改，才算消停。☹️
不过，在线监测对趋势分析确实有用。比如油中氢气含量缓慢爬升，在线数据画出一条优美的上升曲线，可以提前安排检修，避免非计划停运。这点无法否认。
好了，说了这么多，就想强调一件事：变压器故障诊断是科学与手艺的结合。光看数据不结合现场，是书呆子；光凭经验不看试验，是莽撞人。既要懂那些该死的编码规则，又要尊重变压器自己的“脾气”。每个声音、每个气味、每个比值的微小变化，都可能是救命稻草。
最后送大家一句：别等到瓦斯继电器动作了才想起油样过期，别等到绕组烧毁才懊悔没重视那个异常的嗡嗡声。共勉。
