选电缆，你以为就是算个电流，查个表？呵，天真。
我入行二十年，见过太多匪夷所思的故障——电缆发热烧毁、信号干扰导致整条产线停机、拖链里的电缆几个月就断芯……根源往往都是选型时那一点点疏忽。说实话，工业电缆这门道，水比你想的深得多。

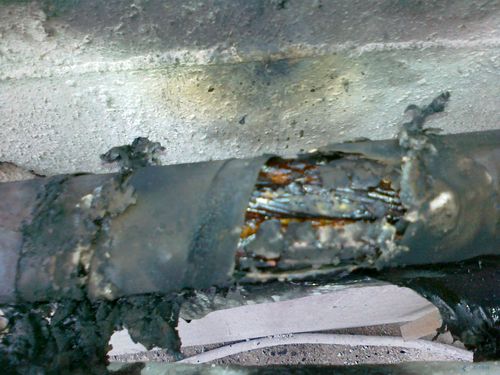

没有图片？那场景你想象一下：一截电缆，外皮焦黑，铜芯裸露，周边设备全部趴窝。损失？几十万打底。所以，麻烦你把下面这些内容刻进脑子里。
载流量？先别急着查表，环境温度就够你喝一壶
常规操作：算好负载电流，查电缆载流量表，选个截面，完事。但那个表是在特定条件下的！环境温度30℃，单根敷设在空气中。你实际应用呢？电缆桥架里挤了七八根，车间温度常年40℃往上，甚至靠近烘箱……这时候载流量要打折扣的。打折系数怎么算？标准里有，可我敢打赌，相当一部分人根本不看修正系数。
更坑的是什么？电缆的绝缘材料。PVC还是XLPE？耐温等级差远了。普通聚氯乙烯电缆，长期工作温度也就70℃，聚乙烯交联的能干到90℃。有些特殊场合，比如钢铁厂的连铸区域，环境温度高得离谱，你得用硅橡胶绝缘或者氟塑料绝缘的电缆，那玩意儿耐温200℃以上。千万别图便宜，用普通电缆凑合——我见过一个案例，电缆沟靠近蒸汽管道，结果PVC电缆软化短路，差点酿成火灾。

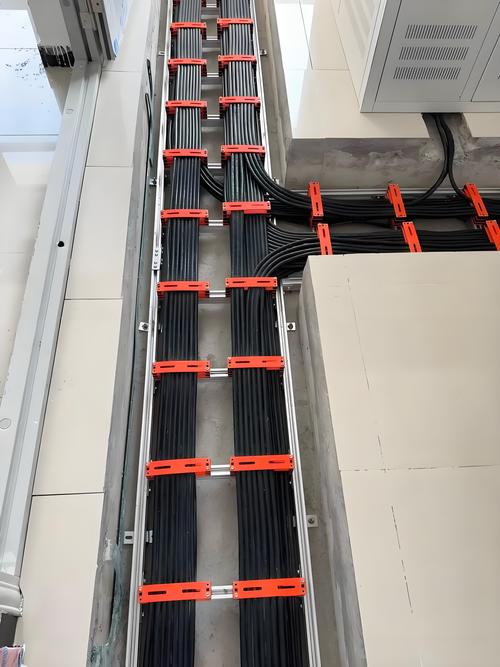

还有一点，好多人都忘：多根电缆并列敷设时，散热变差，载流量必须降低。具体降低多少？根数越多，降得越狠。比如6根一束，载流量可能只有单根的0.7倍。你不信？去翻IEC 60364-5-52，妥妥的。
💡 小贴士：设计阶段，留足余量。别卡得那么死，后期加设备，你电缆还能换不成？
拖链电缆：一根普通电缆进去，一个月就废
自动化设备上，拖链系统用得越来越多。很多新手——甚至老手——会犯一个致命错误：把普通电缆穿进拖链。行不行？短时间能动，但用不了多久，断芯、起旋、外皮磨破。为什么？普通电缆的结构根本没考虑过反复弯曲和拉伸。

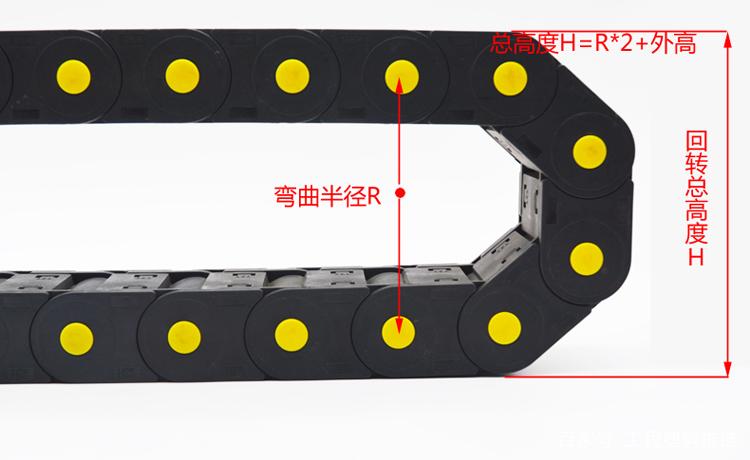

拖链电缆，那是专门设计的。导体必须用更细的铜丝绞合，绞合结构特殊，绝缘和护套材料要有高柔韧性、耐油、耐磨损。而且弯曲半径很重要。电缆在拖链里不能瞎折，弯曲半径至少得是电缆外径的7.5倍，有些高柔型的可以做到5倍。你拖链空间有限，电缆硬塞进去，弯曲半径太小，那就等着电缆“折寿”吧。
还有抗扭转。有些拖链运动有扭转动作，电缆必须有抗扭层，不然里面的芯线能拧成麻花。我去年诊断一个案子：一家设备厂用了某牌子的“高柔电缆”，结果三个月断芯。剖开一看，铜丝绞合稀疏，填充材料用的是废料，护套一磨就破。劣质货害人啊。选电缆，别光看标签，要剖开看截面，铜丝细密、绞合紧致的才对。
说实话，如果你预算够，拖链电缆最好选带屏蔽的。为什么？拖链往往靠近伺服电机、变频器，电磁干扰大，信号线受影响。带屏蔽层的电缆，能省很多排查干扰的功夫。
屏蔽与接地：信号不稳，大概率是电缆的锅
很多故障现象匪夷所思：传感器数据乱跳、驱动器偶尔报错、通讯时断时续。查程序，没问题；换板卡，还是那样。最后发现——电缆没屏蔽或者屏蔽接地不正确。这坑我踩过不止一次。
工业现场，变频器、大电机、电焊机到处都是，电磁干扰简直是无孔不入。对于模拟信号、通讯总线（如CAN、Profibus）、编码器信号，必须用双绞屏蔽电缆。注意，双绞！平行线根本没用。屏蔽层要连续，而且只能单端接地，避免地环路。许多安装工把屏蔽层两头一接，自以为很稳，结果反而引入干扰。❗这点实在太重要了。
对于动力电缆，如果和信号电缆走同一个桥架，必须保持距离，或者用隔板。信号电缆最好用钢管单独穿线。实在不行，选用带总屏蔽的动力电缆。说实话，现在很多设备都要求采用变频电缆，那种电缆对称结构，有分相屏蔽和总屏蔽，能有效抑制高频辐射。别舍不得那点钱，一次莫名其妙的停机，损失远超电缆差价。
问：铠装电缆到底什么时候需要用？普通桥架敷设也必要吗？
答：铠装电缆，就是带金属铠装层（钢带或钢丝），主要提供机械保护。在直埋、可能受力、有鼠害的场合，那是必须的。普通桥架敷设，如果环境良好，可以不铠装。但有个例外：如果电缆桥架上方可能掉落工具或其他物体，铠装层能防砸。还有，厂房里有老鼠？别犹豫，铠装！我见过老鼠咬穿电缆导致短路的，一团糟。钢丝铠装比钢带铠装更抗拉，垂直敷设、落差大的地方，用钢丝铠装。
问：电缆弯曲半径不足，短期又没断，为什么还要重视？
答：弯曲半径过小，当时可能看不出问题。但电缆内部绝缘层和护套其实已经受伤了——轻微的撕裂或者变形。这会导致局部电场集中，久而久之，绝缘击穿。尤其是中高压电缆，弯曲半径要求更严。如果你去检查，电缆上有压痕、护套泛白，说明已经被过弯了。整改！别等炸了再后悔。✅
说一千道一万，工业电缆这东西，是工业系统的血管，你选错了、敷设错了，后面运维全是泪。千万别将就。预算紧？也要保证关键回路的电缆质量。毕竟，停产一小时的损失，可能够你买一卡车好电缆了。
这篇文章就聊到这儿。我不是什么理论派，都是从一个个故障现场积累的经验。希望对你们有点用——实在不想再看到那些低级错误了。
