说起来都是泪。07年那会儿我刚入行，给一台数控铣床换导轨，心想这玩意儿不就是几颗螺丝的事么？结果装机后跑了一个月，滑块就开始嘎嘎响，精度直接崩了——报废率飙升到15%。老板那脸色，啧啧。后来拆下来一量，导轨安装面的平面度差了0.1mm。就0.1mm啊！够你喝一壶的。
所以今天不聊虚的，就说说直线导轨那些让人栽跟头的细节。你可能觉得手册上都有，但现场总有“惊喜”等着你。
选型：别只看负载，这三个参数更坑人
选导轨第一步看额定动载荷？没错，但光看这个你就输了。
一、预压等级。轻预压、中预压、重预压，到底怎么挑？我见过有人为省成本全选轻预压，结果水平安装的搬运机构半年后间隙大得能塞名片。其实有个经验公式：如果设备有悬臂或者频繁正反转，直接上中预压。别问为什么，刚性不足带来的振动和定位误差，后期调程序调到你怀疑人生。
二、防尘件。这个太容易被忽略了。有次客户车间粉尘大，导轨用了三个月就变成“磨导轨”——滑块内部钢珠直接和铁屑亲密接触。后来加了双唇式密封再加金属刮板，半年拆开看还跟新的一样。记住：粉尘环境里，单层密封约等于裸奔。如果你看到滑块上的密封圈是黑色的，大概率是丁腈橡胶，耐油但耐磨性一般；氟橡胶的贵点，但耐高温耐磨，寿命长不少。
三、润滑方式。油润滑还是脂润滑？别想当然。高速（线速度大于2m/s）用油润滑，散热好；重载低速用脂润滑，油膜强度高。我吃过亏：给一台高速钻攻中心选了脂润滑，结果跑起来温升太快，润滑脂直接液化流走了，导轨干磨，三个月就报废。后来换成油气润滑，稳定性好了不止一个档次。
问：导轨滑块坏了能单独换吗？
答：理论上可以，但强烈建议整套换。因为导轨和滑块的滚道是配对研磨的，换新滑块和旧导轨配合，预压和精度一定变差，除非你买的是可互换型。但可互换型价格高不少，而且库存未必有。所以现场应急可以，长期用还是整套换省心。

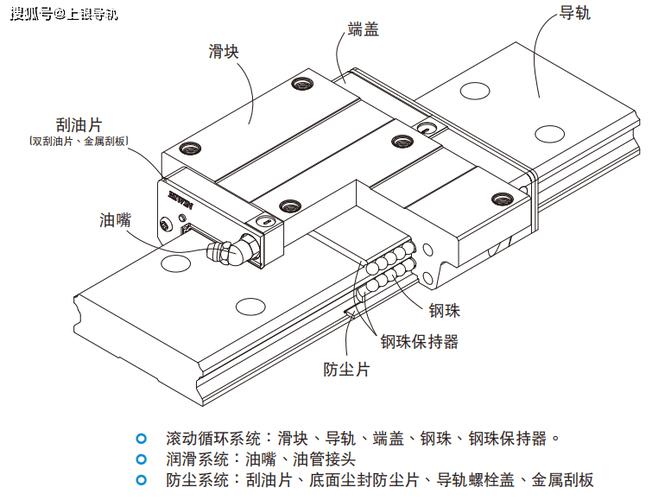

直线导轨滑块内部结构图
安装：基准面与螺栓扭矩，魔鬼在细节里
导轨安装最致命的不是拧螺丝，而是基准面的准备。你拿个卡尺量一下安装面的平面度、平行度，可能都在0.02以内，但实际压紧后变形多少？这事儿得考虑。
粗暴经验：安装面一定要刮研或精铣，而且边倒角要处理好。以前带徒弟，他偷懒直接用锉刀打毛刺，结果毛刺顶起导轨，拧紧后直线度差了0.05mm。这数据测不出来？能测，但谁装完还打全长激光干涉仪啊。所以前期处理到位，能省后边无数麻烦。
基准靠肩也是个坑。千万记得用千分表打基准导轨的侧面直线度，别靠肉眼对齐。我习惯把导轨轻轻预紧，然后用表压在侧面，逐步锁紧螺栓，看指针跳动。跳动超3微米我就重新找正。烦是烦，但值得。
螺栓扭矩呢，看着手册打扭矩扳手就行？天真。不同厂家的摩擦系数不一样，而且安装孔如果有油渍，扭矩完全不准。有次我按标准扭矩锁紧，结果跑了一段时间螺栓松了——因为孔里的防锈油没清干净。现在我的办法：用无水乙醇把安装孔擦一遍，再滴一滴中等强度螺纹胶，扭矩按手册下限打。既不压变形，又防松。
问：导轨生锈怎么处理？
答：千万别用砂纸打磨！导轨滚道表面硬化层才几十微米，一打磨精度就废了。轻微浮锈可以用高标号金相砂纸蘸油轻擦，但只限于非滚道面。滚道锈蚀的话，换吧，修的成本比买新的还高。预防才是王道：车间湿度超过60%就得上防锈油，下班前导轨面抹一层。别嫌麻烦，一根导轨几千块呢。

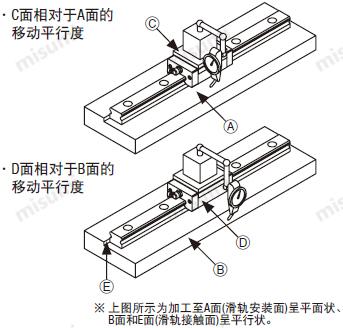

直线导轨安装平行度检测示意图
维护：自动润滑不是万能药
很多设备出厂带自动注脂器，大家就觉得高枕无忧了。可你见过注脂器堵了几个月没人发现的吗？我见过。直到导轨磨出沟槽才发现。
每周检查一次油脂分配器出油是否均匀，这习惯救了我好几次。可以用针筒往滑块油嘴打几下，看看另一侧是否有旧油脂溢出。没溢出说明堵了，赶紧拆管路清洗。另外润滑脂也不是越多越好，加太多反而导致滑块阻力增大、发热，还污染环境。一般移动1~2个滑块长度后，导轨表面能看到薄薄一层油膜就是最佳状态。
还有个容易被遗忘的：导轨端部的防尘端盖，定期拆下来清理。里面经常藏小铁屑和干涸的油脂块，如果不清理，迟早被钢珠带进去。我习惯每三个月把端盖打开，用无尘布沾点油擦干净，顺便检查端盖密封条有没有破损。
对了，直线导轨的寿命计算书上都是基于理想条件，实际能用到80%寿命就算不错了。振动、冲击、杂质这些都会缩短寿命。所以日常点检听听运行声音很重要——均匀的沙沙声是正常的，一旦出现尖锐的吱吱声或间隔性的咔哒声，赶紧停机检查。别等到要换整套了才后悔。
真事儿：去年一家客户反映导轨异响，到现场一看，滑块侧面的防尘片翻卷了一块，卡在滑块和导轨之间摩擦。就这一点小事，拖了半个月，导轨面拉伤，最后换了整根导轨。要是工人每天花五秒钟看一眼，几百块能解决的事变成损失上万。
说到底，直线导轨这玩意儿，技术含量在细节里。你按手册一步步来，只能保证不犯大错；但想用得久、精度高，得靠经验填那些手册没写的坑。
就说这么多吧，全是实战教训。下次再碰到导轨问题，希望你别掉进我掉过的坑里。
