漏油？又是密封的问题！
昨天下午，车间老王一脸黑线地找我。又漏了。新换的泵，才三个月，轴封处一摊油。拆开一看——O型圈已经变成一滩烂泥，完全看不出原来的形状。说实话，这事儿我每周都能碰上几回。工业密封，看起来就是个小零件，但真要较真起来，它的失效能直接拉停整条产线，损失按分钟算。
很多人觉得密封件嘛，橡胶圈、垫片，不值几个钱，坏了换就是。错！大错特错！密封是个系统工程，从选材到沟槽设计，从安装手法到介质相容性，任何一个环节掉链子，都会让寿命直线跳水。尤其是现在工况越来越苛刻——高温、高压、腐蚀性介质、高转速——密封圈已经不是当年那个“皮圈”了。
为什么你的密封圈总是“英年早逝”？
来，咱们掰扯掰扯最常见的几种死法。第一种，溶胀。装进去时大小正好，过几天它膨胀了，把间隙挤满，动密封变成静密封——生磨，发热，最后断裂。根源是什么？橡胶和介质不兼容！你拿丁腈橡胶（NBR）去密封酯类液压油？它不溶胀谁溶胀。我见过最夸张的，一个氟橡胶（FKM）圈在高温醋酸里直接化成胶水，把轴都粘死了。❗血的教训。
第二种，压缩永久变形。密封圈被压扁了，撤掉压力后弹不回来。这种现象在高温下特别明显。比如有些工况温度冲到150℃，普通丁腈橡胶早就软塌塌了，过几天凉下来一看，截面已经变成矩形。这时候它还能封住啥？啥也封不住。💡解决办法？选耐高温的氟橡胶或全氟醚橡胶（FFKM），虽然贵点，但和停机损失比，这账谁都会算。
第三种，安装损伤。这纯粹是人为的。徒手硬塞，没有导向倒角，不用安装工具——密封圈过螺纹被划出小口子，当时不漏，过几天压力一冲，裂纹扩展，直接刺漏。还有更离谱的：装反了！唇形密封圈本来应该朝内受压，结果装反了，压力一来直接把唇口掀开。这就像穿反了鞋跑步，能怪鞋不好吗？
问：我用的都是进口密封件，为什么寿命还是达不到厂家说的那样？ 答：这个问题我回答过不下百次。首先，厂家给出的寿命数据是在实验室理想工况下的——清洁的介质、精确的沟槽尺寸、完美的对中。实际工业现场哪有这么好？介质里有颗粒物，轴跳动超过0.1mm，沟槽粗糙度不到1.6——这些因素叠加起来，寿命打对折是常态。其次，很多“进口”密封件其实是水货，渠道不正，仓库存储条件差，橡胶早就老化了。别光盯着品牌，买回来先测硬度、测拉伸强度，批次一致性才是王道。密封选型，不是越贵越好
说到这，不得不讲讲选型的逻辑。新手容易陷入两个极端：要么死抠成本，用最便宜的丁腈橡胶通用圈；要么盲目追求高端，所有地方都上FFKM。后者一个圈几百块，用在常温自来水上，那不是浪费吗？选密封件，匹配工况是第一原则。介质、温度、压力、速度、运动形式（旋转、往复、静态），五要素缺一不可。比如低压低速水环境，丁腈橡胶足够；到了液压油高温高压，至少得是氢化丁腈（HNBR）或氟橡胶；如果是超高温超强腐蚀，那就只能全氟醚了。
当然，密封结构形式也很关键。O型圈最简单也最常用，但高速旋转时容易焦耳热效应，这时候用旋转格莱圈更靠谱。往复运动，用斯特封或者U型圈。静密封垫片呢，金属缠绕垫耐高温高压，但需要大预紧力；PTFE垫片耐腐蚀，但容易冷流……每种都有它的脾气，搞懂了才能物尽其用。
不过话说回来，有时候设计手册上的东西也不全靠谱。去年有个项目，介质是极压齿轮油，温度80℃，按手册选HNBR没问题，结果三个月就漏了。后来分析，油里含有大量的硫磷添加剂，对HNBR有腐蚀。换成氟橡胶，问题解决。所以，实际经验加上实验室分析，才能避免踩坑。

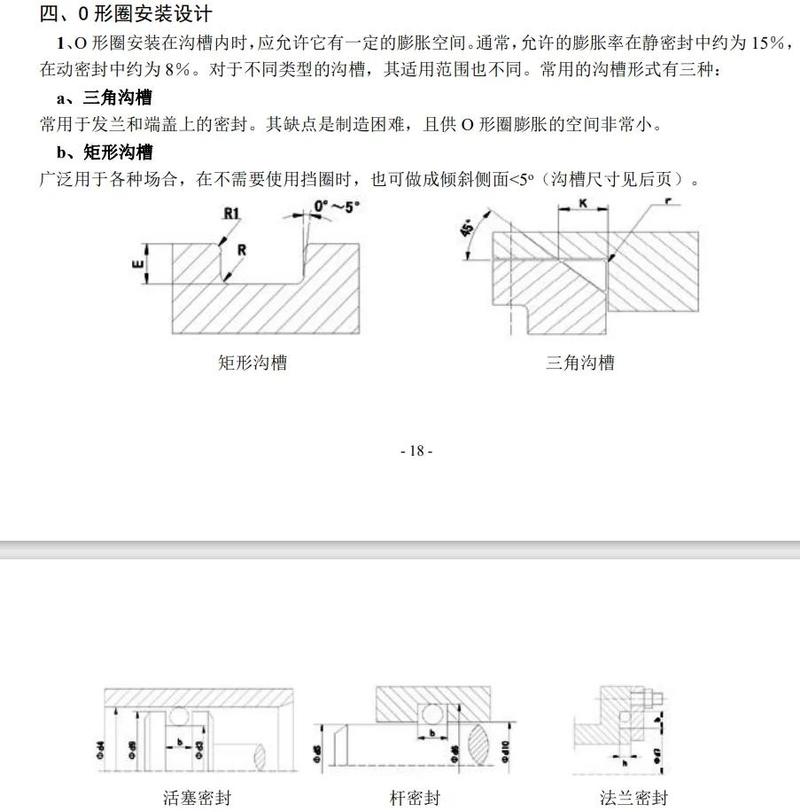

问：密封沟槽设计有什么关键点？我总觉得是加工精度不够。 答：沟槽设计是个技术活，很多失效根子就在这。填充率、压缩率、拉伸率，这三个率得算准。O型圈的内径要略小于沟槽底径，这样装配后有初始拉伸，紧贴槽底，避免扭曲。但拉伸不能超过5%，否则截面变细，压缩量不够。压缩率嘛，静密封15%~25%，动密封10%~15%，太大了摩擦力剧增、寿命短，太小了低压泄漏。沟槽表面粗糙度Ra至少0.8μm，最好0.4μm，尤其是动密封。很多人只关注尺寸，不关注表面纹理——刀痕方向要和运动方向垂直，形成迷宫密封，否则会引导泄漏。不信你去看国外大厂的设计标准，都这么写，但我们国内好多小厂根本不看，装一个漏一个。
安装与维护：细节决定密封寿命
密封件的安装，说它是个手艺活儿一点都不为过。我以前带徒弟的时候，第一课就是教他们怎么装O型圈。不能干装，必须涂抹润滑脂或与介质相容的润滑油。不能用尖锐工具挑，要用塑料或木质工具。过孔过螺纹必须用导向套。这些步骤少一步，密封圈表面就有划伤风险。还有紧固螺栓的顺序，垫片密封时，必须对角分多次均匀拧紧，否则垫片偏载，压溃漏气。
另外，库存管理也是个隐形杀手。橡胶件有保质期，一般五年。但很多厂里买一大堆，放在角落里日晒雨淋，没到用就已经老化龟裂。正确的存储应该是阴凉干燥、避免光照、远离臭氧源（比如电机）。用时还要检查弹性，用手指甲掐一下，看回弹速度。如果感觉发硬或发粘，直接扔了吧，别省小钱坏大事。
写到这里，突然想起来有个反面教材。一家化工企业，反应釜机械密封总是两三个月就漏，换了各种高端材质都不行。后来去现场一看，冷却水系统堵塞了，密封面干磨，什么材料都扛不住。所以啊，密封是个系统问题，不要只盯着密封件本身，冷却、冲洗、过滤这些辅助系统同样重要。✅划重点：勤查工况，勤看辅助系统。
密封行业有句话：没有最好的密封，只有最合适的密封。干这行越久，越觉得敬畏——温度、压力、介质、运动、摩擦，这些因素交织在一起，像个微缩的混沌世界。我们能做的，就是不断学习，细心观察，少犯低级错误。毕竟，那些因为密封失效导致的爆炸、火灾、环境污染，哪一个不是从小小的泄漏开始的？
好了，今天就先聊这么多。如果你有密封方面的棘手问题，欢迎讨论。下次有机会，咱们再深入讲讲机械密封和磁流体密封这些更高阶的玩意儿。
