上个月，车间那台封箱机又趴窝了。显示屏报错‘气缸超时’，拆开一看——推板纹丝不动，电磁阀线圈烫得能煎蛋。同事嘟囔：‘是不是SMC的阀质量不行？’ 我白了他一眼：阀芯卡了，气源里水多，都锈成渣了。换了个阀，顺便把FRL挪了个位置，问题解决。说实话，气动系统这东西，三分靠元件，七分靠安装调试。你照着样本把气路搭起来，能动，就算成了？ 天真。
气缸选型，不是光看缸径和行程

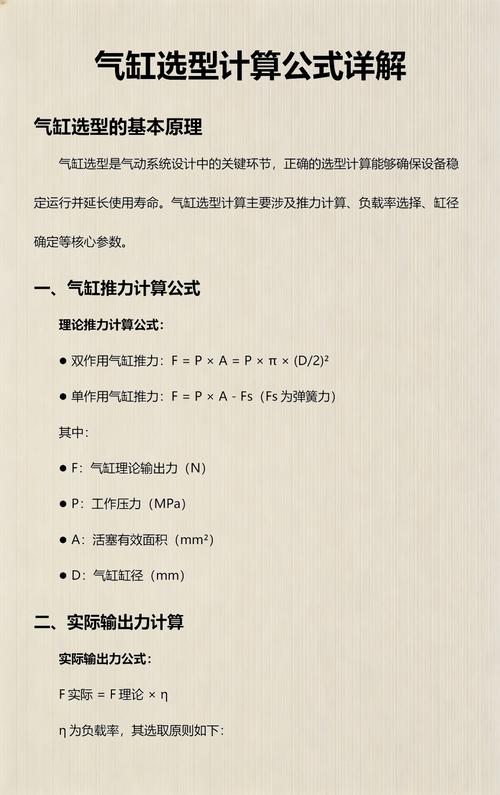

很多新手拿着负载重量，套公式算出理论出力，再放个1.5倍安全系数，就下单了。结果呢？ 要么跑得比树懒还慢，要么到行程末端‘哐当’一声撞得山响。💡 缸径决定推力，但速度全靠流量。你配个4mm的气管，再去驱动63缸径的大气缸，气都喂不饱，它能快？ 还有就是缓冲——很多人以为气缸自带缓冲就万事大吉，其实那个调节螺丝出厂时都拧在最松的位置，你不调，它就是个摆设。曾经有个项目，气缸到位冲击太大，把传感器支架都震松了，查了三天才发现缓冲没调。❗ 记住：气缸选型，必须同时校核负载率、速度和缓冲能量。负载率一般别超过50%，高速场合更低。然后，根据样本上的缓冲能力曲线去对一下你那负载动能，超了就得外加缓冲器。至于开关，磁敏式怕焊渣，接近式贵，选的时候留个心眼。
说到接头，又是把泪。有次为了图省事儿，用了那种普通快插接头，没用防爆箍的。某天半夜，气管突然脱开，一条线全停了。那个‘嘶——’的漏气声，现在听到都心慌。✅ 强烈建议：所有运动部位、震动大的地方，必须用带金属防爆箍的快插接头。气管材质也别将就，TPU和PA管弯曲半径差很多，折了就是隐患。
FRL三件件，你别把它当摆设

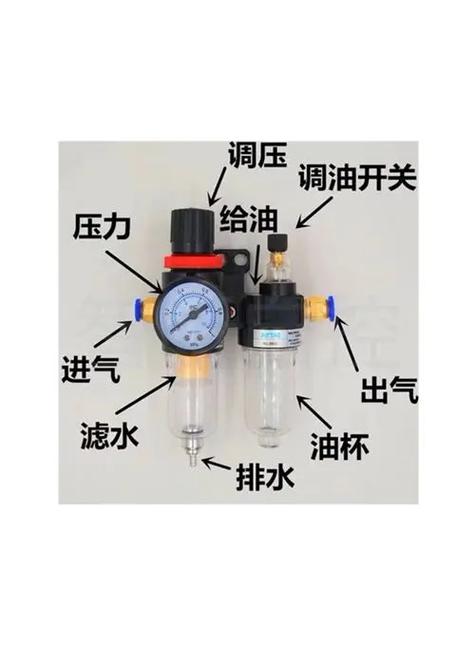

气源三联件——过滤器、调压阀、油雾器，安装顺序谁都知道。可实际上呢？ 我见过油雾器装在过滤器前头的，也见过调压阀手柄被机壳挡住根本够不着的。最离谱的一次：车间新装了一排多路阀组，调试时阀芯总卡。查了气源，含水。回头一看，过滤器排水口根本没人接集水罐，浮子卡死，分离出来的水又二次吹进管路里了。❗ 所以啊，自动排水器该装就装，手动排水勤快点。油雾器加什么油也有讲究——不是普通机油，得用透平油（ISO VG32），加多了满管油污，少了阀芯干磨。现在很多现场用无给油系统，靠油脂组装时预填，省心不少。
还有一个容易被忽略的：管路内径。气动系统，配管不仅仅是接头尺寸一致就行。管子细了，压降大，末端执行元件乏力；管子粗了，充气耗气量大，动作延迟，而且成本高。有个经验：主管路流速控制在10-15m/s，分支管20-25m/s，别超。至于阀岛，省空间是真，但一旦阀芯串气，排查是真麻烦。我曾趴在那听了一个上午，用一张薄纸片挨个贴排气口试，才找出那个微漏的阀片。
故障排查，别急着换件
遇到气缸不振或不回位，先别甩锅给电磁阀。问自己三个问题：有气吗？有电吗？有阻力吗？ ——听起来弱智，但50%的故障就是这么来的。💡 有气：看压力表，检查锁闭阀是否误关，快排阀是否堵塞。有电：线圈测电压，LED灯亮不亮，但灯亮不代表阀芯动作了——可能卡了。有阻力：机构歪了、导轨锈了、负载变大了。记得有个案子，气缸返回慢，到了末端还喘气。换了阀也不行。最后发现是排气节流阀堵了——那节流芯上糊了一层黑泥，用细针捅开，瞬间满血复活。所以啊，气动系统的故障，八成出在气源质量和细节调试上，元件本身坏的概率并不高。
问：气缸到底是用单作用还是双作用？弹簧复位可靠吗？
答：单作用（弹簧压回/拉回）适合断气后需要安全位置的场合，比如防坠落抱紧。但它的出力会打折扣，因为弹簧占了一部分推力，而且弹簧本身有寿命，断了就失效。绝大多数工业动作都选双作用，双向出力由气控，弹簧只在少数垂直防落时额外加。如果你看见某个机构单作用气缸回弹无力，十有八九是弹簧腔内密封件磨损或者排气不畅，而不是弹簧‘疲劳’。弹簧没那么容易疲，别被忽悠。
问：气动系统节能，真能省电吗？感觉空压机才是电老虎。
答：空压机确实是电老虎，但气动系统本身也能抠出不少。比如，把末端压力从0.7MPa降到0.6MPa，泄漏量和压缩功都能降一截；用双压力控制，回程低压，节省空气；配管直径优化，减少压损；泄露管理——拿个超声波检漏仪扫一圈，嘶嘶响的地方堵掉，一年省几万电费不稀奇。还有集装阀组的合理配置，避免大阀带小缸，把耗气量大的工序错峰。这些都不是高深技术，是管理问题。😏
所以，别再把气动系统当成拧拧接头、插插管子的事儿了。那里面的小九九，踩过坑才知道。下次设备再闹脾气，按我说的顺序查一查，说不定能省下换件的冤枉钱。
