材质选错？那是真金白银的教训
\n\n很多工程老板一上来就问：“有没有便宜又靠谱的管子？” 我通常会苦笑。便宜和靠谱在工业管道领域，那基本是冤家。记得有个精细化工项目，介质含氯离子，设计院本来指定316L不锈钢，采购为了省成本，换了304，觉得都是不锈钢能差多少？结果开车不到半年，弯头处开始渗漏，拆下来一看——点腐蚀密密麻麻跟蜂巢似的，管子都快成筛子了。最后全线更换，停产损失加返工费，远超省下的那点材料钱。嘶，现在想起来还肉疼。
\n\n
选材之前，得把介质成分、温度、压力、流速吃透。✅ 小贴士：像浓硫酸这种，碳钢反而比不锈钢更抗腐蚀，因为表面会钝化生成保护膜。但稀硫酸就完全不一样了，碳钢一会儿都扛不住。所以，没有最好，只有最合适。💡 另外，还要考虑极端工况，比如阀门误操作导致的压力骤升，管线会不会瞬间崩掉？这些在材料许用应力里都要留够余量。
\n\n安装现场的那些坑
\n\n管道安装不是搭积木。最让人头疼的是热力管线。去年有个项目，蒸汽管道试压没问题，一送汽就听见“嘎吱嘎吱”响，吱扭吱扭的，到后来支架都变形了。怎么回事呢？——忘算热位移了！管子受热要伸长，你这给焊死了，那不就把自己憋屈坏了？赶紧加补偿器、改滑动支架，折腾半个月。说实话，搞工业管道，弹性力学和材料力学得时刻在脑子里转。

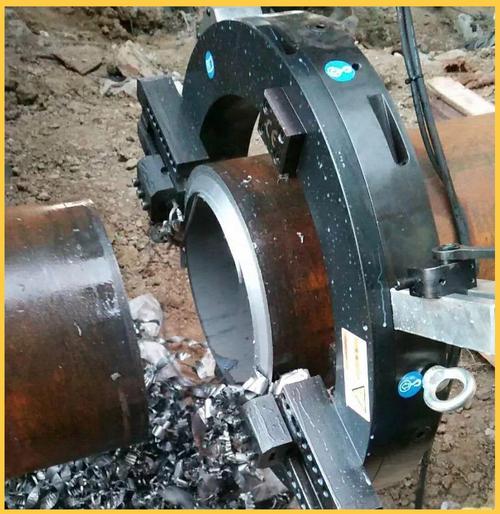

\n\n还有焊接。看起来简单，但焊接工艺评定、焊工资质、坡口处理、预热缓冷，缺哪个都可能埋雷。有回拍片发现一道环缝有未熔合缺陷，挖开重焊，发现问题出在坡口角度偏小，焊丝没伸进去。现场小工图省事，打磨机的砂轮片都快磨平了也不换，坡口跟狗啃似的。所以说，管理不细，后患无穷。
\n\n
维护的苦与乐
管道投用后才是真正考验的开始。咱们管设备的，每天巡检耳朵得竖起来——异响、异味、跑冒滴漏，全都是信号。最管用的是定期壁厚检测，特别是弯头、三通这些冲蚀点。我兜里总揣个小本本，记数据，比电脑还快。上个月，一个盐水管线弯头测出只剩2mm了（原始7mm），立马切掉换新，避免了一场停车事故。那种庆幸的感觉，爽！

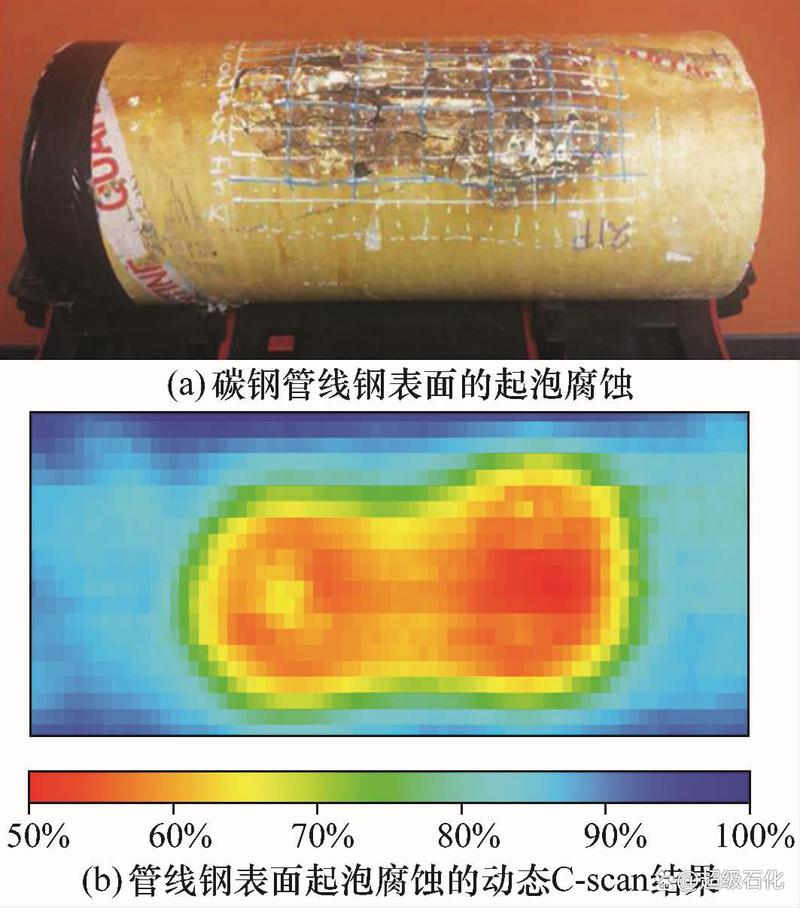

\n\n防腐也是重头戏。室外管道风吹雨淋，保温层下腐蚀（CUI）最阴险，表面看着好好的，扒开全是锈坑。我们吃过亏后，强制要求所有保温接头必须密封防水，检修时重点抽查。🛠️ 别嫌麻烦，真漏一次就够受的。
\n\n
你关心的几个问题
\n\n问：工业管道多久检修一次合适？
\n\n答：没有死规定，得看管道等级、介质危害和上次检查结果。一般压力管道法规要求定期检验，但巡检是日常功课。我们厂里是高风险管道每月测厚一次，低风险半年一次。不过要是输送的是易燃易爆或有毒介质，那得按法规严格执行，不能讨价还价。发现壁厚减薄超10%就得评估，15%以上就要准备换管了。❗ 千万别等到漏了再修，那是拿人命开玩笑。
\n\n问：有没有一种管材能通吃大部分工况？
\n\n答：想得美！虽然复合管、衬塑管、钢骨架塑料管能应付一些腐蚀场合，但都有短板。温度一高，塑料管就不行了；压力一大，衬里可能脱层。所以说，别偷懒，老老实实做材料比选。如果你实在没头绪，我可以给个思路：清洁水、无腐蚀的——放心用碳钢；弱腐蚀、常低温——考虑PE或PP管；强腐蚀、高温高压——上钛材、哈氏合金甚至锆管，当然得看钱包厚度。
\n\n问：发现管道泄漏，紧急带压堵漏可行吗？

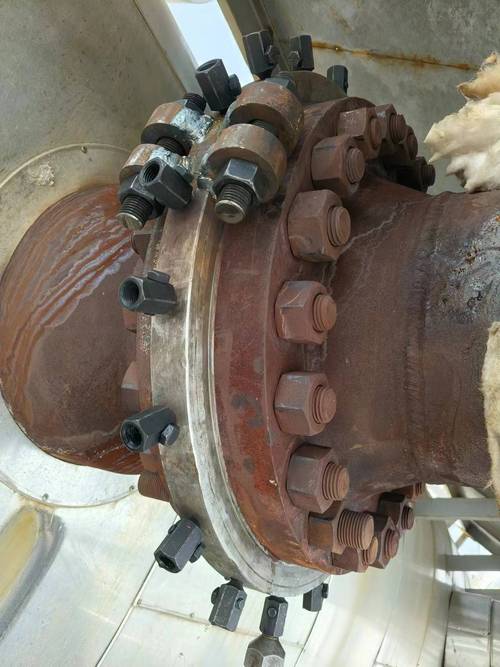

\n\n答：呃……这个要看情况。如果泄漏不大，介质无毒不燃，可以临时打卡子或注胶带压堵漏，争取时间停车检修。但如果是高危介质，或者裂纹有扩展趋势，千万别蛮干，立即疏散、切断源头、上报，按应急预案来。曾经有厂子为了保生产，高温蒸汽泄漏还带压堵，结果夹具飞脱，差点出人命。安全第一，别拿命赌。
\n\n
聊了这么多，都是实战感悟。管道这行，越干越敬畏。每次大修后看着整齐的管廊，那种成就感，没干过的人体会不到。好了，就到这儿，有问题以后接着唠。
