刚入行那会儿，我干过一件蠢事——把一台反应釜的设计压力看错了小数点。还好被师傅揪出来，不然……现在想起后背还发凉。干压力容器这行，任何一个小疏忽都可能酿成大祸。不是吓唬人，你见过蒸汽分气缸撕裂吗？我见过。那种巨响和满地狼藉，一辈子都忘不了。
选材：别只盯着强度
很多人觉得压力容器选材，只要强度够，耐压就行。错得离谱。温度、介质、制造工艺，哪个都比强度更容易挖坑。举个例子，Q245R是压力容器最常用的碳钢，便宜量又足，焊接性好。但如果介质里含一点点硫化氢，你用它试试？湿硫化氢应力腐蚀开裂，分分钟让你明白什么叫「氢脆」。这时候就得换Q345R（HIC），注意后缀，是抗氢致开裂的。不过话说回来，Q345R普通版在低温环境韧性也差，做低温罐你得选16MnDR或者奥氏体不锈钢。
有没有被绕晕？正常。我刚搞设计时，对着GB/T 150材料篇翻到想撕书。不锈钢牌号更是多得让人头大，304、304L、316L、2205双相钢……光知道成分没用，你得懂晶间腐蚀、应力腐蚀、点蚀、缝隙腐蚀这四座大山。尤其氯离子环境，304绝对是个坑——很多人不信邪，结果设备穿孔比绣花针还快。❗记住：选材前先搞一份工艺数据表，把操作温度、压力、介质组分列清楚，再对照标准找许用应力。别拍脑袋，更别为了省成本选临界材料，后期维护能坑死你。
焊接工艺：预热后热不是走过场

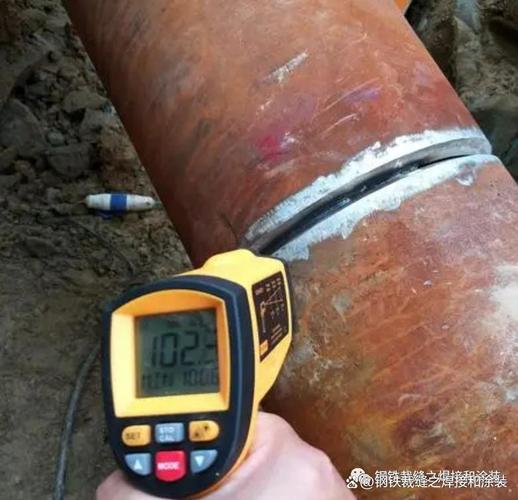

材料选好了，焊接这块要是掉链子，前面的功夫全白费。说实话，现在很多制造厂把焊接工艺评定（WPQ）当一纸空文。焊工随手调调电流电压，觉得熔池好看就行——真不行。厚板焊接，预热温度达不到，焊道下面全是微裂纹，外观根本看不出来，等到水压试验一崩一个准。我们车间有台换热器，壳程是15CrMoR，焊前要求预热150℃，班组嫌麻烦，用烤枪随便烤烤，表面温度才90℃就开焊。结果呢？运行半年后壳程体发现贯穿性裂纹，紧急停车整改，损失上百万。
还有后热消氢。有些材质焊完后必须立刻进行后热处理，让氢逸出。不然延迟裂纹会在你睡着的时候悄悄蔓延。🛑 我经手的项目，凡涉及15CrMoR、12Cr1MoV这类珠光体耐热钢，一律要求消氢处理，并且记录曲线存档。有些监造模棱两可，我就一句话：不退火，不接收。得罪人？得罪人总比出事强。人命关天。
问：压力容器设计时，腐蚀裕量取多大合适？
答：这个没有标准答案。碳钢通常2-3mm，不锈钢1mm足够。但如果介质是盐酸、硫酸这类，光靠腐蚀裕量没用，得换材料。我见过有人设计一台卧式储罐，介质含氯离子，选了304不锈钢，还只留了2mm腐蚀裕量，结果半年就穿孔了。氯离子对不锈钢是点蚀，腐蚀裕量根本扛不住。所以，先搞清楚腐蚀类型，再定材料，裕量就是个补充。别本末倒置。另外，有些工艺会要求加大到4mm甚至6mm，那大多是考虑冲刷或局部腐蚀，得参照API 571定性分析。
结构细节：这些地方最容易应力集中

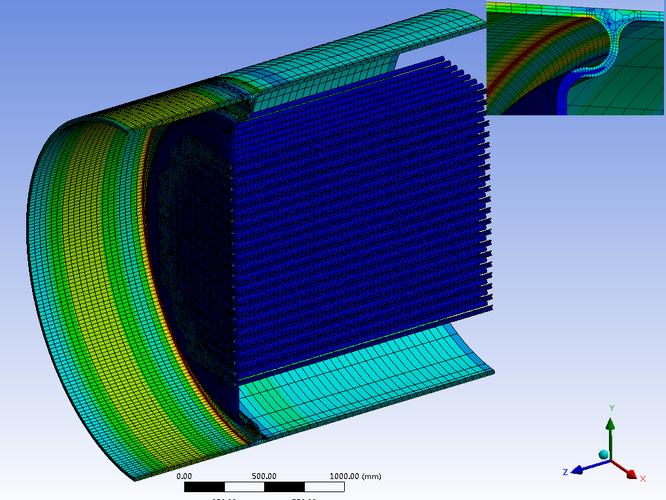

做分析设计的同行肯定深有体会，有限元模型跑出来，应力最大的地方往往不是筒体，而是接管根部、支座垫板、焊缝收弧处。这些地方设计不好，峰值应力能高出许用应力好几倍。可惜常规设计只按规范公式，忽略了局部不连续。比如一个简单的开孔补强，标准等面积法算出来补强圈够厚就行，但如果不考虑力矩引起的弯曲应力，再加上焊接咬边，这个点就是疲劳失效的起源。💡经验：接管内角一定要倒圆，补强圈边缘要削薄过渡，焊缝打磨平滑。别小看这些细节，高压疲劳容器上，一道0.5mm的焊趾裂纹都能扩展成断裂。
封头成型也大有讲究。冷旋压的封头存在残余应力，热处理不到位，一加热就变形。热压的封头壁厚减薄量难控制，尤其球形封头，减薄率超过15%直接就废了。我每次去封头厂验收，都自带超声波测厚仪，转圈打点，减薄超标的坚决退货。供应商恨我，但装置安全比面子重要。
问：在用压力容器检验周期怎么定？
答：法规规定一般3-6年，但那是死的。腐蚀速率快的，别等三年，一年就得开盖看看。我见过有人按规程6年才检，结果发现壁厚减薄了三分之一，差点爆了。领导嫌耽误生产，别理他，安全阀跳过一次你都该警觉。另外，首次全面检验最好缩短到1-2年，积累腐蚀数据。测厚点要科学布置，别只测液相区域，气相区域也可能有露点腐蚀。磁粉检测和超声波探伤不能省，尤其角焊缝和支撑部位。还有个私房建议：做一次声发射在线监测，花不了几个钱，能省很多意外停车。
水压试验：最后一道防线
所有压力容器出厂前都要过水压这一关，1.25倍设计压力，看着简单，实则暗流涌动。水温太低不行，容易脆断；水温太高，蒸发气泡干扰读数。试验前必须排尽空气，哪怕一个针眼大小的气孔，都能让表压失真。我见过最离谱的一次，试压泵出口管忘了加盲板，结果是连水都没打进去，却拿着记录说合格了。还好监检发现了，否则投用后直接就是事故。✅ 我坚持每次水压试验全程录像，升压曲线、保压时间和表压值三者缺一不可。
竣工资料里的RT片（射线探伤片）也要实地抽查。有些厂子底片保存不当，划痕、霉点，根本评不了片。更恶劣的，用合格片的复印件替换掉不合格的。所以别光看报告，直接去档案室翻实物底片。这个方法十年前我就用，揪出过三次造假。
压力容器这行，越干越胆小。技术标准迭代快，新出台的GB/T 150.1~4-2024马上就要实施，增加了许多风险评估和基于失效模式的设计要求，不学习肯定落伍。但万变不离其宗：尊重材料特性，遵守焊接纪律，守住检验底线。希望刚入行的新人别走我当年的弯路，也希望老手们继续较真——这行，容不得半点侥幸。
