上个月，一批发往德国的货被退回了。原因？贴在铸件上的标签掉了。掉了！
说实话，我当时差点儿把测试台掀了。那批货价值几十万，就毁在一张几毛钱的破塑料片上。可笑又可气。不过话说回来，这事儿也让我彻底明白——工业标签这玩意儿，你没吃过亏，根本不知道它有多重要。
材质：别被‘工程塑料’的名字忽悠了
咱们先看一个场景：
很多人一上来就问：聚酯（PET）和聚酰亚胺（PI）哪个好？但真正的问题根本不在材质本身，而在于你对工况的误判。 举个例子，你查手册，PET耐温120度，PI耐温300度。你一想，车间常年40度，选PET绰绰有余吧？错！标签要经历的不是环境温度，而是工艺温度。过波峰焊那几秒，表面温度直接飙到260度。PET瞬间变抹布。我亲眼见过一箱控制板，标签全部皱成菊花——只能返工。
我的建议？如果有任何瞬间高温，哪怕只有一秒，直接上PI。 别算经济账，算返工账。另外，聚碳（PC）标签耐刮擦，但怕碱。化工厂那套脱脂剂，能把它溶成鼻涕。这些细节，厂商不会主动告诉你。
附着力：一门玄学，但可以量化

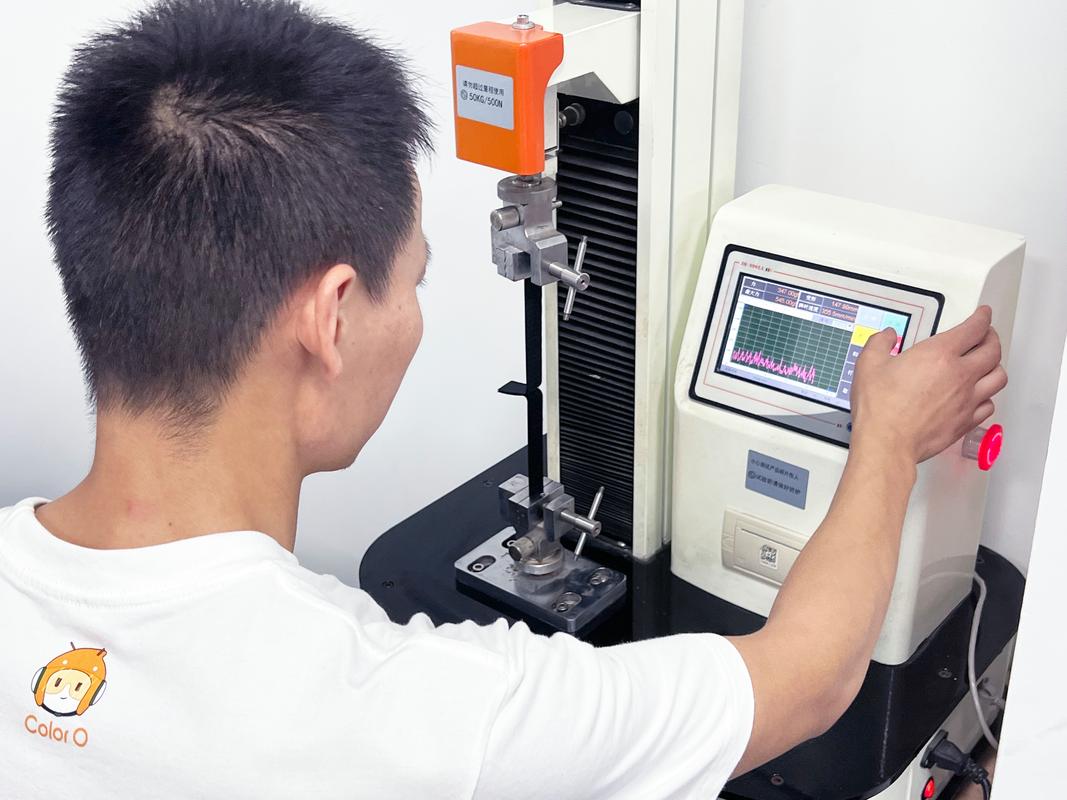

标签翘角，是最常见的失败模式。尤其小曲面。比如直径30mm的汽缸，贴个PET标签，头天还好好的，三天后两头翘。这就是初始粘性与剪切强度的较量。胶粘剂的配方，比口红色号还复杂。溶剂型亚克力胶、热熔橡胶、硅胶……听着就头大。
有一次，我拿不锈钢样块做附着力测试。用3M的VHB胶带粘死，挂5kg砝码，放进盐雾箱。48小时后，一开箱——砝码还在，标签没了。胶全留在样块上，标签材料的内聚破坏。这说明什么？基材强度不够。后来换成泰维克（Tyvek）复合材料，纤维撕裂比膜撕裂强力高一个数量级。 同样环境，它纹丝不动。
所以选标签时，别光看胶水。要把基材、胶水、被贴表面当成一个系统。 低表面能的聚丙烯、粉末涂层，都要特殊处理。我一般要求厂家提供达因测试笔检测值，低于38达因，必须上底涂。这是血泪换来的经验。
打印技术：热转印还是激光？选错打印机=废签
问个扎心的问题：你仓库里的那些树脂基碳带，是不是已经过期三年了？
热转印打印的标签，耐刮全靠碳带。但碳带和标签基材存在匹配问题。全树脂碳带+PI基材，是黄金组合，能抗丙酮擦拭。 可有些采购为了省两分钱，买混合基碳带，打在覆有涂层的PET上。结果呢？一摸就花。户外用半年，字都没了。这叫省钱？这叫丢客户。
激光打印呢？静电吸附，碳粉熔化后嵌入纸张或塑料表层。对比热转印，它没有“洗标”风险（即油墨遇溶剂溶解）。但激光打标机贵，且很多塑料不耐激光灼烧，会产生脆化点。 打印完一卷标签，发现每张都自带易撕口——你崩溃不？
问：我车间有台旧喷码机，能用吗？
答：看你要求。喷码机墨水的附着力很弱，适合纸箱、编织袋等粗糙表面，想用在光滑的金属零件上？一蹭就没。而且喷头容易堵，维护费时。除非你只打内包装日期，否则不建议。
问：RFID标签是不是终极方案？贵吗？
答：RFID不是万能药。它确实可以群读、无需视线，在物流跟踪中很香。但工业环境有金属反射、液体吸收，普通RFID标签贴上去根本读不到。你得用抗金属标签，里面加了一层吸波材料，厚度增加，成本翻倍，一张几块到十几块。而且，高温回流焊直接报废。所以，除非你追求自动化数据采集、愿意投资硬件，否则老老实实打条码。
说到自动化——我最近试了一款激光刻印机，数据直接写进标签的陶瓷层，不怕酸不怕碱。但调试那一天，因为软件版本不兼容，我和厂家电话吵了两个小时。工程师都这样，对吧？一边用一边骂，然后继续调。
环境模拟：别信厂家PPT，要信自己造的孽
厂家给的测试报告，都是理想条件。23度，50%湿度，紫外线按光谱分布。你实际呢？标签贴在排气管附近，每天都在热震：开火400度，熄火零度。来回几百次，胶粘剂老化比预测快得多。我的办法是，自己造加速试验。 弄个二手烤箱，放块钢板，调到你预估的极限温度+20度，贴8种候选标签，连续烤72小时。然后直接丢冰水里。活下来的再进下一个项目。
还有一个常被忽略的——霉菌。南方湿热地区，塑料标签表面长霉，不仅遮住条码，还分解胶黏剂。军标有抗霉性测试，民品很少。我吃过亏后，对户外产品一律要求添加抗菌剂。
问：标签打印机需要校准吗？我新买的打印机，打出来位置总是偏。
答：必须校准！每个品牌的纸张背印、间隙都不一样。先做介质传感器校准，再调偏移量。如果还偏，可能是纸卷阻尼太大，或者打印头压力不均。打电话给售后，他们通常能远程指导调整。别自己乱拆，拆坏过保不赔。
最后聊个趣事。去年展会，看到一种自毁标签，揭开就留下VOID痕迹。本来做防窜货，结果被库管大姐全给撕了——以为那是保护膜。你看，多好的技术，也得先过人性这关。
技术终归要服务于人。选工业标签，就是选一个靠谱的看守者。 它得沉默地粘在零件上，经历锻造、清洗、海运、冻雨，直到产品报废那天，上面的序列号还清清楚楚。这要求，一点儿不比造零件简单。
所以，别再问“哪个标签最好”这种问题了。没有最好，只有最匹配你的工况。多测试，多试错，留足安全系数。毕竟，标签掉的那天，没人听你解释。
