说实话，我做机械集成这么多年，最怕的不是伺服电机烧了，也不是PLC死机，就是这种不起眼的连接器件出事。因为出问题往往是批量的，而且隐蔽。你根本想不到是哪一针没插紧，或者密封圈老化。
IP67和IP68，差一个数字，差多少？
我刚入行时也傻傻分不清。看规格书，IP67是防短时浸泡，IP68是持续浸泡，对吧？但实际呢？许多国产杂牌标的IP68，你扔水里十分钟就冒泡。坑！这里得较真一下。真正的IP67测试，是把连接器浸在1米水深30分钟，内部不进水。而IP68呢？那得看厂家的良心了。有的标IP68，但只保证在特定深度、特定时长内不进水。可有的工况，比如深井泵、船舶设备，水深超过10米，你拿着普通IP68的标称去用，等着漏水吧。
更可恨的是，有些端子虚标。外壳看着挺厚实，一拧开，密封圈细得像根头发丝。用了没半年，变硬、开裂，水汽就进去了。之前我拿过一个烧毁的M12连接器，解剖发现内部根本没灌胶，潮湿环境一久，爬电距离不够，直接打火。

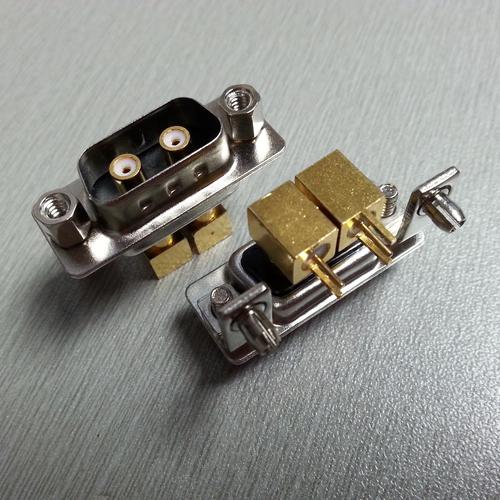

镀金还是不镀金？触点腐蚀的惨痛教训
你可能会问，防水做好了，触点就不重要了吧？错！潮湿、盐雾、酸性气体，能分分钟教做人。去年一个海边风电项目，用了某牌子的连接器，插针是普通镀锡的。结果三个月，触点全发黑了，接触电阻飙升，信号乱跳。最后整个机柜的连接器全部换成镀金的，成本涨了30%，但问题解决了。说实话，镀金层厚那么几微米，真的不是玄学。特别是在动辄几十毫伏差分信号的应用里，哪怕几欧姆的波动，都够你调一年的。
问：我买的连接器明明写着镀金，用了半年还是氧化变黑了，为什么？
答：有些厂家所谓的镀金，厚度薄到令人发指，可能只有0.1微米，纯粹是装饰性镀层。真正工业用的至少要3微米以上，而且必须先镀镍打底，不然金层直接贴在铜上，扩散氧化快得很。✅ 买的时候还得问清楚，是局部镀金还是全镀金，有些只是针尖一点金，根部还是锡，一样会腐蚀。
问：防水连接器如果长期在户外暴晒，外壳会不会老化？
答：会！而且老化的速度比你想象的快。一定要看外壳材质，PA66加玻纤比纯尼龙好得多，最好带UV防护。我见过有的连接器太阳底下晒了一年，一捏就碎了——那塑料都酥了。💡 还有个窍门：用手电筒贴着外壳照，如果透光，说明材质不密实，防水防尘早晚出问题。
选型三件事：电流、环境、插拔次数
先看电流。标称16A的连接器，你要真让它在16A下长期跑，温升会吓死你。尤其是在密闭机柜里，热量出不去，塑料软化，引脚位移，恶性循环。我的习惯是，按70%降额选型，除非是极短时工作。
再看环境。有振动吗？有油污吗？有化学清洗剂吗？这些比水更可怕。油污会渗进螺纹，固化后锁死，下次拆卸直接扭断。有些连接器标着“耐油”，其实只是密封圈耐油，外壳漆面不耐，一擦就花了，然后腐蚀。
最后，插拔次数。你以为是插上就不拔了？维护、调试，哪次不得断开几回。便宜的连接器，簧片弹性差，插拔几十次就松了。有一次出差调试，半夜三点，就因为一个D-SUB连接器接触不良，我气得差点砸屏幕。后来养成习惯，关键位置一律用带锁紧装置的工业连接器，起码保证插合后不会因为振动慢慢退出来。
有些设计挺妙的，比如推拉自锁的，一推咔嚓一声，心里踏实多了。还见过带双重密封的，灌胶区和密封圈配合，就算哪个出问题，还有备份。这种细节，不在现场被虐过，根本体会不到。
说实话，工业连接器这东西，算是四两拨千斤。选好了，十年不出问题；选错了，天天跟你闹情绪。别光看价格，有些东西省不得。回头出了事，停机一小时损失的钱够买一箱连接器了。❗
