接了一个电话，又是线束出问题。端子松脱，设备趴窝，客户在那边跳脚。唉，这种事儿我见太多了。
线束加工，说起来简单——导线、端子、护套，咔嚓一压，完事。但真要把它做好，尤其是那些用在振动环境、高温高湿场合的线束，里边的门道深着呢。我干这行十五年，从手工压线到全自动产线，踩过的坑比车间里的线头还多。今天不扯虚的，就跟你聊聊那些教科书上不写的实战经验。

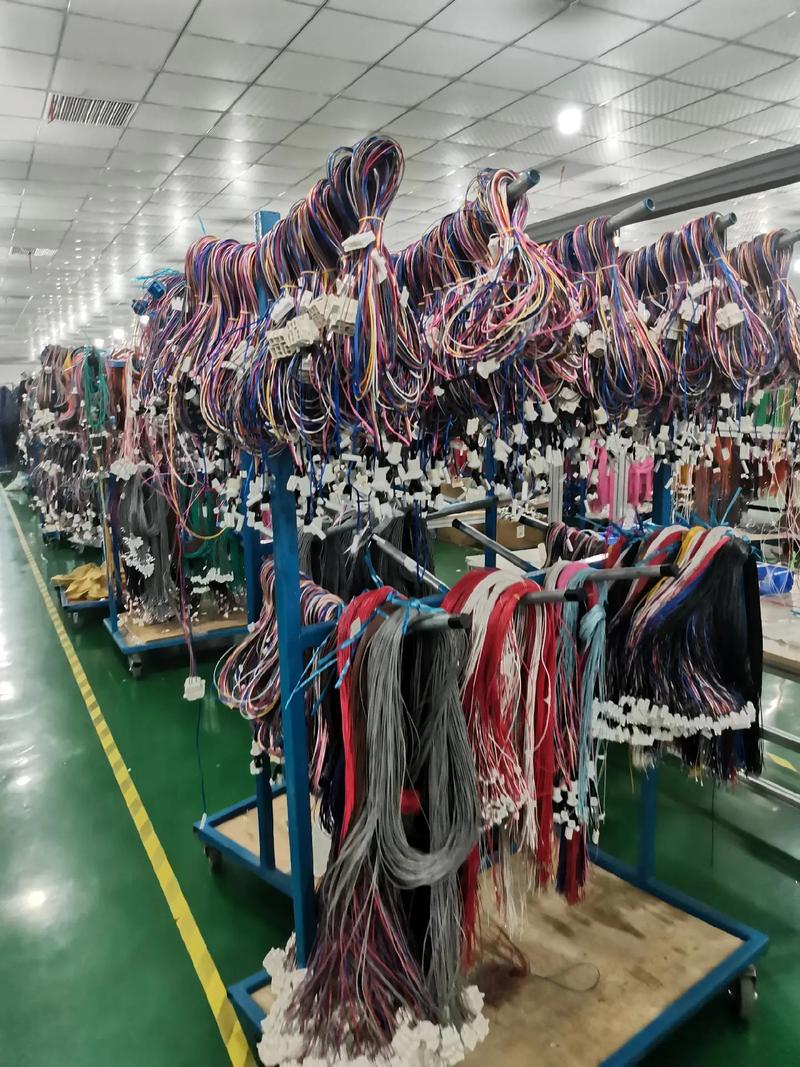

工业线束加工车间杂乱的工作台
选材：我真被劣质铜丝坑惨过
有一次，给一个农机客户做线束，图便宜选了一批“特价”电线。结果呢？三个月后，线皮开裂，铜丝氧化发黑，一拽就断。客户扛着锄头来算账——夸张了，但电话里骂了半小时是真的。从那以后，我定了个死规矩：导线必须用无氧铜，镀锡层厚度要抽检。
你别小看这铜丝。有些小厂拿铜包铝糊弄，导电率差还容易发热。更缺德的是回收铜，杂质多，弯折几次就内部断裂。怎么辨别？拿打火机烧一下，好铜丝熔球圆润，劣质铜发黑起渣。这招很土，但管用。还有绝缘皮，PVC、PE、XLPE，选错了要命。油污环境用普通PVC？不到半年就膨胀变黏，等着短路吧。
端子也是重灾区。黄铜、磷青铜、镀锡、镀银……你以为随便压上就行？接触电阻、插拔寿命、抗振动，每个参数都在实际工况里教育你。我常跟徒弟说：选端子先看压接翼和线径匹配表，别凭感觉。大了压不实，小了伤导丝，那叫一个纠结。

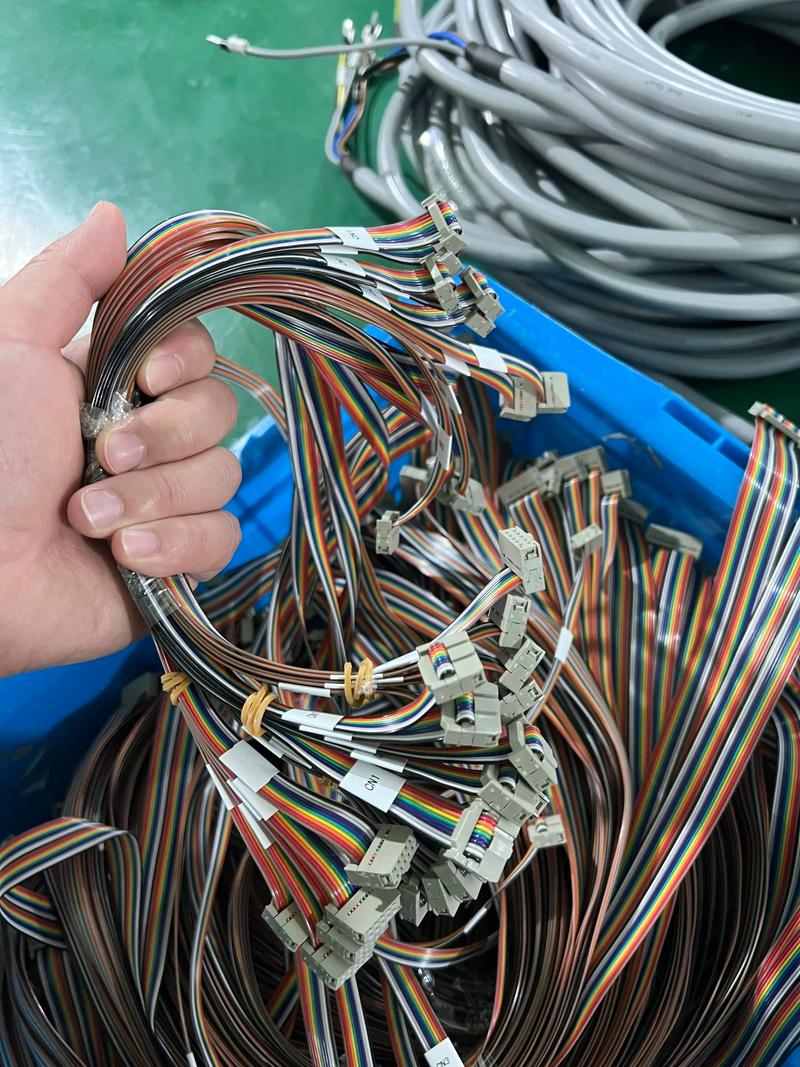

线束加工中各种铜丝和端子样品
压接：那个0.01毫米决定了整条线的命
压接是线束加工的心脏。可多少厂子把压接当力气活？钳子一夹，手感“差不多”就行。真坑人啊。
我现在的车间，压接高度用显微镜量，精确到0.01mm。你问为什么这么苛刻？因为压接高度偏差过大，拉力值立马掉档。我做过实验：某进口端子标称压接高度1.2mm，调到1.3mm压下去，拉力测试直接降了30%。更可怕的是振动场合，微动腐蚀会把那点不靠谱的连接一点点吃掉，直到彻底断开。
还有压接截面。切开看，导丝应该呈蜂窝状紧密压实，所有空隙都被填满。如果中间有空洞，或者外层导丝被压断，那这个端子就是定时炸弹。我买切割研磨机花了好几万，很多人觉得不值。但自从开始截检，客诉率从5%降到0.2%——这账划不划算？
说到这儿，必须吐槽一下模具。国产模具便宜，但一致性真不行。用仨月，刀片磨损，压接高度就漂。我们现在全用日系模具，定期保养，每批次首件必做剖面。费钱？比赔款和丢客户强多了。
问：线束加工中，压接端子时拉力测试总是不合格，可能是什么原因？
答：拉力不合格，九成原因在压接参数。先查压接高度是不是正确——别信机器显示，拿千分尺实测。再检查导线剥皮长度：太短，导线没完全进入压接区；太长，绝缘皮被压进金属翼，那压接就是个摆设。还有模具匹配问题，见过用2.0的模压1.5的端子，直接压废。如果以上都排查过，就去化验铜丝和端子材质吧，杂质超标的话，神仙难救。
自动化还是手工？我纠结了三年
小批量、多品种，是搞线束加工的头疼事。上自动线吧，调机换模半天没了，成本摊不下来。全手工吧，一致性差，工人心情不好就给你来一堆虚接。
三年前，我折中搞了条半自动线：裁线剥皮用机器，压接用脚踏式点压机，但关键工位配了压力监控和图像比对。这样灵活度高，质量也稳得住。不过话说回来，人的因素还是最大变量。计件工资下，有些工人疯狂赶量，端子拿偏了也往里塞……你没法一直盯着。后来我们改了考核：质量返修率与奖金挂钩，拉拔测试不合格整批返工。效果立竿见影，但得罪了不少人。没办法，做工业品，底线不能退。
去年接了个汽车配套的单子，量一下子上来了，咬牙上了全自动双端压接机，带CFM（压接力监控）。这才叫生产啊！每个压接点实时显示力曲线，异常自动停机。以前担心的虚接、漏压、压接高度波动，现在系统全兜底。但投资大，小厂未必扛得住。

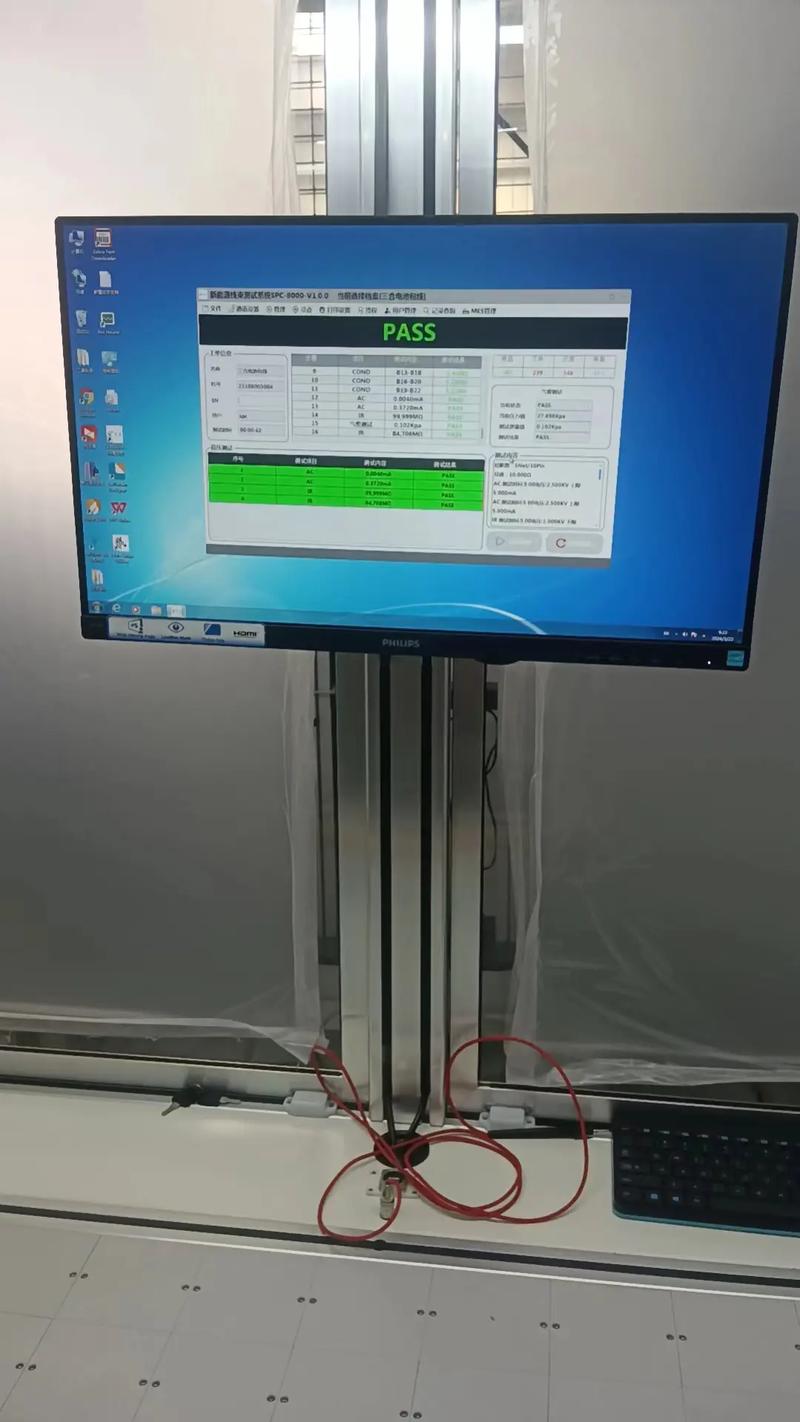

全自动线束加工设备压接监测屏幕
问：小批量线束加工，怎样降低成本又保证质量？
答：核心思路是“标准化+模块化”。首先，尽量将线束设计成通用分支，减少特规线径和端子型号。其次，利用数控裁线机预存程序，切换时一键调出，缩短换型时间。手工压接部分，制作快换工装定位板，防止端子晃动。另外，考虑合并工序，比如用一体式护套减少穿堵头步骤。最关键的是，和客户协商放宽交期，小批量赶工最容易出质量问题。我们做过最精的降本：把废线头分类回收，一年卖铜渣的钱够两个工人工资——听着寒碜，但制造业利润就是抠出来的。
检测：永远别相信自己的眼睛
线束做完，测通断就完事儿？天真。
我们现在每根线束出厂前过五关：通断测试、耐压测试、拉力抽测、截面抽检、插拔力测试。通断只能告诉你电路没断，但压接松不松、绝缘耐不耐受，它测不出来。耐压测试尤其重要，特别是医疗、汽车这类安全件。有一回，一个批次的线束通断全OK，但耐压测试时绝缘击穿。拆开一看，剥皮时刀具钝了，在线皮内壁划了道痕，肉眼根本看不见。如果没这道测试，装上设备出人命都有可能。
现在很多厂上视觉检测了，拍照对比端子压接位置、线色是否正确。我们马上也要上，毕竟人眼会疲劳，但摄像头不会。不过机器也有机器的问题，误报率高了，工人直接无视警报。所以别迷信设备，流程设计才是根本。
最后说句掏心窝的话：线束加工这行，没有什么高深技术，就是细节堆积。你每个环节多用一分心，客户那端就少十分麻烦。别等炸了雷才后悔，我现在最怕半夜接到售后电话——那种心悸，你懂吧。
行了，车间还有个急单要盯，就聊到这儿。希望这些血泪换来的经验，能让你少走点弯路。
