说实话，工业激光打标这玩意儿，我第一次接触是20年前。那时候觉得——哇，一束光在金属上精准刻字，科幻片似的。现在呢？满大街都是，但真正用得溜的，不多。好多厂子买了设备，最后成了车间角落里的摆设。💡 不是东西不好，是选型时脑子一热，被销售忽悠瘸了。这不，前阵子有个徒弟问我：“师傅，光纤机和紫外机到底哪个打塑料不糊？” 我差点笑出声——问得挺好，但问题本身就是个坑。
激光打标，原理简单说就是高能量密度光束把材料表层气化或者变色。可简单背后藏着无数细节。好比做饭，同样是火，有人烧糊有人做出米其林。❗ 这里头水太深。
光纤、CO₂、紫外……到底怎么选

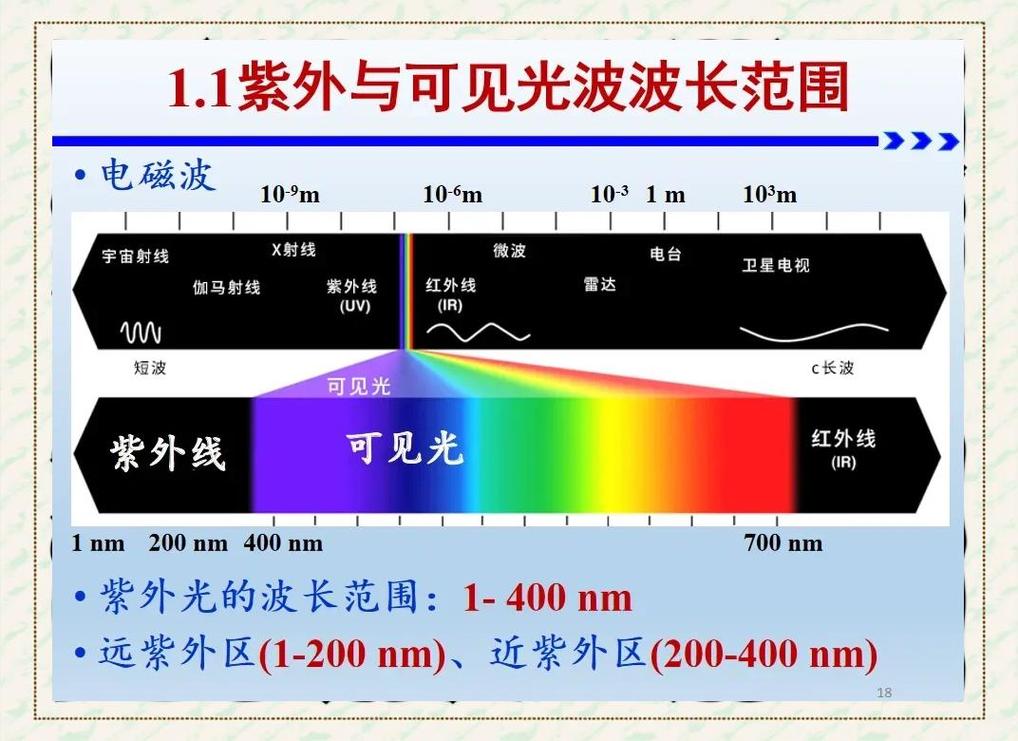

很多人上来就纠结参数。功率多少瓦？脉宽多少？其实先别盯着数字。你得搞清楚自己打的是什么材料。金属类——不锈钢、铝、铜，毫无疑问上光纤激光打标机，1064nm波长，金属吸收率好，标刻又快又深。塑料、玻璃瓶、PCB板之类，就得看情况。有些人拿光纤打黑色塑料，结果一打一个焦疤，回头骂机器不行。那就是没选对光源。塑料得用紫外激光打标机（355nm），冷光加工，热影响区小，不会烧糊。至于CO₂激光，波长10.6μm，对付木头、皮革、亚克力很赞，但金属不买账，除非喷了涂层。
有个惨痛案例：一哥们儿买了台光纤机想在PET塑料瓶上打生产日期，结果瓶身直接穿孔，报废了几万个瓶子。后来换成紫外机，问题解决。他吐槽：“销售当初信誓旦旦说全能，我差点没提刀去找他。” 😅 所以，别信万能机。没有最好，只有最配。
[IMG_LASER: 光纤激光打标机内部光路结构实物图]别小看了打标速度和深度这对冤家
现场调试最烦的就是兼顾速度和质量。产线上哗哗流，一秒打十个工件，你告诉我打深点？做梦。激光脉冲频率、扫描速度、填充密度，这三个参数互相掐架。想深，要么功率拉满要么减慢扫描，可功率高了热效应大，变形烧边；慢了效率跟不上。你得花时间找黄金点。有一次我给汽车配件打序列号，要求深度0.1mm以上，且不能有毛刺。试了三天，最后把频率调到80kHz，速度压到300mm/s，填充用0.03mm线间距，总算稳定了。那种感觉——爽！不是所有牛奶都叫特仑苏，同样不是所有打标机能顺手出细活。
问：打标深度到底怎么控制？是不是功率越大越深？
答：没那么简单。功率只是因素之一，更重要的是脉冲能量和单点作用时间。一般金属打深标，要选MOPA光纤激光器，能调脉宽。把脉宽拉长到200ns以上，单脉冲能量高，哐哐往下砸，深度就出来了。但脉宽太长热量积聚，边缘又会熔融。所以得配合高峰值功率短脉宽做清底。总之，深度是调出来的，不是买出来的参数。
维护那些破事儿，不说你也会踩坑
激光器娇贵。镜片脏了，功率直线下降。你拿手电照照打标头下面那个场镜，要是发现灰尘、油雾，赶紧用无水酒精擦。千万别用棉签使劲蹭，镜头膜一花，几万块就没了。我习惯用擦镜纸卷成尖角，轻轻从中心往外旋。还有水冷机，光纤激光器怕热，水温高了报警停机是常事。大夏天车间没空调，加个工业风扇对着水冷机吹——土办法，但管用。
问：打标软件里那个填充方式，什么“弓”型、“回”型，有区别吗？
答：区别大了！字小的用弓形填充，速度快但两端有收尾痕迹；圆形图案用环形填充边缘更光滑。双方向填充效率最高，但如果你发现字体有拉丝，可以改成单向填充，牺牲点速度换品质。软件是死的，人是活的。很多时候客户投诉效果不好，其实就是个填充策略没选对。
哦对了，说到软件，现在国产控制卡做得不错，支持DXF、PLT直接导入。但有些机器配的软件，那叫一个反人类。旋转轴标刻时零点漂移，累得你一遍遍对位置。建议买设备前，多问一句：“你们旋转轴是步进电机还是伺服？回零精度多少？”
💡 还有一个隐秘陷阱：激光安全。千万别以为红光指示安全就随便瞄。打标时的激光反射，尤其是加工高反材料（比如镜面铝），可能反射回光学系统烧坏隔离器，甚至伤眼。护目镜必须戴对应波长的防护镜，不是普通墨镜。我亲眼见过操作工不戴护目镜，结果眼睛红肿流泪，还好不是永久损伤。安全事故一出，什么效率收益全白搭。
现在市场卷得很，一台标准光纤打标机不到两万就能搞到。但烂货泛滥。激光模块虚标功率，振镜电机用劣质轴承，几个月就抖得你怀疑人生。买设备一定拆机看内部，激光器有无密封，振镜电机是不是斯卡纳或者国产大品牌。或者干脆租用试机，比你读一万篇评测有用。
工业激光打标，说到底，就是光机电软的组合，哪一环弱了都不行。它不是黑科技，是学问。你尊重它，它给你赚钱；你忽悠它，它让你赔本。希望每个搞机械的朋友，都能找到让自己省心的那台机器。真的，少走弯路，就是赚钱。
