做除尘这行十几年，我最怕的就是客户打电话说“过滤袋又破了”。那不是通知，是催命。布袋除尘，听着简单——不就是让含尘气体通过布袋嘛！但滤袋材质选错，运行温度差几度，清灰压力调不好……每一个小失误都能让你停产罚款。今天我掏心窝子聊聊滤袋选型和维护，不保证全面，但保证真实。
滤袋材质：你以为耐高温就够了？
很多业主指着技术协议问：PPS能扛200℃吧？我点点头，又摇头。能，但要看气里有什么。PPS确实是燃煤锅炉、垃圾焚烧的万金油——耐酸碱、便宜。可一旦烟气含氧量超过8%，它就会氧化，发脆，然后一碰就碎。我见过一个项目，用了还不到一年，布袋用手一捻，全成了粉末。后来查，引风机前段漏风，含氧量飙到12%。你说是袋子不行，还是系统设计坑？
芳纶（Nomex）耐温更高，240℃都不在话下，但它怕水。要是你的烟气含水量大，酸露点又在附近晃，芳纶水解起来比PPS还快。玻纤嘛，便宜耐高温，但过滤风速得压得极低，气布比一高，玻纤滤袋的折损率直线上升，尤其怕折，装袋时手重一点，寿命就减半。所以选材这事儿，没有最好，只有最合适。
还有PTFE覆膜，这玩意贵，但对付粘性粉尘有奇效。不过就算用了覆膜，如果粉尘颗粒太尖锐，像硅粉、焦粉，膜也扛不住多久。这些坑，都是真金白银堆出来的经验。
问：我厂是燃煤锅炉，烟气温度180℃，含硫高，该用什么滤袋？

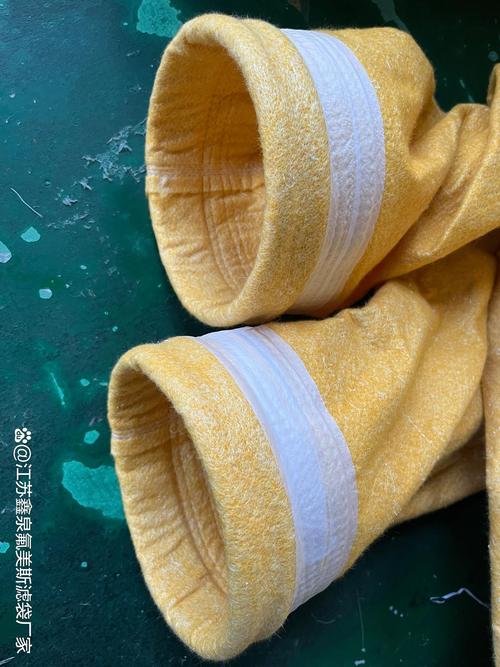

答：首选PPS，它耐酸碱腐蚀，持续耐温190℃没问题。但如果含氧量超过8%，你得小心了，PPS会氧化脆化。这种情况下考虑P84（聚酰亚胺）混纺，虽然贵点但抗氧性好。还有，别忽略酸露点，低温时硫结露腐蚀布袋，那比高温还致命。建议在系统里装个在线氧量仪，不贵，但能救命。

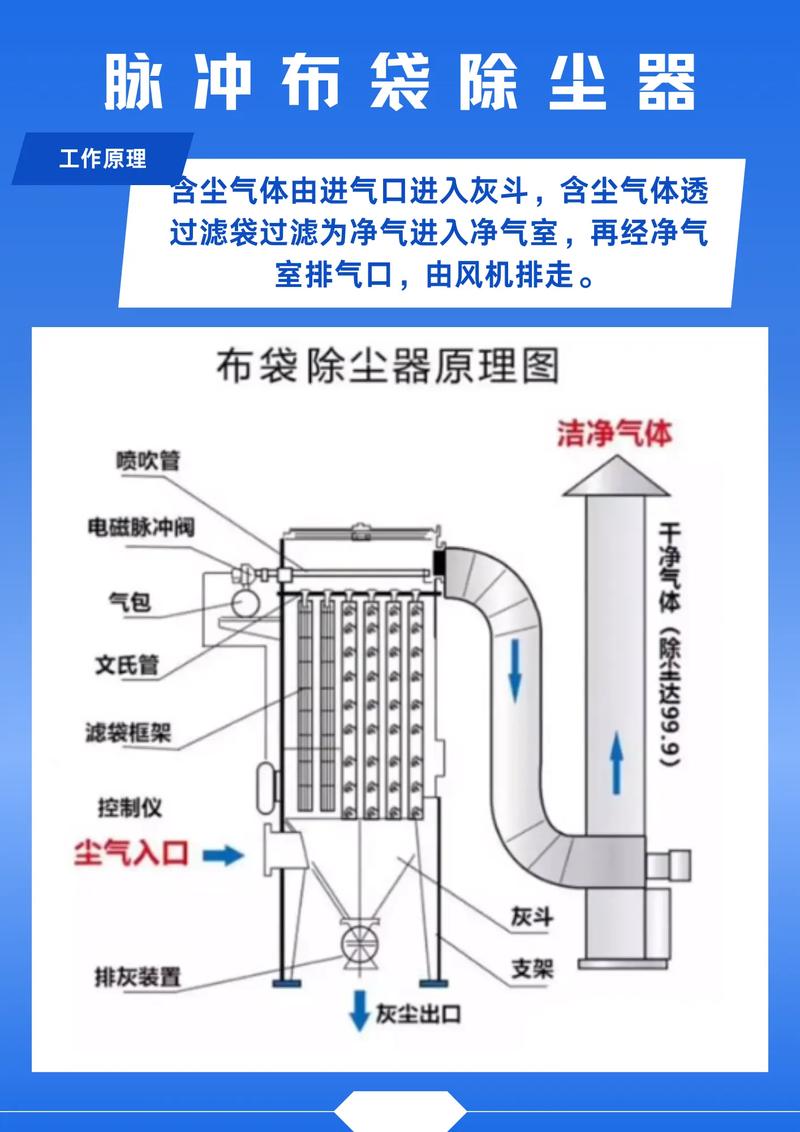

脉冲清灰：压力大不一定效果就好
有些厂，压差一高就死命调高喷吹压力，0.6MPa干到0.8MPa，就为了省那点清灰周期。结果呢？布袋吹破了，或者喷吹管对中不准，高压气流直接冲袋身，一条口子从上拉到下。我亲眼见过操作工拿扳手敲脉冲阀，说它“不听话”——脉冲阀要是会说话，估计得骂街。
脉冲喷吹的清灰强度，其实取决于压缩空气的释放速度和喷吹管与花板的配合，不是压力越高越好。一般清灰压力0.3-0.5MPa足够，粉尘特粘才考虑更高，但得配合离线清灰。还有个细节：压缩空气含水量。如果冷干机没配好或没按时放水，一喷吹全是水雾，布袋直接糊死。这时候你再看压差表，根本没降，反而升了。
问：我们布袋除尘器压差一直居高不下，清灰周期调到最短了也没用，怎么办？
答：先别急着调脉冲阀。查查是不是布袋已堵塞结露，或者是灰斗排灰不畅积灰了。另外，压缩空气压力不是越高越好，一般0.3-0.5MPa就够了，除非是粉尘粘性特大。还有脉冲间隔，太短的话压缩空气还没排干净又吹，浪费。用电子差压表监控，找到最佳阻力区间。如果是结露，就得提高进气温度或者保温伴热，不然换多少袋都白搭。

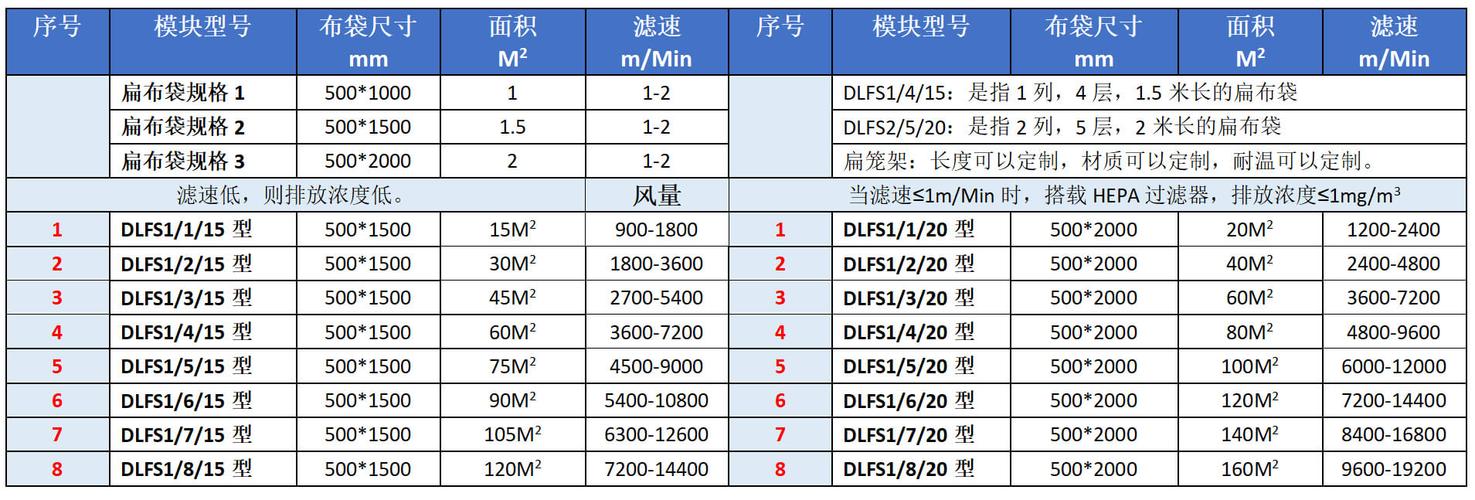

气布比：这个参数不抠，布袋寿命砍半
气布比，说人话就是过滤风速。这个数字是布袋除尘器设计的魂。很多厂家为了低价抢标，把气布比抬到1.5以上，设备尺寸缩水，报价好看，业主还觉得占了便宜。然后呢？滤袋一年堵死，风机全压开满，电费飙升，最后不得不降负荷运行或者提前换袋。算下来，省的那点设备钱还不够一年多交的电费和停产损失。
拿电厂煤粉锅炉举例，常规脉冲清灰，气布比0.8-1.2m/min比较稳。水泥窑头因为粉尘细、湿度大，有时候得压到0.7以下。遇到含尘浓度高的场合，比如高炉煤气净化，反而可以允许稍高些，因为粉尘层会帮助过滤。这完全是个经验加计算的活儿，不能只看样本。我每次都会让用户提供详细的粉尘粒径分布和工况，不然不敢拍板。

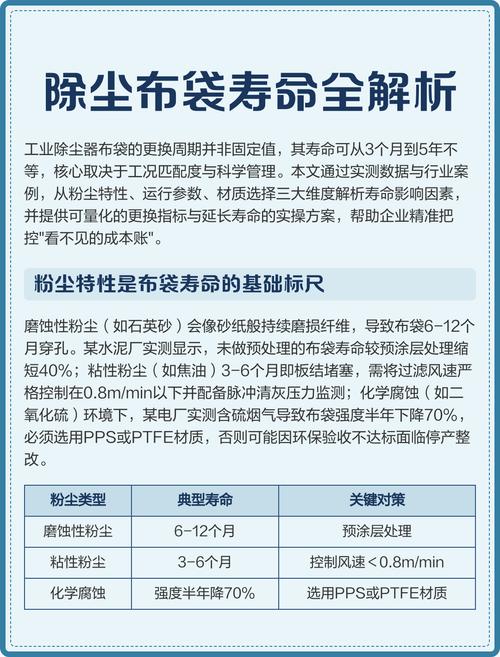

维护时这些细节，决定布袋寿命
装袋的时候，袋笼得检查毛刺，不然几下就磨破布袋。花板孔必须垂直，差个两度，袋笼斜着插进去，布袋就在花板孔边蹭啊蹭，早晚开膛。还有，新袋装完别立刻满负荷，最好先预涂石灰石粉或粉煤灰，在表面形成初次粉层，这叫“预涂层”，能让过滤精度立刻上来，还保护滤袋不被细尘直接塞死。
日常巡检，别光看压差，打开顶部检查门用手电照照，能发现喷吹管脱落、袋笼歪斜。在线检漏可以用荧光粉，撒一点在进口，然后紫外灯照净气室，有破袋马上显形。这个法子比等排放浓度超标了再停机能快好几天。我有次就是靠荧光粉提前发现三个破袋，避免了环保罚款，不然几十万就飞了。
说到这，还是那句话，布袋除尘不是买个设备装上就完事，它是个系统活。选型时多花点心思，维护时别偷懒，省的是日后几倍的成本。好吧，我又啰嗦了，但等袋破了半夜被叫起来去现场的时候，你就知道怨谁了。
