把二氧化碳玩明白了——工业焊接中的气保焊核心气体深度解析-中远盛泰工业

二氧化碳在焊接里到底干啥的？

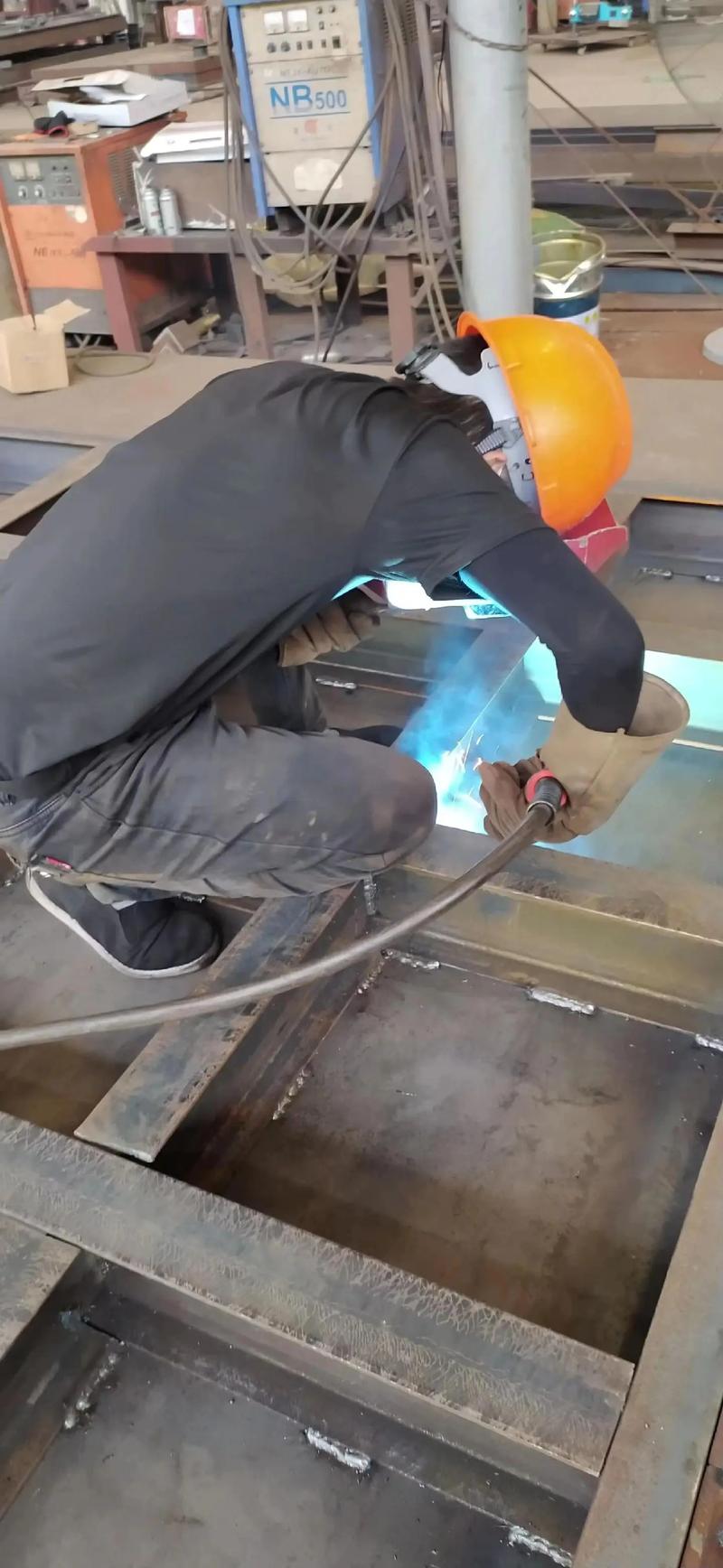

说到二氧化碳，外行想到的是温室效应，工厂里的人第一反应绝对是气保焊。没错，这玩意儿在机械制造车间里简直跟电一样重要。你要是去过焊接工位，肯定见过那根连着送丝机的焊枪，还有旁边立着的那个大钢瓶——里面大概率就是液态二氧化碳。纯的。工业级的。其实二氧化碳作为保护气体，原理特简单。焊接时电弧温度极高，熔池如果直接接触空气，里面的氧气、氮气就会跟金属反应，产生气孔、裂纹。这时候二氧化碳喷出来，形成一层气罩，把空气隔开…但说它简单吧，用起来门道多了去了。比如你可能不知道，纯二氧化碳焊接其实属于“活性气体保护焊”（MAG），而不是MIG。MIG用的是氩气这类惰性气体。活性在哪儿？高温下二氧化碳会分解成一氧化碳和氧，氧会氧化合金元素，导致飞溅多。但就是因为便宜啊！一瓶二氧化碳几十块，氩气多少？翻好几倍。所以大部分碳钢焊接，车间首选还是纯CO2或者混合气。成本摆在那儿。

飞溅大到怀疑人生？那是你没调对参数

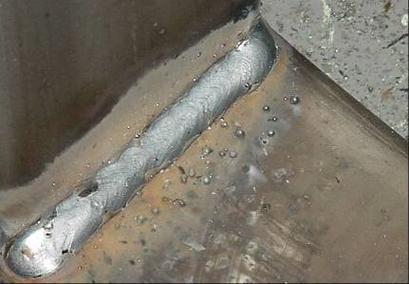

老焊工最烦的就是飞溅。尤其是纯CO2焊接，噼里啪啦，焊完焊缝两边全是小铁珠，清理起来劳神费力。但其实吧，这里头经验成分很重。我见过一个干了二十年的师傅，电流电压匹配得那叫一个丝滑，飞溅少得让人以为用的是混合气。诀窍在哪儿？电弧电压和送丝速度的匹配是核心。电压太高，熔滴成大颗粒过渡，飞溅猛增；电压太低，焊丝会戳到工件，也溅。通常160A左右电流，电压在22-24V左右比较平衡。但不同焊机特性不一样，得试。另外，干伸长度也不能忽略。焊丝伸出导电嘴太长，电阻热大，焊丝熔化快，电弧不稳。保持10-15毫米最佳。还有接地夹，别随便往锈铁上一夹，导电不良直接影响电弧稳定性。问：为什么有时候焊接时发出“噗噗”声，焊缝成型特别差？答：多半是气体流量没调好。二氧化碳流量一般控制在15-25升/分钟。太小了，保护不好，空气会侵入熔池，产生密集气孔，声音也不对。太大了？气体会形成紊流，反而把空气卷进去，浪费气不说，还容易造成气孔。还有可能是喷嘴被飞溅堵了一半，出气歪了。及时清理喷嘴，用防堵剂，是基本操作。

纯度！纯度！纯度！重要的事情说三遍

很多人不在乎这个。觉得买回来的二氧化碳都一样。真不一样。有的瓶子里含水量高，一焊接，水分在电弧下分解成氢和氧，氢气溶入熔池容易引发冷裂纹，尤其在焊接中碳钢或厚板时，氢致延迟裂纹能让你焊完的零件几天后直接开裂——那真是欲哭无泪。 ✅ 工业用液态二氧化碳的纯度通常要求≥99.5%，水分含量要低于0.005%。建议采购正规气体公司的产品，瓶身上有标识。如果你发现焊出的焊缝表面发黑、断面有微孔，先怀疑气体纯度。还有，气瓶用到最后剩一点的时候，里面杂质浓度变高，该换就换，别省那点钱。对了，冬天用气，由于汽化吸热，瓶阀可能结霜甚至堵塞，流量不稳。可以并联几个瓶子，或者用汽化器。南方可能没这感觉，北方零下十几度时，问题就暴露了。问：焊接不锈钢能用纯CO2吗？答：千万不要！除非你焊的是不重要、不承压、不生锈的东西。纯CO2焊接不锈钢会导致焊缝严重增碳，铬元素被氧化，失去耐腐蚀性。俗称“发黑”，焊缝看起来像铸铁一样。焊接不锈钢必须用98%氩气+2%氧气或二氧化碳的混合气，哪怕为了省钱用三元混合气，CO2比例也不能超过5%。这个坑别踩。

从焊接跨到激光切割：二氧化碳的另一面

虽然现在光纤激光切割机铺天盖地，但在非金属切割和一些厚板切割领域，CO2激光器依然能打。它就是用二氧化碳作为激光介质，输出10.6微米波长的激光。这玩意儿在切割塑料、木材、亚克力甚至皮革时，效率高、边缘光滑。而且在工业雕刻里也广泛使用。机械行业里，有些老式激光切割机还在服役，换个管子也挺贵。但说实话，CO2激光器光路调整复杂，能伺候好它的技术员越来越少，现在年轻人更愿意玩光纤。不过要是碰到20毫米以上碳钢切割，CO2激光的坡口质量有时候比光纤还好。这算是老家伙的倔强吧。💡 最后提一嘴，焊接用的二氧化碳也能做冷却。比如在机械加工中，有些刀具内部通液态二氧化碳，通过相变吸热快速冷却切削区，比传统切削液环保，而且没有残留。不过这个成本高，还没有普及。但说不定哪天就成了趋势。毕竟，工业领域就是这样，一个普通化学品，能玩出的花样远超你想象。二氧化碳，远不止“气体保护”这么简单。

把二氧化碳玩明白了——工业焊接中的气保焊核心气体深度解析

二氧化碳在焊接里到底干啥的？

飞溅大到怀疑人生？那是你没调对参数

纯度！纯度！纯度！重要的事情说三遍

从焊接跨到激光切割：二氧化碳的另一面

文章目录

最新文章

热门标签
