从那以后我再也不敢轻视这玩意儿。密封胶，看着不起眼，背后却是流变学、界面化学和工程力学的综合体。选错了，轻则滴漏跑冒，重则设备报废、安全事故。选对了，十来块钱一支的胶能保你几年太平。
先搞清你要对付的是什么介质

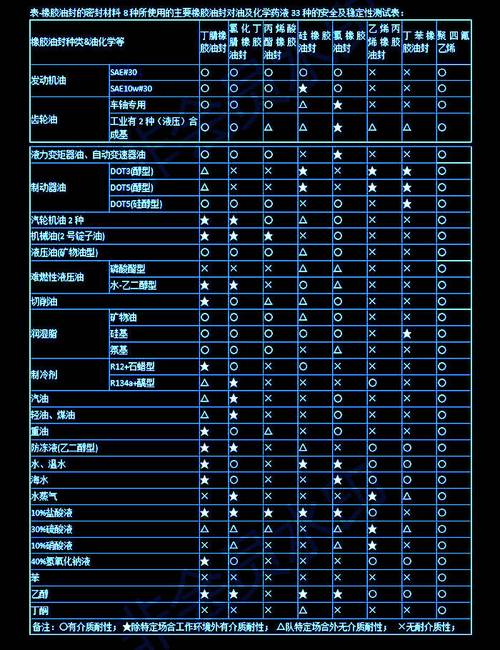

很多人上来就问“哪个牌子好”，却说不清密封介质。这就像去医院不说症状直接要药——荒谬。密封胶必须按介质来选：耐油、耐水、耐酸碱、耐溶剂，各个配方完全不一样。举个例子，我遇到过一家注塑厂，液压站的法兰面总渗油，换了七八种国产胶都不行。我让他们试试厌氧型平面密封胶，就是那种在金属面间隔绝空气才固化的胶。涂上后装配，几小时内形成坚韧的固体垫片，抗压力比传统橡胶垫强几倍。他们用后反馈：一年没漏一滴。惊喜不惊喜？
不过话说回来，厌氧胶也有死穴——对多孔表面无效，对某些活性金属还需要促进剂。对吧，化学就是这么多事儿。
✅ 小建议：如果介质是热油或高温蒸汽，直接考虑耐高温硅酮或改性聚氨酯，耐温范围要覆盖工况峰值再加30%余量。别问我为什么，那台反应釜的教训还不够吗。
表面处理——被忽略的90%
我见过最离谱的事：一个年轻技术员用香蕉水擦完法兰面，湿漉漉地就打胶。胶膜根本粘不住，固化后用手就能撕下来。密封胶不是万能胶，粘接强度极度依赖表面能。有油污、水汽、氧化皮，等于在涂胶前预设了分离层。彻底清洁是底线。机械打磨后再用丙酮或专用清洗剂擦拭，待表面完全干燥后再施胶。有个小技巧：处理完的金属面如果能在20秒内让水滴铺展成均匀水膜，说明表面能够了；如果聚成水珠，还得继续清洁。这招学自德国老工程师，简直通透。
问：密封胶固化后表面发粘是不是没干透？
答：不一定。有些密封胶如聚氨酯类，固化后表面会保持轻微粘性，这是为了吸收震动和位移。但如果环境湿度过低或A/B组分混合不均，也会导致永久性发粘。判断标准：用指甲轻压，如果留下不可复原的凹痕，就是未充分固化；如果只是粘手但按压有弹性，属于正常。别硬抠，抠坏涂层哭都来不及。
胶缝设计里的力学门道
密封胶是弹性体，不是结构胶，它抵抗不了撕裂和剥离。很多人把胶涂得厚厚一坨，以为越厚越保险，大错特错。胶缝的宽深比有黄金法则：对于接缝密封，宽度应为深度的2倍左右，且最小深度不宜低于3mm。太深，内部固化不充分；太浅，位移能力差。❌ 我还踩过一个坑：用硬质环氧胶去密封两块热膨胀系数差异巨大的材料。结果温度一循环，胶层直接被拉裂。正确做法是选用高弹性硅酮或MS聚合物密封胶，允许胶层在一定范围内伸缩。选型时牢记：胶的硬度、伸长率、拉伸强度必须与基材匹配，不能只看品牌。
问：密封胶固化时间太长怎么办？能加热加速吗？
答：可以，但别乱来。对于缩合型硅酮，适当加温（40-60℃）并提高湿度能显著加快固化。但有些单组分聚氨酯胶，加热过头反而会产生气泡、导致内部结构缺陷。最稳妥的是查阅技术数据表，严格按照推荐固化条件操作。实在急，就换用双组份快固型，不过要充分混合，否则局部不固化的惨案我还记得清清楚楚。
储存与失效：90%的问题出在冰箱里
密封胶极其娇气。我记得有次维修，领出的胶管底部挤出的是硬块——那批胶被放在暖气片旁烘了整个冬天。大部分胶的储存温度要严格控制在5-25℃，过高会提前反应增稠，过低会结晶析出。特别是湿气固化型胶，一旦开封，罐内剩余胶的寿命就进入倒计时。密封胶管口一定要弄干净，盖紧！不然下次用，前端早就固化了，拧出半根橡胶棒。💡 一个省钱妙招：拆封后倒置存放，让胶液封住管口，能延长寿命；或者挤出一点纯净胶充作氮气保护层。别笑，这些都是血泪换来的经验。
最终建议：建立密封胶管理制度，标签注明开封日期和适用介质，定期清理过期品。别等漏了再后悔。写这么多，就是希望同行少走弯路。密封胶，小东西藏着大学问，认真对待它，它就是忠诚的卫士；敷衍它，它便立刻翻脸给你看。
