工业涂料这玩意儿，用对了是铠甲，用错了就是裹脚布——费钱还耽误事。上周去一个老客户那看生产线，涂装车间刺鼻的气味让我直皱眉头，他们居然还在用高VOCs的溶剂型漆。管设备的王工挠着头说：“当初图便宜……” 得，又是这句话。
选型迷思：谁告诉你便宜就是性价比？
很多厂家采购工业涂料时，第一反应是比价。比价没错，但只比单价就太业余了。咱们算笔账：一公斤防腐涂料，A品牌30块，B品牌45块，看着省了15块对吧？ 但A品牌的固体含量只有50%，B品牌有70%。喷相同干膜厚度，B能多覆盖近一半面积。再算上重涂周期——沿海化工厂用B能扛5年，A两年锈得跟鬼一样。谁亏？
问：工业防腐涂料到底怎么选？老看他们说什么环氧、聚氨酯的，头大。
答：说个最简版本——环氧树脂耐化学腐蚀强，适合埋地管道、酸碱罐；聚氨酯耐候好，室外钢结构用得多。但是！混合着用更绝，先做环氧底漆，再上聚氨酯面漆，防护能翻倍。别一刀切，得看你的工况：是泡海水还是晒紫外线？有没有机械磨损？所以，你轻易不要只图省钱。
还有更神的，粉末涂料！前阵子给一个汽车配件厂推荐，他们嫌换产线贵。结果算完能耗和涂料利用率——粉末涂料利用率能到99%，液态喷涂也就50%左右，况且还能回收。老板当场拍大腿：“早不说！” 其实我早说了，他不信呗。
施工环节才是重灾区
就算选对了漆，施工翻车案例我能讲三天三夜。铁锈没除干净？喷砂等级Sa2.5？什么傻样都有。某次看一个桥梁涂装，除锈随便蹭两下就直接滚涂，我叹口气说：“这涂层寿命顶多两年。” 施工队长还跟我杠——去年台风季后，红锈水顺着桥墩流成了画，他们才信。
除锈只是第一步。涂装环境温湿度才是隐藏杀手。钢表面温度必须高过露点3℃，否则结露，漆膜会鼓泡。冬天硬着头皮施工，固化慢，涂层软得像橡皮泥。一定要用露点仪实测，别靠经验拍胸脯。我是说过，工业漆不是刷墙，它需要在特定条件下“成膜”，差一度都不行。

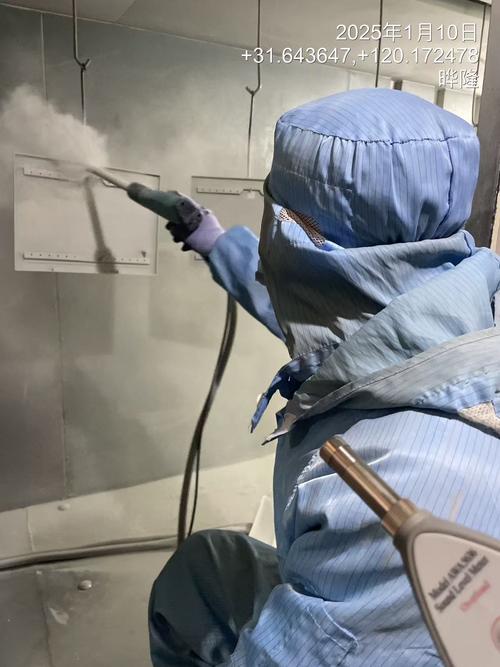

喷涂设备也讲究。无气喷涂比空气喷涂效率高，但枪嘴口径、喷涂压力匹配不好，漆雾满天飞，浪费大。我去过一家厂，他们自制的料，稠得能拉丝，还硬用常规喷枪。我默默掏出量杯和白纸做了个简单流挂测试，他们技术员脸红了。
水性工业涂料的真相
环保风越刮越猛，水性漆成了香饽饽。可它真不是拿来就能用。实话跟你说，我踩过坑：给一个农机厂推水性防腐漆，结果冬天烘干线跟不上，漆膜干不透，附着力一塌糊涂。后来加了红外预热，又调了配方里成膜助剂的比例，才搞定。
水性工业涂料的优点明显：VOCs低，不燃不爆，工人健康有保障。但缺点也扎心：对施工环境要求苛刻——温度低于15℃就别想干得漂亮，湿度太高也容易出问题。金属基材的闪锈更是噩梦，必须加防闪锈剂。可它不耐闪锈助剂又是另一种成本。
问：我们厂打算换水性工业漆，担心成本上去了，性能还打折，怎么破？

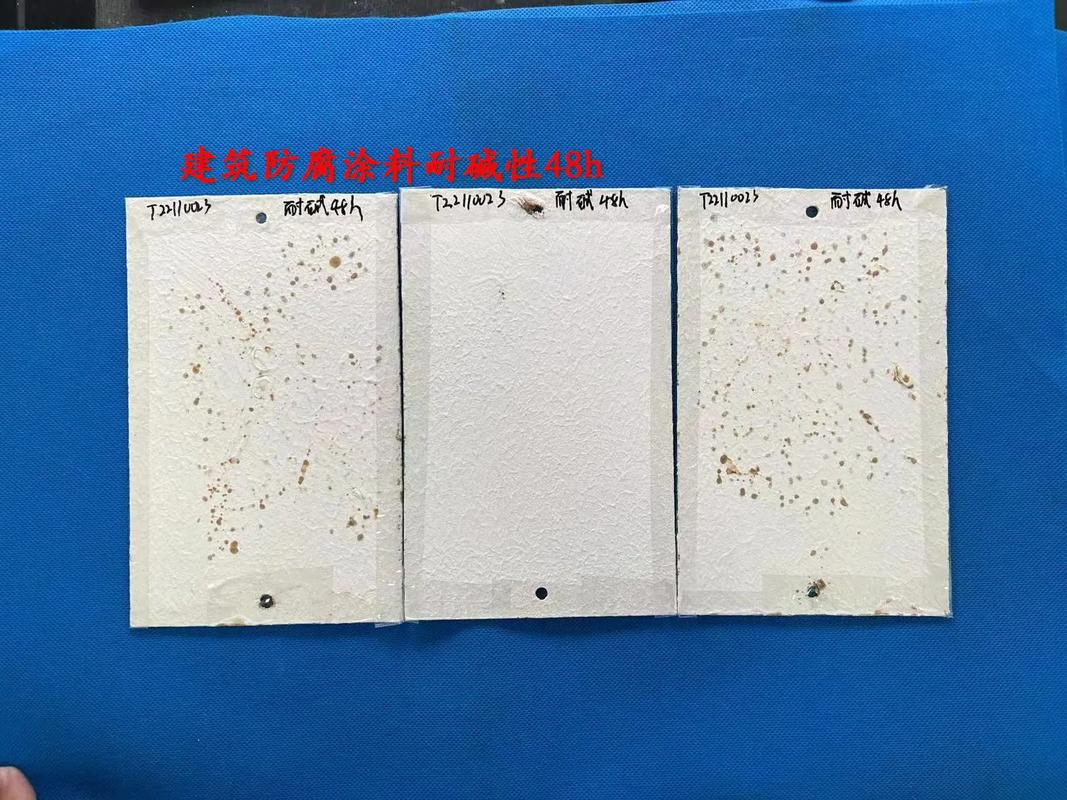

答：先做个测试呀！拿你典型的产品，各拿溶剂型和水性漆做对比样件。测盐雾、附着力、冲击。数据不会骗人。我帮一个做电力柜的客户测过，水性双组分环氧底漆的盐雾能到600小时，比他们原来那垃圾溶剂型强多了。成本？漆价确实高，但一算施工场地通风改造省的钱、危废处置费省的钱，综合成本还低了呢。
还有个误区：水性漆就不用做底处理了？大错特错。油污、锈蚀一点不能少。而且水性漆的润湿性差，不注意就打底漆附着力不足。所以呀，前处理必须更讲究，脱脂磷化不能省。我常开玩笑：把涂装当谈恋爱，前戏不做足，后面能爽吗？粗俗但真实。
有一次去看展，一家外资品牌秀了个水性无机富锌涂料，耐温400℃，盐雾10000小时！我当场不淡定了，围着问了一下午。后来用在一个余热回收管道上，效果真棒，就是施工需要绝对干燥，否则开裂。所以没有万能药，对症下药才是硬道理。
说到底，工业涂料这个领域，买的是服务方案，不是一桶液体。供应商的技术支持、现场指导，比那点差价值钱百倍。我建议，别只看牌子，到要看看他们的案例库和技术团队有没有真本事。好了，啰嗦这么多，希望你别再走弯路了——虽然总有人会走，这就是人性。
