第一次见超声波清洗，是在一家精密轴承厂。油污糊住的钢珠，丢进槽里，嗡嗡几分钟，捞出来像新的一样。我承认，当时心里就一个字：服。
但后来自己搞，才发现门道太多了。真的多。选错频率，工件能被“打花”——对，就是表面出现麻点。用错清洗液，泡沫淹了车间的事也不是没听过。所以今天，我打算把超声波清洗这点事，从我踩过的坑里，掰开揉碎讲讲。
它到底怎么“洗”干净的？不是什么刷子

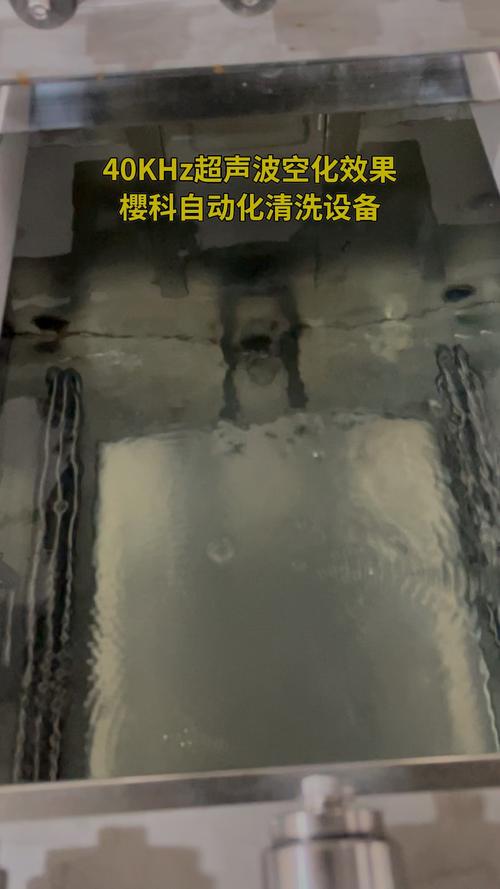

很多人以为超声波清洗就是靠振动，像刷子高速刷。其实完全不是。核心是空化效应。简单说，超声波在液体里产生无数微小气泡，这些气泡瞬间生成、瞬间破灭，释放的能量能把污垢从工件表面“撕”下来。是撕。尤其那种几十千赫兹的频率，气泡破灭的冲击力大到可以打穿铝箔——我做过实验，薄铝箔放进去，没一会儿就全是小孔。
说到这里，有些人会问：那频率是不是越高越好？大错特错。频率直接决定了气泡的大小和冲击强度。低频（比如25kHz）气泡大、冲击猛，适合大工件、重油污；高频（80kHz以上）气泡细腻，适合精密零件、光学玻璃。选错了？轻则洗不净，重则损伤表面。我见过有人把电路板放进低频槽里，焊点都震松了。
清洗液：不是随便兑点洗洁精就行
一个常见的误解。超声波清洗必须用专门的清洗液，不能乱来。为什么？因为空化效应需要液体有一定表面张力和粘度匹配。纯水？空化阈值高，气泡难生成。用洗洁精？起泡剂会让泡沫吸收超声波能量，清洗效果直线下降，而且泡沫溢出槽体，电气部件短路，危险！💡 一定要选低泡、或者无泡的专用清洗液。除油用弱碱性，除锈用酸性，精密电子件用溶剂型。温度也关键，多数水基清洗液在50-60摄氏度时空化效果最好，太高了液体里溶解气体增多，会缓冲气泡破灭的能量。
问：自家作坊清洗小零件，能不能用家用超声波清洗机？
答：可以，但别期望工业效果。家用机功率小，换能器一般是粘贴的，空化强度低。洗眼镜、首饰还行，洗化油器？算了。工业用的大功率机，换能器是螺栓紧固的，频率稳定，而且带扫频功能，能让槽内声场均匀，而不是只在一个点强洗。另外，家用机很多连加热都没有——温度对除油影响太大了，常温下洗油腻腻的齿轮，效果至少打对折。
问：超声波清洗会生锈吗？我的模具洗完就锈了。
答：会！而且非常常见。因为超声波清洗把工件表面的防锈油膜都去掉了，材质直接暴露，加上水基液，不锈才怪。解决办法：清洗后马上做防锈处理，或者在清洗液里加入防锈剂。如果用碳氢溶剂，倒是没锈，但成本高，还得防爆。所以工艺流程不能只看清洗这一步，漂洗、烘干、防锈，环环相扣。我就因为这个，报废过一批轴承圈，肉疼。
槽里那些看不见的“死角”

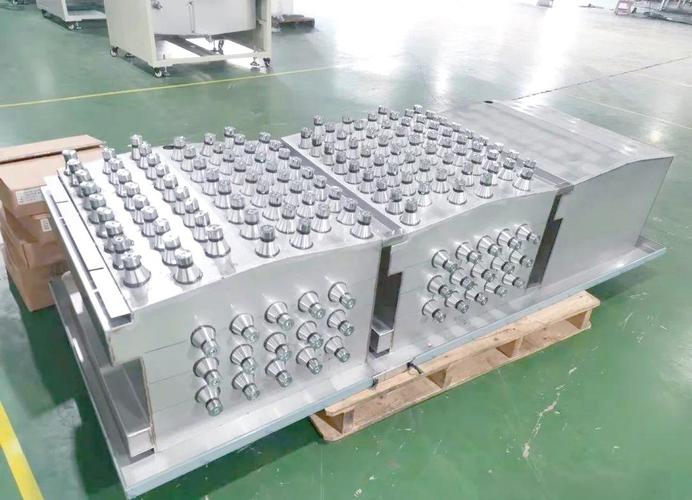

超声波清洗有个特点：声波直线传播，有阴影。工件如果堆叠，或者放在篮子里，声波被遮挡的地方就洗不到。✅ 正确做法是让工件悬挂，或者用旋转支架，让各个面都充分暴露。清洗篮的网眼也要大，否则影响声波穿透。还有，槽体的材质，必须是304或316不锈钢，耐腐蚀，而且对声波反射好。以前用普通钢板槽，没多久就穿孔，液体漏到换能器上，整台机烧了。
功率密度呢？一般建议每升液体配10-20瓦的超声波功率。太低，空化不够；太高，会产生空化腐蚀，工件表面受损，而且换能器寿命短。我试过把功率调太大，结果不锈钢网篮的焊接点都被震裂了。所以，参数匹配是个精细活。有些设备有功率调节，但那是调振幅，不是真正改变功率，实际效果要看工件清洗结果。
说实话，超声波清洗现在应用太广了。从五金件除油，到电子行业助焊剂去除，再到医疗器械除血污，甚至珠宝行业恢复光泽。但越是普及，越多人觉得“买台机器丢进去就行”。不是的。这是一门需要经验的表面处理技术。工业上，超声波清洗常常和前处理或后处理配合，比如清洗前先喷淋，去掉大块泥沙；清洗后漂洗，然后热风干燥。有时候还要加真空脱气，把液体里溶解的空气抽出来，提高空化效率。
一个最近看到的趋势：超声波清洗用在3D打印后处理，去除复杂流道里的残留粉末，非常有效。那种金属打印件内部曲折，普通方法根本搞不定。超声波加上专用粉末移除液，效果让人惊喜。不过挑战也大，得控制好频率和时间，防止损伤薄壁。
最后想吐槽一点。市场上那些宣称“工业级”的超声波清洗机，很多虚标功率。号称600瓦，实测连300瓦都不到。换能器数量少，粘贴工艺还差。买的时候务必看换能器排布和固定方式，重的、螺栓锁紧的才靠谱。价格当然也上去了，但跟清洗质量不稳定、设备三天两头修比起来，划算。
所以，超声波清洗远不是“放进去、拿出来”那么简单。它是一种可控的物理化学过程。理解了空化，理解了匹配，才算入门。别让设备吃灰，或者毁掉工件，再回头找原因。那时候，学费就贵了。对吧？
