干了二十年机械，从学徒到总工，最烦的就是年轻技术员拿着图纸问我：“张工，这块板子写个防滑板就行了吧？”行什么行！你要是在我面前，我非得拉你到车间看看，去年那批没选好导致的滑倒事故报告还在我抽屉里。说实话，防滑板这东西，太不起眼了，不起眼到很多人觉得它就是块废钢板。但真出事了，它比任何大设备都让人头疼。
今天，我就随便聊聊，想到哪说到哪。
别被“防滑”俩字骗了，它其实是个系统
刚上班那阵子，我们厂做一条输送线，走道用普通菱形花纹板。用了三个月，操作工一个个滑得跟溜冰似的，尤其是夜班，照明不好，摔了几次。我当时就纳闷，这花纹挺深啊。后来才明白，那环境有油雾，花纹槽里灌满油泥，比镜子还光滑。所以，防滑不是靠一块板，而是靠板+环境+维护。
选防滑板，我现在的思路是逆向的：先看什么不能选。如果你车间有大量切削液，别只用简单的花纹板，得考虑排水设计，比如网孔板或者高齿纹的压焊板。如果是在户外，雨雪多，必须考虑耐候性和结冰，有些板子雪积后冻成冰壳，照样滑。还有，重型货车经过的地方，普通铝合金防滑板用不了一个月就变形，得用钢制或复合材料。
我曾经参与过一个海洋平台的项目，甲方指定要双面花纹不锈钢防滑板，因为下面会泼溅海水。起初想用304，后来检测氯离子浓度高，果断换成了2205双相不锈钢。成本翻了三倍，但至今没出过问题。有时候，贵的就是对的，尤其是涉及到人命。
花纹、材质、厚度——三个参数背后的猫腻
市面上的防滑板，花纹种类之多，能让你眼花缭乱。最常见的菱形（绿豆形），经济实惠，适合干燥环境；圆豆形，防滑稍好，但积灰；扁豆形，兼顾排水，受欢迎；柳叶形，装饰性强，防滑一般。现在还有一种六角形花纹，说是从欧洲流行过来的，清理方便，但模具贵。我一般建议工业场合别整太花哨的，实用第一。
材质上，碳钢Q235是基础款，但别忘了做表面处理。热镀锌比冷镀锌强得多，镀层厚度够，几年不锈。我以前吃过亏，一个户外梯子，用了冷镀锌板，一年就锈穿，差点摔了巡检工。后来强制规定：户外必须热镀锌，或者直接上耐候钢。

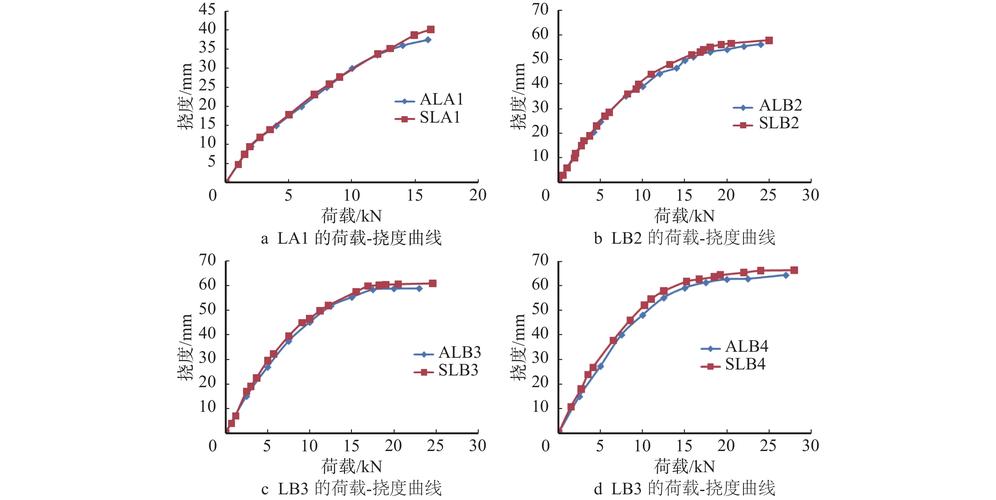

厚度呢？有人以为越厚越好。错！太重了增加成本，而且支撑结构受不了。一般的走道踏板，3-4mm花纹板足够；如果走叉车，至少6mm，而且要密肋支撑。我见过最离谱的设计，用2毫米的板子铺设备平台，人站上去直晃，验收直接打回。所以，厚度不是孤立参数，必须结合跨距和载荷。
问：我们采购的防滑板焊不住，老是开焊，怎么回事？
答：多数是材质问题，可能供货商给了高碳板，可焊性差。也可能是焊接工艺不对，薄板没预热，或者焊条选错了。检查下材质单，如果含碳量高于0.25%，焊接就得小心了。建议和供应商签技术协议，明确注明可焊性要求。
问：防滑板的防滑性能有没有量化指标？
答：有。国内标准一般用静摩擦系数或倾斜平台法。比如GB/T 24179-2009规定，干态下摩擦系数不低于0.5，湿态不低于0.3。但实际现场，你得考虑油、水混合工况，最好做模拟实验。有个简单办法：穿工作鞋在板子上走走，感受一下阻力，比看数据直观。
安装和维护，那些血泪史
安装防滑板，最忌讳的就是死脑筋。钢板热胀冷缩，不留伸缩缝，夏天一拱，冬天一拉，焊缝撕裂。还有，固定方式也不能全用焊接，因为维修时拆不下来，得配合螺栓连接。我现在设计，一般一端焊接，另一端用椭圆孔配螺栓，允许微小位移。
另外，防滑板表面的清理，不能等。油污积到一定程度，用高压水枪都冲不掉，得用专用的除油剂，甚至碱洗。有的厂工人图省事，往上面撒锯末，那纯粹是糊弄鬼，油吸掉了，防滑纹也糊死了。得定期清理，尤其是食品厂，还得用不锈钢专用刷子，避免污染。
说到检查，我建议每周走一圈，重点看焊缝有没有裂纹，螺栓松没松，花纹磨损程度。如果发现板面出现亮光，说明摩擦已经不行了，尽快更换。别心疼那点钱，一条人命值多少钱？
最后再聊点敏感的。现在有很多卖防滑板的，报价低得离谱。你问他标准，他说不出；问他材质单，他给你造假。我见过最夸张的，用普通铁皮压上花纹冒充钢板，一压就穿。所以，定供应商别看广告，看口碑和样品。拿到样品，量厚度，划硬度，甚至去测一下化学成分。这行水深，但只要你较真，就不容易淹死。
行了，不知不觉说了这么多。总之，防滑板虽小，却关乎着每一个工人的脚下安全。可别等摔了人，才想起来它。
