我干了二十几年机械制造，说实话，每次坐进车里拉过安全带，还是会下意识地看一眼锁扣。咔哒一声，清脆，安心。但你可能从来没想过——这根看似平平无奇的带子，居然藏着一整套微型机械宇宙。真是挺有意思的。
先抛个观点：安全带是目前汽车上成本最低、但设计冗余最高的安全件。没有之一。别急着点头，往下看你就明白我在说什么。
织带？那可不是普通布条
很多人以为安全带就是厚一点的尼龙带。错。大错特错。它其实是高模量涤纶长丝编织而成——注意，是高模量，不是普通的涤纶。模量直接决定延伸率。碰撞瞬间，你不能让织带像橡皮筋一样弹出去，对吧？那肋骨就遭殃了。所以理想的延伸率要控制在6%~7%左右，某些部位甚至要求低于4%！这数据我背得比自家车牌号还熟。

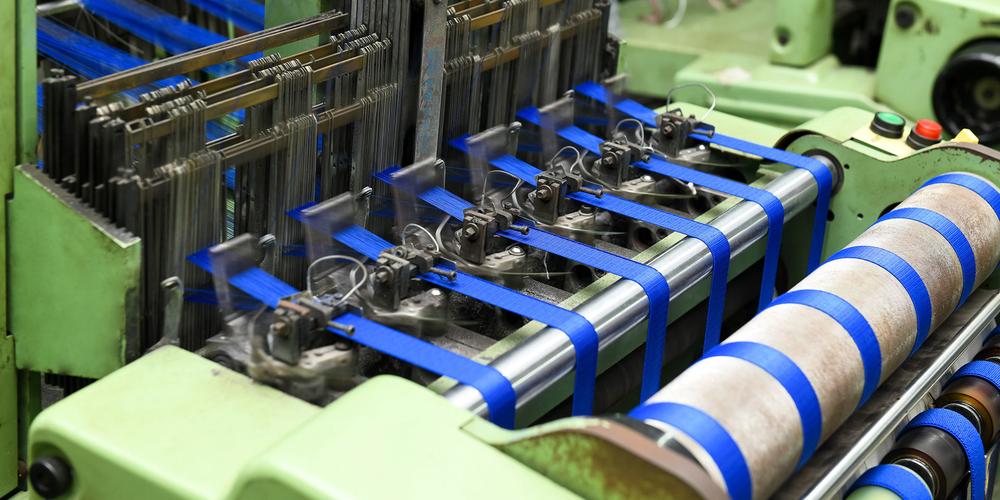

说到编织工艺，现在主流的是斜纹结构，经纬密度极高。你拿放大镜看，纹路清晰，边缘收得利落，没有毛刺。劣质品呢？密度稀疏，手感发硬，对着光一照，透光不均匀——这种带子在动态冲击下会局部断裂，想想就后怕。不过话说回来，好织带也不贵，几块钱的成本差异，某些主机厂居然还省？我真想骂人。
还有一个被严重低估的东西：染色与涂层。安全带不是织完就拉倒的。它要经过高温定型、染色、耐磨涂层处理。涂层得薄，还得牢，要不然用久了起毛球，卷收器阻力变大，拉不出来也缩不回去，烦死。我记得有一回帮朋友修老车，安全带卡死，拆开一看，织带边缘磨出絮状纤维，全堵在导向件里。他居然还说“没事，慢慢拉就行”——我当时就吼了他一顿。安全意识啊，朋友们！
锁扣与卷收器：精密到能当手表零件看

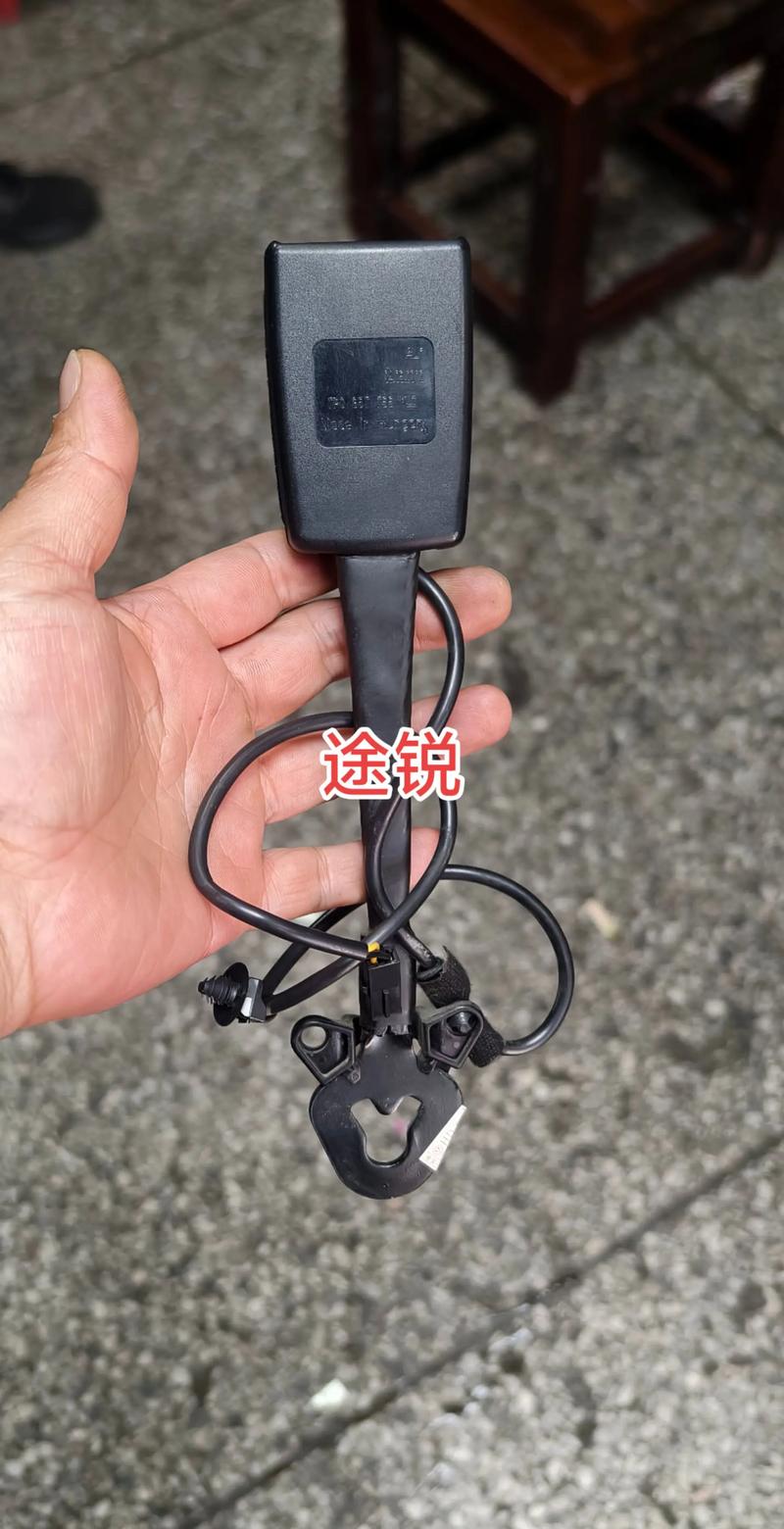

锁扣，这玩意儿看着就是个铁片加弹簧。天真。里面结构复杂着呢。核心是一个棘轮棘爪机构，还有预紧装置。当你猛拉安全带，或者车身剧烈倾斜，钢珠或摆锤会触发卡锁，瞬间咬死。这要求在5ms内完成动作。5毫秒！比眨眼快15倍。
制造上，锁扣的冲压件要用到精密级进模，尺寸公差控制在±0.05mm以内。热处理也很关键，表面渗碳，硬度要达到HRC 45-50，否则频繁插拔会磨损，导致锁不牢。我见过翻新件，硬度不够，插进去虚位大，颠簸路面还会自己弹开——这不是杀人工具吗？
卷收器更绝。现在都是预紧式加限力式。电控或机械触发，在碰撞瞬间反向拉紧织带，把你牢牢按在座椅上。然后限力阶段，通过扭力杆变形吸收冲击能量，防止压迫胸腔。原理说起来就几行字，制造却考验金属冶炼和精密装配。扭力杆的屈服强度必须精确匹配设计值，过载保护曲线稍有偏差，要么拉不住人，要么勒断骨头。❗有些小厂直接省略这个步骤，简直丧心病狂。
问：既然卷收器这么关键，日常怎么知道它工作正常？
答：一个土办法：缓慢拉出安全带，然后用力一拽，应该能立刻锁止，松手后能顺畅收回。如果发卡或者完全锁不住，别犹豫，马上换！不要自己拆开修，内部有强力弹簧，崩开可能伤人。
问：安全带锁扣有时候插不紧，或者很难拔出来，是什么原因？
答：八成是灰尘和碎屑卡在锁孔里。可以用压缩空气吹一下，或者喷点电子触点清洁剂，千万别用油性润滑剂，会吸附更多脏东西。如果还不行，检查锁舌是否变形，变形的直接换总成。千万别凑合开，那是拿命赌博。
撞一撞才知道：动态测试与国标底线
很多人不知道，安全带出厂前要挨多少揍。动态滑车试验，用的是真车真撞，或者加速滑台，模拟50km/h正面碰撞。假人胸位移、骨盆移动量，都有严格上限。织带断裂强度国标要求14700N，优秀企业会做到20000N以上——差不多2吨的力。你想想，挂一台小轿车在上面都不断。可有些二流产品，静载测试就勉强达标，动态冲击下表现一塌糊涂。
还有耐老化测试，模拟十年使用环境：紫外线照射、高温高湿、冷热循环。劣质织带三个月就褪色变脆，强度下降30%。我见过某地批发市场的货，拆开一股味道，染料有毒也就算了，强度连标准一半都不到。这种东西流出来，监管部门真该好好查查。
说个欣慰的事：国内新标准越来越严，已经对标欧规。预紧、限力、高度调节都成了标配。不过话又说回来，标准归标准，执行看良心。前几天参观一家供应商，全自动生产线，视觉检测在线监控，废品自动剔除，真爽。这样的产品，我才敢推荐。
问：改装方向盘或座椅，会影响安全带功能吗？
答：绝对会！很多人换了赛车座椅，却沿用原厂安全带，安装点角度变了，织带路径不正，碰撞时可能滑脱或者勒到颈部。必须配合四点式安全带和防滚架。而且，四点式安全带没有卷收器，日常用极不方便，别乱改，除非你天天跑赛道。
问：儿童乘车，为什么不能用成人安全带？
答：成人安全带设计给体重36kg以上、身高140cm以上的人群。儿童骨盆未发育完全，碰撞时安全带会滑入腹部，造成严重内伤。必须用儿童安全座椅或增高垫，把安全带引导到正确位置。这可不是矫情，血淋淋的案例太多了。
最后啰嗦一句。安全带，这根普普通通的东西，凝聚了太多材料科学、机械设计和人命关天的考量。下次上车，别嫌它烦，系上之前，不妨摸一摸织带的纹理，听一听锁扣的啮合声。那是工业给予我们最廉价也是最奢侈的保护。
