说到分布式控制系统——也就是DCS——外行人觉得就是一堆机柜和屏幕。但干过项目的都懂。这玩意儿，伺候好了是定海神针，出点幺蛾子，分分钟让你怀疑人生。💢 我在西北一家化工厂调系统的时候，就碰上操作员骂骂咧咧说流程画面卡死。结果查下来，不是CPU爆了，是一根破Profibus线被老鼠咬了。对，老鼠。谁能想到？
DCS到底是什么？和PLC划清界限
很多人爱问：“DCS不就是个大号PLC吗？” 啧。这话外行听着没毛病，内行能跟你急。PLC（可编程控制器）逻辑处理是强项，比如产线上哪个气缸伸缩、转盘转多少度，它算得明明白白。但过程控制——那种温度要按曲线爬升、压力得控制在0.5%误差内、还有前馈-串级一堆复杂回路——PLC做起来就吃力了。DCS天生为这个而生。它的数据库是全局的，一个标签改了，所有操作站同步；它的控制周期可以慢到200ms但稳定得要命；而且，它的冗余，是真冗余。
问：DCS和SCADA又是什么关系？我老听人混淆。
答：简单说，DCS是管控一体，偏向过程；SCADA是监控为主，偏向广域。比如一条输油管线，几百公里，中间十几个阀室，用SCADA很合适；但一个炼油装置，反应器里流化床密度要精确控制，必须上DCS。不过现在界限模糊了——很多SCADA也带软PLC功能，但底层架构的实时性和可靠性，跟DCS还是没法比。
架构与冗余：它为什么敢说“可靠”
记得刚入行时看一套Honeywell TDC3000的图纸，头皮发麻。不是复杂，是它那种分布式I/O的理念彻底。一个控制站管十几个机笼，每个机笼又带远程I/O，通讯还分冗余的UCN网和Data Hiway。当时就想，这要坏一个节点，能不瘫？——结果人家告诉你，所有通讯模块、控制器、电源，全是1:1冗余。主控制器切换时间小于20ms，操作站随便关一台，丝毫不影响。这种骨子里的容错设计，是几十年血泪教训磨出来的。

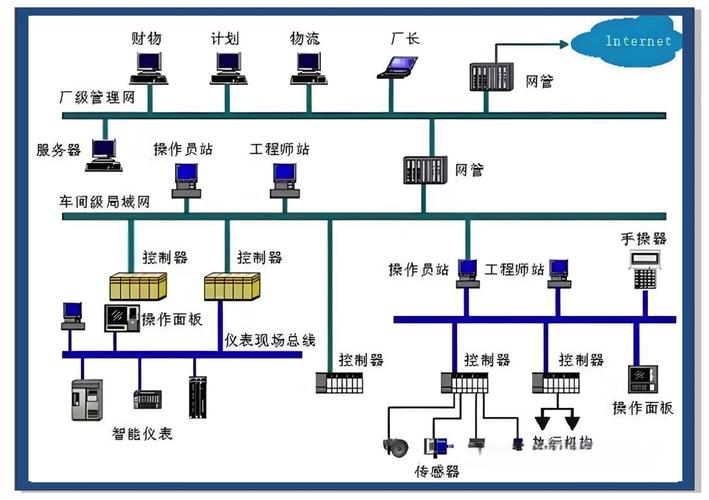

炼油厂DCS冗余控制器切换机制示意图
但话说回来，冗余不是万金油。我见过最蠢的故障：两路电源都从同一个配电柜引，母线短路，直接双路掉电，冗余个寂寞。现场工程师当场崩溃。❗ 所以DCS供电设计，UPS加第三路应急，必须独立馈线。这是常识？对。但就是有人犯。
现场总线那些坑，踩过了才懂
DCS离不开现场总线。早年间模拟信号，4-20mA拉一堆线，维护量吓人。后来数字化，Profibus PA、FF、HART满天飞。理想很丰满：一根电缆，挂几十个变送器，还双向通讯。现实呢？某个网段终端电阻没拨对，或者屏蔽接地不规范，整个段子数据乱跳。有一回，一个储罐液位计数值在DCS上跳广场舞，仪表工死活找不到原因。最后发现，是隔壁电焊机没接地，干扰顺着铠装层串进总线。你说气不气。

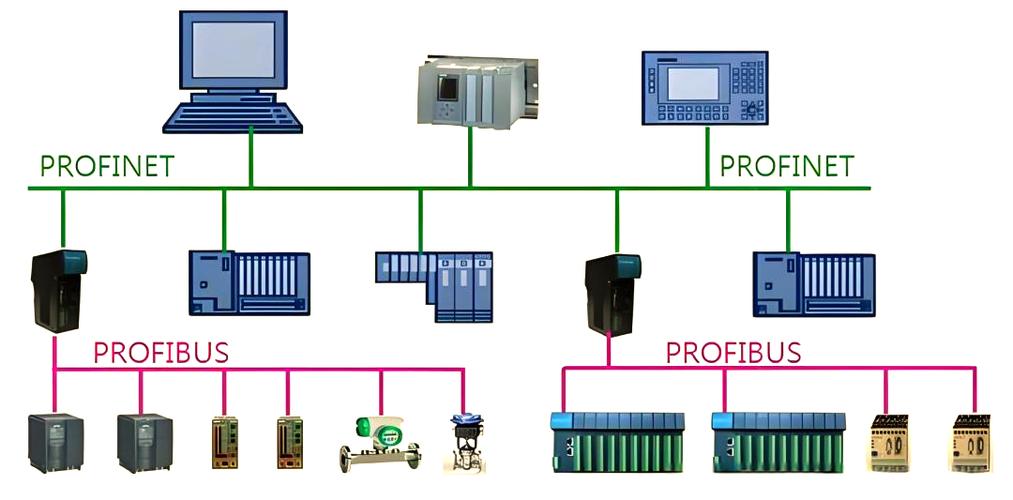

DCS系统现场总线Profibus网络接线与终端电阻设置实拍
不过，工业以太网现在靠谱多了。EtherNet/IP、Profinet，甚至OPC UA over TSN，让DCS上行连接MES、ERP变得前所未有的通畅。之前一个MES项目，要取反应釜温度历史曲线，用OPC DA还要配DCOM，麻烦死。现在OPC UA，安全证书一配，直接订阅。真心感叹技术进步。💡
问：DCS选型，到底看什么？品牌？价格？还是功能？
答：说实话，老板看价格，工程师看可靠性。但最重要的是——售后。国外大厂像艾默生、霍尼韦尔，系统贵得离谱，但卡件坏了顺丰次日达；某些国产，价格是三分之一，但备件等两周，装置停车损失谁担？还有，对工艺的匹配度。比如精细化工，配方批次管理是核心，那就得看BATCH软件功能；电力行业，快切、同期要到位。不能只看IO点数。再有就是扩展性——现在都讲究与上层IT融合，系统对外接口是否丰富，是否支持Web客户端，都是要命的点。
维护与调试：那些让人血压飙升的瞬间
DCS调试，永远有意想不到的“惊喜”。回路检查，接线端子紧固，这些基本功就不说了。最怕的是逻辑组态里的“小聪明”。某次，一个顺控程序在离线仿真时完美，上线后却总在第三步卡住。查了三天，发现是因为一个模拟量信号上电瞬间有个5秒的干扰尖峰，被联锁程序抓到，触发了一个隐藏的复位条件。最后加了延时屏蔽，才消停。这种事，不经历是没法体会那种深夜在控制室对着代码抓狂的心情的。
还有，版本管理。组态修改没归档，时间一长，谁动了什么根本不知道。遇到过最离谱的：旧版程序覆盖了新版的，导致联锁值全部回到原始设计值。幸亏发现及时，不然……不敢想。所以，现在我都强迫自己，每个修改必须写注释、签日期，哪怕是凌晨三点。
问：DCS的未来会怎样？会被边缘计算取代吗？
答：不可能完全取代。DCS的确定性、安全性是几十年工业验证的。但融合是肯定的。边缘计算可以解放DCS的计算压力，把高级控制算法（APC）、预测性维护放到边缘侧，DCS纯粹做执行和基础保护。还有无线仪表，现在ISA100.11a、WirelessHART已经不少在用了，颠覆了布线方式。但无线在关键控制回路？暂时还不敢。毕竟，信号延迟和干扰，风险太大。未来趋势是DCS变成数据底座，向上开放API，让更多智能应用调用。那才是真正的分布式智能。
总之，和DCS打交道，真的是又爱又恨。它不会让你无聊，永远有新问题；但搞定一条复杂回路，装置平稳运行几个月，那份成就感，也是实打实的。这大概就是工业自动化的魅力吧。
