前阵子车间突然停机，整条输送线像被施了咒一样死寂。操作工跑来说工业链条断了。我走过去一看，断口齐刷刷的，心里咯噔一下——这绝不是普通的过载拉断。说实话，干了十几年设备维护，最怕的就是这种莫名其妙的失效，你根本没法提前预警。链条这东西，平时老实得跟老黄牛似的，一旦撂挑子，全厂都得跟着喝一壶。
断裂现场：疲劳的犯罪痕迹

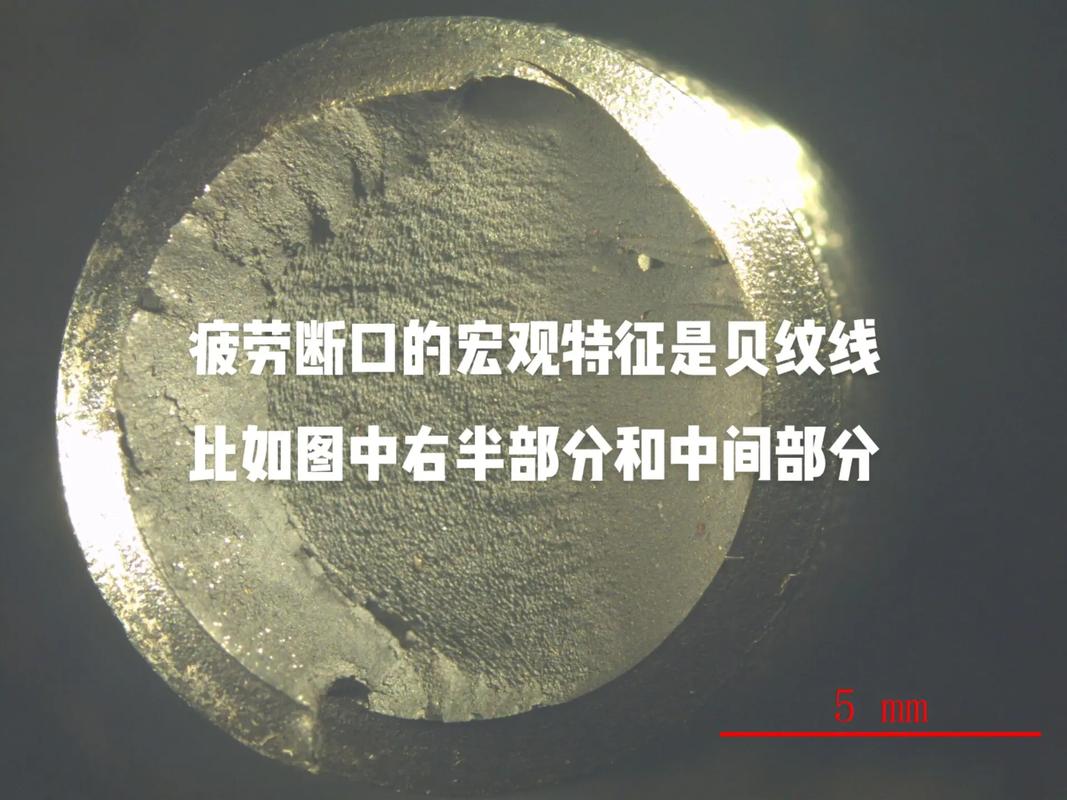

过载断裂像是被暴力撕开，断口粗糙，有明显颈缩。可疲劳断裂呢？断面光滑得像被抛光过，隐约能看到贝壳纹。那是裂纹一点点扩展留下的年轮。❗有时甚至会出现多个裂纹源，齐头并进，最后突然脆断。你以为链条是累死的？不，它是被成千上万次微不足道的脉动应力折磨死的。就像用铁丝反复弯折，弯着弯着就断了，板链、滚子链都逃不过这个宿命。
有次处理一条斗提机链条断裂事故，销轴断成两截，表面硬度还够，可芯部已经出现微裂纹。对，就是那种肉眼看不见的疲劳剥层。当时我差点错怪了热处理供应商，后来用显微镜一瞧，好家伙，裂纹源竟是一个小小的非金属夹杂物。💡这个发现直接改变了我们的进货检验标准。
疲劳从哪儿来？那些你眼皮底下的杀手
很多人以为只要承载不太大，链条就能一直用下去。天真！恰恰是那些不被当回事的细节，才是疲劳的温床。比如链条的振动——特别是长跨距传输时，链条甩动得像跳绳，每一甩都是对链节的弯曲疲劳折磨。再比如不对中：两轮轴线歪了哪怕半毫米，链节进入轮齿时就会被迫侧向弯曲，那应力集中，啧啧，简直像拿指甲抠黑板。
润滑不良也是一大帮凶。销轴与套筒间缺油，微动磨损加剧，表面产生微小裂纹，然后裂纹在交变应力下疯长。而且磨下来的铁屑混进油里，变成研磨膏，加速磨损。恶性循环。我见过最离谱的案例：一条链条只用了三个月就断，拆开一看，套筒内壁磨出一道道沟槽，像被老鼠啃过。客户还坚称润滑到位，后来发现自动润滑泵堵了半年没人管。😤
问：我怎么判断是疲劳断裂还是过载断裂？
答： 拿个放大镜看断口，最好是体视显微镜。疲劳断口通常平坦光滑，有疲劳弧线（贝壳纹），还能找到裂纹源区，那里可能有个锈斑或夹杂物。过载断口则呈纤维状或剪切唇，没有谁前先后一说，一次性干断。还有个土办法：如果是链条的某一节总是断，其他节没事，八成是疲劳；如果好几节一起断，或者链板扭曲变形，多半是严重过载。不过，现实往往混合了两种因素，所以最好切片做金相，那才准。
延长链条寿命的“旁门左道”
大道理谁都懂：选大一号的链条、用好材质、勤加油……可成本摆在那儿。有没有花小钱办大事的招？有，而且往往被忽视。✅预拉伸处理：新链条装上去后，先以额度载荷的30%左右跑合几个小时，让各配合面充分磨合，消除初始松弛，能显著降低早期疲劳。✅定期对中检查：用激光对中仪或者简单的直尺，确保两轮端面平行。这个东西不用每月做，但换链条或大修时必须测，省不得。
还有就是链条松紧度。太紧，销轴与套筒挤压力大，加剧磨蚀；太松，启动时冲击载荷增大，链条抖动疲劳。怎么算合适？看下垂量。在两轮中心线中点，链条自然下垂的距离，一般控制在中心距的2%左右，高速或垂直传动取小值，低速不敏感可略大。这个值用直尺一量就知道，简单得不像话，可就是有人懒得做。😩
问：链条用到什么程度就必须换？
答： 听声音。正常运转是均匀的“唰唰”声，如果有周期性的“咔嗒”异响，多半是某个链节变长或滚子碎了。测伸长量，当链条总长伸长超过原长3%时，就该寿终正寝。别贪那点剩余价值，万一断裂，连带损坏链轮、传动轴，甚至伤人，得不偿失。还有个隐蔽指标——套筒转不动。拆下单节，用手拧套筒，如果死得拧不动，说明内部胶合或磨损严重，离疲劳断裂不远了。及早发现，就像在悬崖边勒住了马。
写到这儿，其实我最想说的是：工业链条看似粗笨，骨子里却精密得像个瑞士钟表。别因为它沉默就忽略它的呼救。那些断裂事故复盘时，总有人懊恼：“早知道多看一眼就好了。”可世上哪有那么多早知道。链条的寿命，不只看材质，更看你对细节的敬畏之心。就这样吧，我得去巡检线了，说不定又能揪出一条正在悄悄开裂的销轴。回见。
