干了十五年工业管道，最怕半夜电话响——不是泵坏了，就是管子烂穿了。污水横流，蒸汽狂喷，那场面… 说实话，工业管道的腐蚀问题，90% 都从选材和防护设计的时候就埋下根儿了。可很多人还停留在“管道嘛，能用就行”的阶段，对吧？
选材的坑：不锈钢就真的不锈？

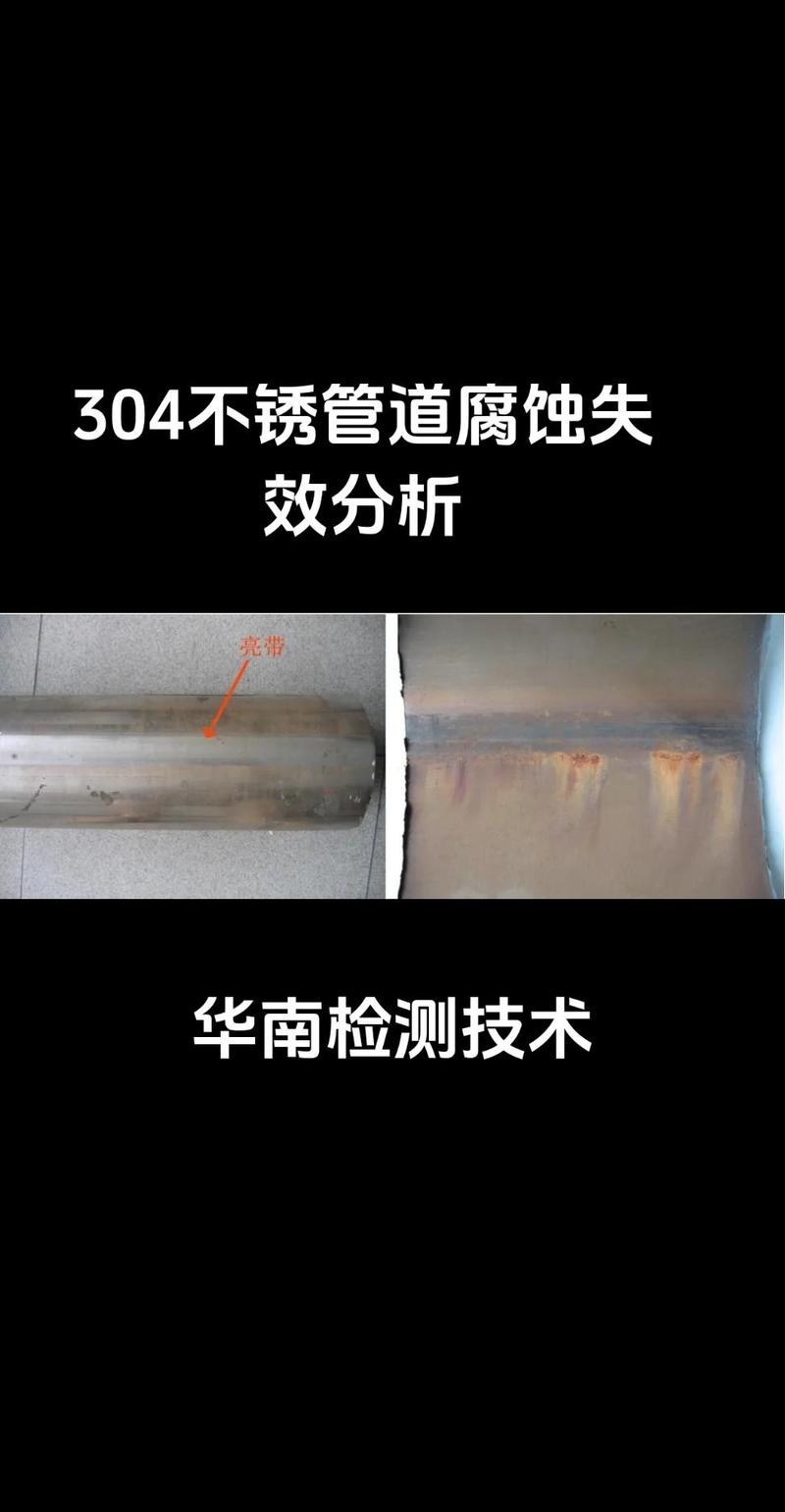

之前一个化工厂项目，介质里含微量氯离子，设计院拍脑袋选了 304 不锈钢。结果呢？不到两年，焊缝附近全是坑，点蚀穿孔。业主跳脚骂，我们连夜拆管子。看着那千疮百孔的内壁，心里真不是滋味——早干嘛去了？工业管道选材，不看介质成分就是耍流氓。氯离子、酸性环境、高温高压，哪一样都能让“不锈钢”变成“不锈铁”。
后来学乖了。但凡碰到腐蚀性介质，先做材质挂片试验。碳钢、衬塑、双相不锈钢，甚至钛合金，都得掂量。成本？当然肉疼。可比起停产换管子，那点材料费根本不算什么。哦对了，别忘了法兰垫片和紧固件——多少泄漏都是从这些小东西开始的！
问：输送普通自来水的工业管道，用碳钢行不行？
答：不行！很多人觉得自来水腐蚀性弱，其实水中的溶解氧分分钟让碳钢管内壁生锈。没几年就结垢、压降增大。正经做法至少用衬塑钢管或内壁涂塑，要么直接上不锈钢。省钱？最后只会更烧钱。
涂层那点事儿：刷漆的时代早过去了
还记得刚入行时，老师傅拎着油漆桶说“刷厚点就行”。现在想想，真敢说！现代工业管道防腐涂层，那是一套完整体系。环氧富锌底漆、环氧云铁中间漆、聚氨酯面漆——三层协同，缺一不可。可偏偏有人偷懒，底面合一，甚至不打磨除锈就往上糊。后果？涂层鼓泡、大片脱落，比不刷还惨。
玻璃鳞片衬里了解一下？对于强酸、强碱或高温烟气管道，这玩意儿简直是救星。鳞片层层叠叠像铠甲，阻断渗透。就是施工太刁钻，温度湿度稍不对，固化后就开裂。我们在电厂脱硫管道用过一次，工人抱怨刺鼻，可看到后期效果，都闭嘴了。哎，有时候选择比努力重要。
问：管道外壁防腐和内壁有什么不同？
答：外壁主要防大气腐蚀、土壤腐蚀，通常靠涂层+阴阳极保护。像埋地钢管，必须做防腐层+阴极保护。内壁要抗介质直接冲刷、化学腐蚀，还得考虑结垢、余垢对传热的影响。所以内壁往往更复杂，衬胶、衬氟、耐蚀合金堆焊都可能上。
阴极保护：别以为埋块镁块就高枕无忧
牺牲阳极阴极保护——听起来高大上，实际坑也不少。常见埋地工业管道，设计寿命三十年，结果几年后开挖，发现镁阳极早消耗殆尽，管道本体开始锈蚀。怎么回事？要么阳极质量差，要么没考虑地下水电阻率。更离谱的是，有人把阳极直接焊在管子上，连填包料都省了……我亲眼见过，气得说不出话。
外加电流阴极保护更精细。恒电位仪、辅助阳极、参比电极，系统调试不到位，轻则浪费电，重则产生杂散电流，把周围其他金属结构腐蚀个遍。曾经有次调试，电位怎么也稳不住，折腾两天才发现——参比电极埋在干土里！真是哭笑不得。
问：阴极保护能不能完全替代涂层？
答：想都别想！涂层是基础，阴极保护是补漏。没有涂层的裸管，阴极保护电流大得吓人，经济性极差，而且保护距离短。两者搭配，涂层破损的地方阴极保护才起作用。业内经验：管道设计时，防腐涂层+阴极保护联合保护，才能让工业管道使用寿命真正达标。
说到底，管道防腐是个系统工程。从图纸上的材料代码，到现场的一铲子回填土，每个环节都藏着魔鬼。别信什么“免维护”神话，定期测厚、漏点检测，该换就换。毕竟，安全生产的底线，往往就悬在这些我们平时看不见的管壁上。
