做压力容器这行，最怕听到的就是“砰”的一声。不是枪响，是容器炸了。去年亲眼见着一个换热器水压试验时裂开，那声音——你一辈子都忘不了。💡 为什么？就因为一条不起眼的环缝，焊工多焊了两道，热输入过大，晶粒粗得像沙子。
材料是爹，工艺是娘
很多人以为压力容器不就是个铁罐子嘛，厚点就行。大错特错！材料选不对，神仙都救不了。Q345R是王道？也不是所有场合都适用。酸性介质下，你得用不锈钢复合板，甚至堆焊Inconel。不然的话，腐蚀速率能让你怀疑人生。
记得当年跟一个老工程师去钢厂催货，对着钢板逐张测硬度。他说，别信质保书，信自己的锤子。果然，有一批板材屈服强度低了20MPa，差点用在关键设备上。❗ 所以啊，材料复验这道坎儿，谁省谁倒霉。
问：为什么压力容器不能直接用普通结构钢？
答：那可差远了！普通Q235B碳钢，硫磷含量高，韧性差，尤其低温下脆得像玻璃。压力容器得承受高压、高温甚至交变载荷，必须保证足够的韧性储备和抗疲劳性能。用Q345R这种压力容器专用钢，因为它是细晶粒镇静钢，严格控制有害元素，还保证一定量的铝，细化晶粒。说白了，多花的钱，就是在买安全。
还有件事，调质高强度钢焊接时，必须注意再热裂纹倾向，特别是含有Cr、Mo、V的钢种。焊后热处理温度和时间要精确控制，否则反而诱发裂纹——这叫应力松弛裂纹。我曾经为了一台加氢反应器的热处理曲线，跟热处理炉操作员吵了两小时，就是因为升温速率过快了。最终那台设备服役十年没出事，值了。
焊接：人机料法环，一个都不能少
材料再好，焊得一塌糊涂也是废铁。我见过最离谱的——焊工把焊条保温桶当板凳坐，焊条受潮了还在用。结果呢？焊缝里全是气孔，RT片子像马蜂窝。这可不是玩笑。
压力容器焊接，关键是控制线能量。太大了，热影响区组织粗大，韧性下降；太小了，可能未熔合。尤其对Cr-Mo耐热钢，焊前预热、焊后缓冷、中间消氢处理，一步错步步错。还有层间温度，别超过250℃，不然晶粒又长疯了。

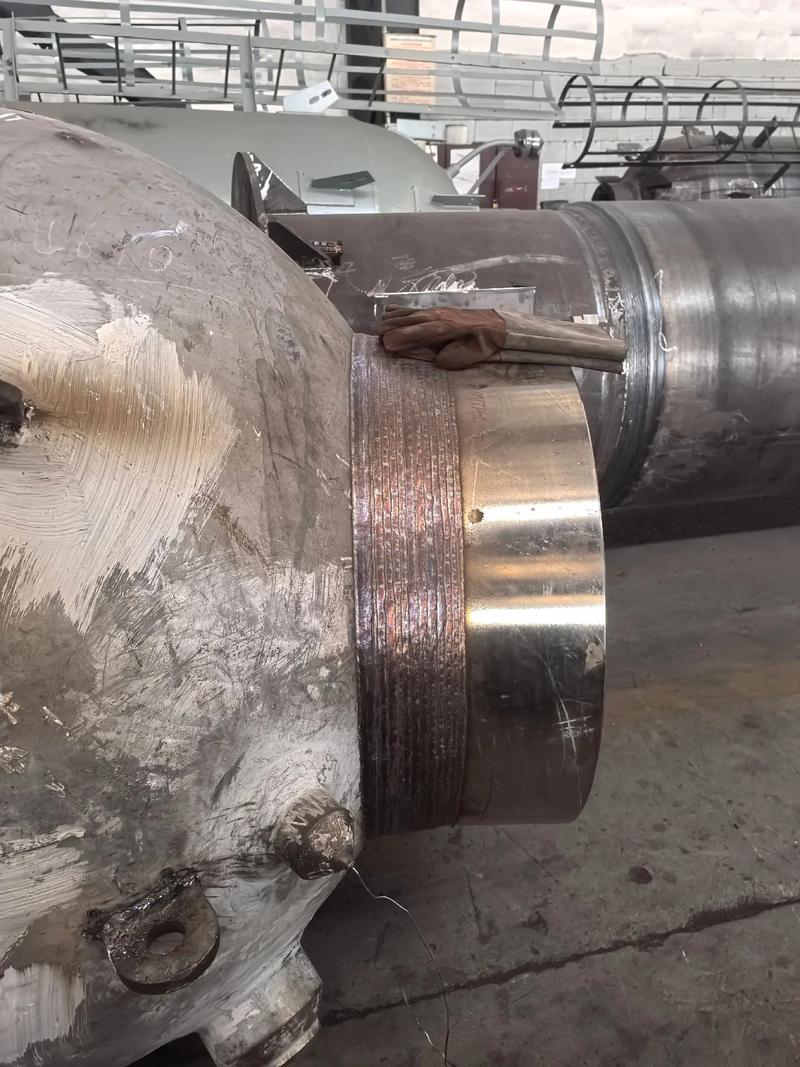

我特别想吐槽SAW埋弧焊，看起来自动化程度高，但焊剂烘干不到位，照样出气孔。而且埋弧焊的热输入大，容易烧穿，对装配间隙要求非常严。💡 有时候，还不如手把焊来得靠谱，特别是返修时。
问：压力容器焊缝检测到底做哪些？光拍片就行吗？
答：想得美！拍片（RT）只能发现体积型缺陷，比如气孔、夹渣，但对面积型缺陷如裂纹、未熔合，如果角度不对就漏了。还必须做超声（UT），尤其是TOFD相控阵现在越来越普及，能测缺陷高度。更重要的是表面检测——磁粉（MT）或渗透（PT），因为很多事故起源于表面裂纹。我亲历过一个案例，封头拼缝延迟裂纹，RT没照出来，UT也漏了，最后PT发现的，就在焊缝边缘。所以，多方法互补，缺一不可。
💡 说到焊材，很多人忽视焊材匹配。有人用ER50-6去焊Q345R，熔敷金属强度低于母材，导致焊缝成为薄弱环节。原则上，等强度匹配，但对于高强钢，有时要采用低强匹配以提高韧性。这些细节，才见真功夫。
水压试验：最后的审判
所有制造完成，最后一道坎就是水压试验。水温不能低于15℃，否则脆性破坏风险陡增。升压速率要缓慢，保压时间严格按规范，期间不准敲击。我就见过有人在试验压力下拧螺栓，差点出事——这简直是找死。试验后还得烘干，不然锈得一塌糊涂。
最后说个趣事：有家小厂为了省钱，用钢板拼焊法兰，不打锻造，结果法兰变形密封不住。客户追责，老板跑路——何苦呢？老老实实按规范来，才能长久。
所以，压力容器这行，心存敬畏。毕竟，那里面装的不是水，有时候是火。
