什么是 EtherNet/IP？其实不是你以为的那样

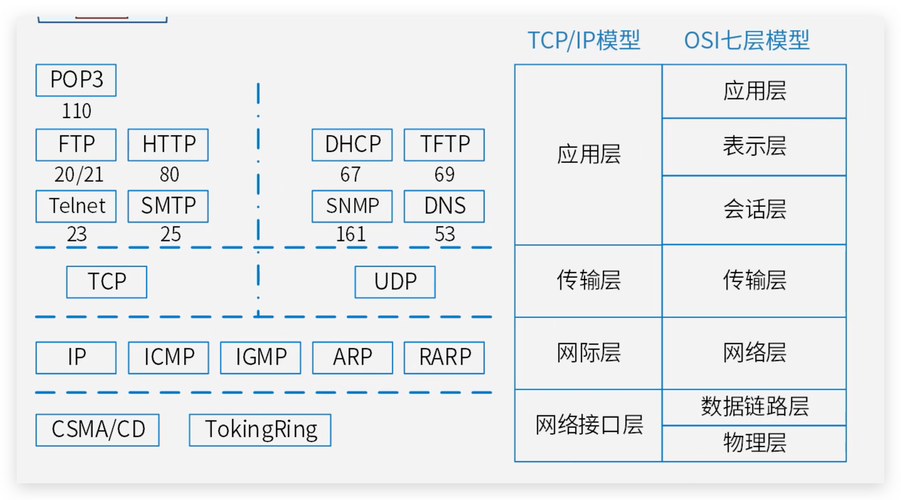

很多人第一次听到以太网/IP，望文生义就觉得是“跑在以太网上的 TCP/IP”——大错特错！这里的“IP”跟咱们上网用的 Internet Protocol 完全两码事，它是 Industrial Protocol 的缩写，更准确的说是通用工业协议(Common Industrial Protocol, CIP) 在以太网上的映射。CIP 这个协议族才是一切的根基，从 DeviceNet、ControlNet 到 EtherNet/IP，共用同一套应用层对象模型。 每次跟新人解释这个，他们一脸懵，以为网线插上就能通——想得美！你用以太网/IP连个变频器，就不得不去翻那些 EDS 文件，配置 Assembly Instance，烦都烦死。但一旦配通，确实爽：I/O 数据、配置信息、诊断数据一股脑全走一条网线，标签直接映射，不用再写那些破 Modbus 寄存器映射表。
实时性？别被“以太网”三个字骗了
坦白讲，传统以太网的 CSMA/CD 机制天生就不适合硬实时。那以太网/IP怎么做到运动控制级别的同步？❗靠的就是 CIP Sync——基于 IEEE 1588 精确时钟同步协议，把分布式时钟偏差压到微秒级。但这事儿有个前提：你的交换机必须支持透明时钟或边界时钟，网管型交换机几乎跑不掉。 我曾经在一个高速包装线上测试，延迟波动大得吓人，伺服轴一顿一顿，差点把产品甩飞。后来一查——交换机里 QoS 没开，时钟也没配，全赖在协议头上简直冤枉。✅ 所以别以为买来就能用，网络规划、交换机选型、拓扑设计这些…一个也不能少。问：那如果我只是连接简单的 I/O 模块，也需要用网管型交换机吗？
答：不一定。如果是轻量级应用，比如几十个字节的周期性数据，非网管交换机也能凑合，但千万别跑运动控制，会吃大亏。我吃过亏…一个伺服轴直接飞了，心跳差点没停。后来加了块带远程管理功能的交换机，设定好 VLAN 和优先级，才消停。所以，掂量一下你的应用后果再决定。
拓扑结构：从菊花链到环网，还有那些坑

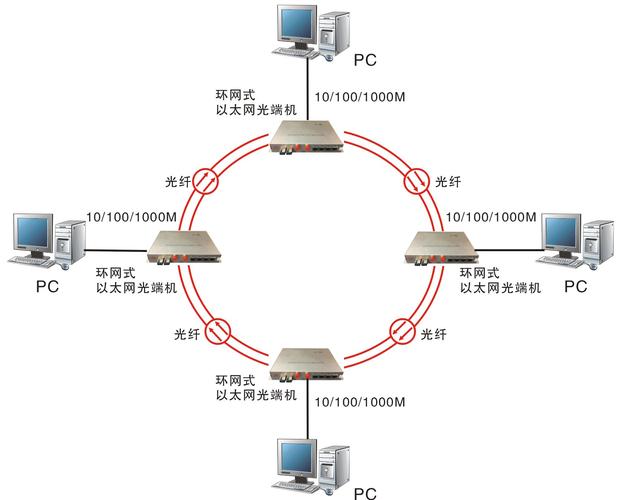

以太网/IP 的拓扑非常灵活，星形、线形、环形都能玩。尤其是 设备级环网(DLR)，真是容错利器，单点故障能在几十毫秒内自愈。但成也 DLR，败也 DLR。有一次客户买了带 DLR 功能的交换机，结果现场工程师不会配置，把两台交换机插成环网——没启用 DLR 协议！瞬间广播风暴，所有设备掉线，现场一片哀嚎。我隔着电话都能感受到那股绝望…
问：我们工厂已经有 Profinet 了，再上 EtherNet/IP 会不会冲突？
答：冲突谈不上，但你是嫌网线不够乱吗？两种协议物理层都是标准以太网，理论上能共存，但要划分 VLAN，否则实时数据互相干扰。管理起来也麻烦——两套软件，两套 GSD/EDS 文件，搞不好就人格分裂了。而且诊断信息不互通，查故障得两头跑。真心建议，除非是并购整合迫不得已，不然一个车间最好统一一种协议。
选型：EtherNet/IP 真的适合你吗？
如果你用的是罗克韦尔的控制器，尤其是 ControlLogix 或者 CompactLogix，以太网/IP 就是亲儿子，集成度让人感动：直接在 Studio 5000 里拖拽个通用模块，标签名自动生成，连 I/O 树都不用手工建——省了至少半小时的敲打。但要是西门子圈子里，非上以太网/IP 就有点自我折磨的味道。倒也不是不能：加个 Anybus 网关，或者用带双协议栈的接口模块，只是成本上去不说，多一层转换就多一层延迟，万一出问题，你找网关厂商他推控制器厂商，皮球踢得飞起。 从市场看，以太网/IP 在北美和汽车行业份额极高，离散制造几乎统治级。过程自动化里，因为 HART 等仪器接口的制约，反倒 Profinet 和 Ethernet-APL 冒头更快。所以没什么“最好的协议”，只有最符合你控制器生态和工艺需求的协议。
