老李头那台液压万能试验机又趴窝了。可不是嘛，刚过保修期第三天，油管爆裂，液压油喷了一地。车间主任气得跳脚——上个月刚接的外贸单子，试样等着出报告呢。说实话，这种事儿在圈子里隔三岔五就能听到。你说是厂家偷工减料？也不全是。有时候，就是当初选型时脑子里进的水，日后变成维修单上的泪。
干材料检测这行十几年，我经手的工业试验机少说上百台。从几万块的电子拉伸机到几百万的电液伺服疲劳机，各有各的脾性。但很多同行——尤其是刚入行的工程师——总盯着参数表上最漂亮的那个数字：最大力值。500kN，1000kN，似乎越大越好。错！工业试验机的核心不是力气大，而是精度和刚度匹配。你拿一台重型液压机去测0.1mm厚的铜箔，量程是够了，但力传感器早就超出有效量程的下限，精度稀碎。反过来，用精密电子万能机去拉直径30mm的螺纹钢，刚度过低，机架变形量比试样弹性变形还大，测出来的弹性模量能差到姥姥家。
选型三要素：传感器、丝杠与同轴度
当初我负责筹建新实验室时，为了一台万能试验机跟采购部吵了半个月。他们觉得“量程选大点，有啥都能测”，我却坚持分两台买：一台10kN的电子万能机专攻塑料和薄膜，一台300kN的液压机伺候金属棒材。最后老板拍板——都买。现在他们闭嘴了，因为去年那批航空铝板的拉伸报告，客户直接免检通过，就靠那台高刚度液压机保证了0.5级的精度。❗ 很多人忽略了一点：工业试验机作为计量仪器，它的精度等级（0.5级、1级）不是恒定的，在量程的20%~100%范围内才有效。低于20%，精度可能翻倍恶化。所以，试样的最大力值最好落在量程的30%~70%，这个区间传感器线性度最佳。
除了力传感器，引伸计也是大坑。有次去供应商那儿预验收，他们的电子万能机配上进口引伸计，测出来的屈服强度Rp0.2曲线漂亮极了。可等设备进厂，我们自己装上试样，用同一根标样，数据飘得厉害。一查——同轴度超差！夹具的对中螺丝松动了几丝，试样轻微偏载，导致引伸计刀口受力不均。💡 工业试验机的同轴度校准，比传感器校准更隐蔽，但致命。ASTM E1012有严格规定，必须用贴有应变片的同轴度试样实测。可有些厂家验收时只给你看传感器线性，不提同轴度，因为调起来费时费力。
丝杠传动这块儿，电子万能机的命门。双滚珠丝杠，听起来高端，但要是润滑跟不上，或者进灰了，半年就给你咔咔响。国产丝杠的耐磨性这几年进步神速，可还是有差距——尤其是高频测试时，温升带来的螺距误差不可小视。进口品牌（不点名了）的丝杠确实顺滑，但价格能差出三倍。值不值？看你测什么。如果天天做蠕变试验，持荷几十个小时，那必须上好的；如果就是当个检测工具，偶尔用用，国产的勤保养也够。但有一条铁律：绝对不能让丝杠承受偏载冲击，比如试样突然断裂的瞬间，如果不加缓冲，丝杠滚道可能直接压出坑。
校准：别被“一年一次”糊弄了
说起校准，有多少实验室真按JJG 139做的？我见过最离谱的，用校准过的传感器反向标定试验机显示值，还觉得挺准。这叫比对，不是校准！标准测力仪、同轴度测试仪、引伸计标定器，少一样都不行。而且温度影响特别大，冬天校准的和夏天用的，如果没温度补偿，数据能差0.3%。
问：力传感器多久校准一次？
答：按规程是一年，可现实里，环境差的车间、湿度高的沿海地区，半年就得来一次。传感器内部的应变片怕潮，绝缘电阻一下降，零点就漂。别省那千把块钱，等数据出问题，复检、排查、停工，损失远超校准费。还有——如果你超载过，哪怕就一次，立刻送校，别存侥幸。
问：电液伺服疲劳试验机和静态拉伸机，校准一样吗？
答：差远了！疲劳机要校准动态力、位移、频率响应，尤其动态力，用标准疲劳试样和动态校准装置。有的单位拿个静态力传感器去校动态，简直开玩笑。正弦波加载，峰值力达得到，但相位滞后、波形失真，这些都是隐藏杀手。
维修：老师傅的耳朵比仪器灵
设备坏了，别光看故障码。油压机有异响，先听：是油泵吸空的那种尖锐嘶鸣，还是阀芯撞击的钝响。电拉机报过载，不一定是真过载——可能是限位开关松了，或者通信线接触不良。我车里常备一套内六角、一块万用表、一罐WD40。很多时候，问题就是一颗螺丝、一点杂质。去年冬天，一台疲劳试验机低温启动报“动摆超差”，厂家非说是伺服阀故障，要换阀3万块。我过去看了看，拆开先导级滤芯，果然堵着胶状物——液压油低温粘度太高，过滤跟不上。换了滤芯，加热一晚，问题解决。❗ 经验有时比手册管用，但得守规矩：拆伺服阀必须绝对洁净，否则越修越坏。
还有一点，别忽略了地基。重型工业试验机的地脚螺栓，如果松动或者安装时没二次灌浆，框架会共振。做拉伸没事，一到高频疲劳，振幅超差能让你怀疑人生。我们实验室那台100kN的疲劳机，当初施工方偷懒没打化学锚栓，结果40Hz以上整个机架都在跳舞。后来用了特种环氧灌浆，才算服帖。
问：自己换夹具上的钳口片，会影响精度吗？

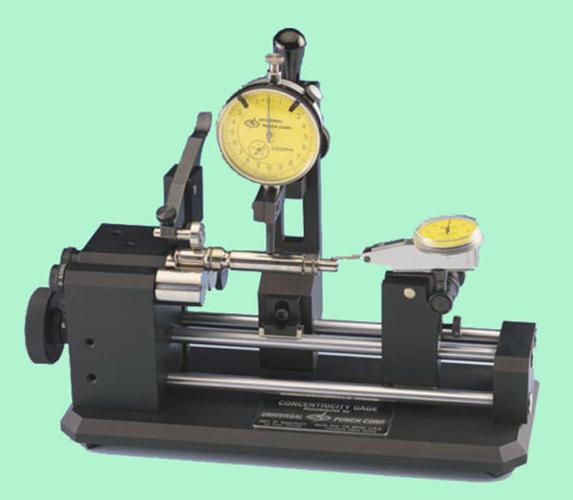

答：会！钳口片是硬度处理过的，换新片后，咬合角度如果和原来不一样，试样受力就有附加弯矩。最好做个简易的同轴度验证：装上一根标准圆棒，用百分表打四点，跳动在0.02mm内才能用。否则断裂在钳口处，数据全废。
说到底，工业试验机就是一把尺子，但尺子会弯、会锈、会被人移。我们用它给材料定生死，可它自己的命数，全在选型、校准和保养的那点心思里。参数表上那些数字，只不过是故事的开始。
