2026-06-22 16:24:43 作者：网编
分类：文章
做了十几年工业地坪，最怕听到客户说“防静电地坪不就是刷层漆吗？”——这种话杀伤力不大，侮辱性极强。我真的试过当场血压飙升。❗ 说实话，直到现在，我还经常在半夜接到电话：“王工，我们车间的防静电地坪电阻值又超标了！” 你猜怎么着？八成又是施工的时候把导电铜箔当成了摆设。
静电这玩意儿，看不见但阴得很
搞电子、化工、医药的都知道，静电放电（ESD）轻则让芯片报废，重则起火爆炸。我在某半导体厂亲眼见过，就因为操作员穿了双不合规的防静电鞋，走动产生的积尘放电直接烧了一块刚封装的FPGA，损失几十万。所以，防静电地坪不是刷层彩色的胶就完事了——它是一套系统。你得让电荷能平稳地导走，又不能让工人触电。这里面门道多着呢。

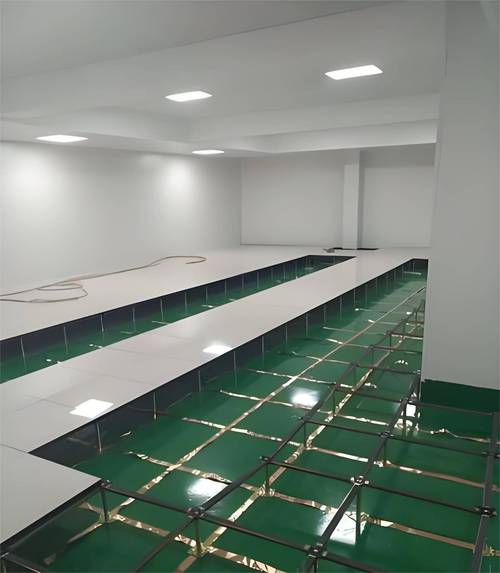

工业厂房防静电地坪导电铜箔铺设示意图
有一次在苏州一个电子组装车间，甲方一开始贪便宜，铺了普通环氧地坪，结果半年不到，员工抱怨触摸屏操作时总是触电。后来紧急铲掉重做，选了环氧防静电地坪系统，基层加了密布的铜箔网，还用了导电底涂。我呢，在现场盯了三天，湿度和基面强度反复测——低于4%的含水率是底线，否则你就算铺上金箔也白搭。💡
选材料就像挑对象，合适比贵更重要
市面上的防静电地坪材料一大堆：环氧、聚氨酯、MMA、乙烯基酯…… 别听厂家吹得天花乱坠，什么“永久导电”“自流平无缝”。有些材料，比如早年的炭黑填充型环氧，耐磨性差得要命，叉车转个弯就露底了。后来改良的导电云母粉体系，体积电阻能稳定在10的4到9次方欧姆，但施工控制比登天还难。不均匀？局部绝缘？那都是常事。
我个人的强烈推荐——注意，是强烈——在洁净度要求比较高、又有化学腐蚀的环境，防静电自流平聚氨酯简直是神器。弹性好，耐黄变，电阻值也温和。但价格能让你老板皱眉头。所以，还是那句话：想清楚你的真实需求。是只应付ESD控制标准，还是还得扛得住重型机械和酸液？一旦选错，后期敲掉重来的成本，够你哭三回。

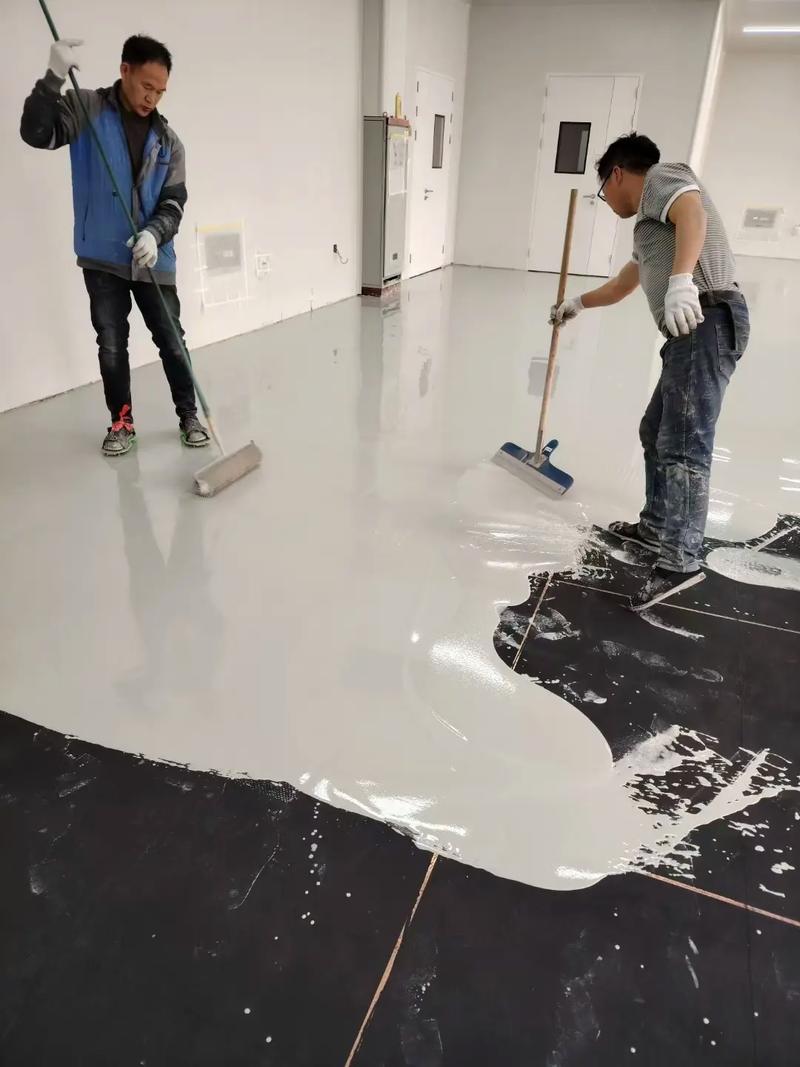

防静电聚氨酯自流平地坪施工过程图
那些施工队打死都不说的细节
那些施工队打死都不说的细节
我见过最离谱的现场：工人把导电铜箔直接贴在泛潮的基层上，还问“为啥不粘？” 我差点一口气没上来。湿度！湿度！！❗ 基层含水率高于6%时，铜箔会被电化学腐蚀，不到半年就变成绿锈。这种情况，必须做防水层，或者换用非金属导电织物。
还有接地系统的布置。问一个扎心的问题——
问：防静电地坪必须要专用接地端子吗？搭在建筑钢筋上行不行？
答：理论上可以，但实际操作中建筑钢筋往往是防雷接地，可能会有杂散电流倒灌。安全起见，我们都会要求甲方在车间四角预埋独立的静电接地极，电阻小于4欧姆。然后用地坪专用的铜编织带引出，连接到地坪下的铜箔网络。见过用铁丝代替铜片的吗？我真见过，结果测电阻时直接爆表，返工到凌晨三点。
另一个惨痛经历：有个制药厂，因为工期紧，底涂没干透就上了中涂，结果整个面层起鼓，电阻值全线飘红。后来切片分析，界面层全是气泡。这种事情，但凡施工日志诚实一点，都不会发生。可现在有几个施工队不赶工呢？
问：为什么我家防静电地坪用了一年就失效了？到底哪里出岔子？
答：大概率是表面脏污或者维护方式不对。防静电地坪不是金刚不坏之身。若表面覆盖了绝缘性蜡膜、油迹，甚至长期干拖产生静电积聚层，都可能导致系统电阻飙升。正确的维护应该用防静电地板蜡或者中性导电清洁剂，定期检测电阻值。我常对客户说：地坪铺完那一刻，只是烧钱的开始，真正的考验是运维。有个电子厂每年花两万块测维护，结果十年了地坪还能保持10的6次方欧姆，这就是差距。
说实话，现在行业里浑水摸鱼的太多了，拿普通环氧涂刷一层所谓“抗静电硬质涂料”就宣称防静电。检测时做个手脚——洒点导电液，测完就失效。这种操作，我见了不止一次。最后吃亏的还是业主，甚至引发事故。
所以，如果你正准备上防静电地坪项目，核心建议就三条：一，找真正懂ESD控制的工程师做方案；二，施工时亲自盯或请第三方监理，盯着湿度、厚度、铜箔连续性；三，别在材料上死命压价，那点差价不够后期返工工时费的零头。
写到这里，突然想到去年帮一个老朋友改造车间，他握着我的手说“早知道十年前就找你…” 我只能苦笑。防静电地坪这东西，怎么说呢，真是外行看热闹，内行看门道。行了，今天就唠到这儿，下次再聊点更细的，比如如何用兆欧表精准测电阻而不骗自己。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：防静电地坪：懂的都懂，不懂的都在交学费
文章链接：https://www.zystgy.cn/a/53659
