设备又趴窝了。拆开一看，轴瓦拉了几道深沟，修理工蹲在旁边抽烟，说“润滑油刚换过啊”。我盯着黑乎乎的油样，心里一百个问号。这种情况，你是不是也遇到过？工业润滑这事儿，说白了，就是一层窗户纸——捅破了不值钱，不捅破能坑你几十万。今天我就把这点血泪经验抖出来，专治各种“我觉得”。
黏度选错？你这是给设备喝浆糊
黏度，ISO VG 32、68、100…… 这些数字，多少人就扫一眼，然后凭感觉。那次一台减速机，夏天用VG 220，冬天还照旧，结果启动力矩大到保险丝直接炸了。维修班长骂骂咧咧，我翻开手册一查——工况温度从40℃降到5℃，黏度能差出四五倍去。油脂变稠了，泵根本打不动，轴承在干磨！但黏度选低了更惨，油膜薄得像纸，一加压就撕裂，齿面点蚀就是这么来的。
⚙️ 真正的窍门：根据轴承的DN值或者齿轮的节线速度，对照设备厂给的黏度-温度曲线。没有曲线？那就用40℃运动黏度倒推，一般工业齿轮箱，工作温度下的黏度不得低于13 cSt。这是底线。还有，别忘了黏度指数改进剂，那种长链高分子，剪切稳定性差的品种，用上三个月黏度就掉渣，你测旧油时还以为选错了，其实是被剪切了。❗
问：我们厂里空压机油总是发黑结焦，换了好几个牌子都不行，咋办？
答：空压机油发黑，别老盯着积碳。先看排气温度，超过100℃很多酯类油就开始氧化了。然后查油品类型——矿物油在螺杆机里温度一高就胶化，得用半合成甚至全合成。但全合成也分PAO和POE，POE清洗力强，会把老沉积物洗下来堵过滤器，所以得提前冲洗。还有，油冷器是不是堵了？回油温度一高，再好的油也废。建议上个油品酸值监测，TAN>2就该换了。💡
润滑脂：不是越黏越扛造
有一次去冶金厂，看见工人把二硫化钼锂基脂拼命往连铸机轴承里打，说“这玩意黑乎乎，肯定耐磨”。结果没两个月，烧了套轴承！拆开里面全是干硬的皂块，根本流不到滚道。脂的“分油率”才是关键——温度一高，基础油析出太快也不行，太慢就是死疙瘩。我后来换了复合磺酸钙基脂，滴点280℃以上，极压好，关键是在 160℃下分油率稳定在1%左右，问题解决了。

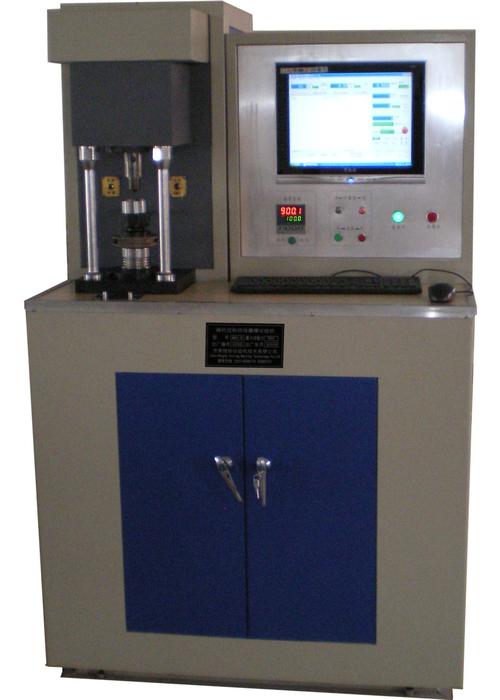

🔧 脂类选型的五个要点，记下来：NLGI号决定泵送性，锥入度别只盯着数字，要问厂家要工作锥入度变化率；滴点代表耐高温极限，但只在短时有效，长期得看氧化安定性；承载能力看四球试验的烧结负荷，PD值低于250kg的别往冲击负荷上用；水淋流失量——露天的设备，这个指标比啥都重要，小于5%才靠谱。还得注意稠化剂类型，锂基不耐水，钙基不耐高温，磺酸钙贵但全能。
问：轴承润滑脂到底加多少合适？有的说加满，有的说加三分之一。
答：千万别加满！高速轴承，加脂量占自由空间的1/3到1/2就顶天了。脂多了搅拌发热，温度能把油烤干，结果就是“烧润滑脂”——皂基纤维坍塌成碳粉，磨粒磨损比没油还狠。低速重载倒是可以填满滚道，但壳体空间留一半。有次调试风机，转速3000rpm，按手册只加了40g，工人非说少，偷着加了一管，开机半小时轴承就啸叫，热得烫手。所以，信手册，别凭手感。✅
油品分析报告：你能看懂的魔鬼细节
化验单拿回来，一堆元素ppm，黏度、闪点、不溶物…… 大部分人直接翻结论：合格/不合格。太浪费了！这里面藏着设备的早期求救信号。比如某次减速机油样，铁含量8ppm，不高，但铁磁性颗粒指数突然翻了三倍——说明大小磨粒在快速增长。我们用滤膜抽出油，显微镜下看到大量切削状磨粒，赶紧停机检查，发现二级齿轮一个齿有微裂纹，再晚几天就崩齿了，那损失……
🔬 元素分析要会配对：硅高+铝高=灰尘入侵，查空滤；铬+镍高=轴承钢磨蚀，可能润滑不良；铜高+铅高=巴氏合金轴瓦磨损，油温或流量有问题。再复杂的，红外光谱看添加剂降解，PQ指数判断磨损总量。这些数据比任何传感器都实在，前提是你得建立自己设备的基线，别光跟标准值比，那玩意儿只是合格线，不是预警线。
说实话，搞润滑就像给设备看中医——望闻问切，油是脉象。什么时候从定期换油改成按质换油，什么时候从“润滑”上升到“主动维护”，考验的是管理智慧。别等坏了再骂油不行，油可比窦娥还冤。❗
