干过现场的都懂——机器一停，老板的脸色比气缸缸筒还难看。上礼拜我盯着一条灌装线折腾到半夜，就为了个电磁阀卡阀芯。😤 拆下来一看，压缩空气里竟然带出了锈渣。气动系统，说是工业自动化的“肌肉”，可这肌肉抽筋的时候，简直要命。
说实话，气动这东西，入门门槛低得几乎不存在。几根管子，几个接头，气缸推来推去，谁不会接？但真要在高频动作下稳如老狗，还得不出岔子，那可就不是那么回事儿了。你比如说，气缸爬行、动作慢、或者莫名其妙地自己动一下……这些鬼毛病，都够你喝一壶的。
气动元件的“隐形杀手”——气源质量
很多人觉得空压机出来，接上管子就万事大吉。错！错得离谱。气源处理三联件（FRL）省不得——过滤器、减压阀、油雾器，缺一个都不行。尤其那个过滤器滤芯，我见过不少厂子用两年都不换，拆开一看，滤纸都糊成泥饼了，还在那儿抱怨气缸寿命短。❗

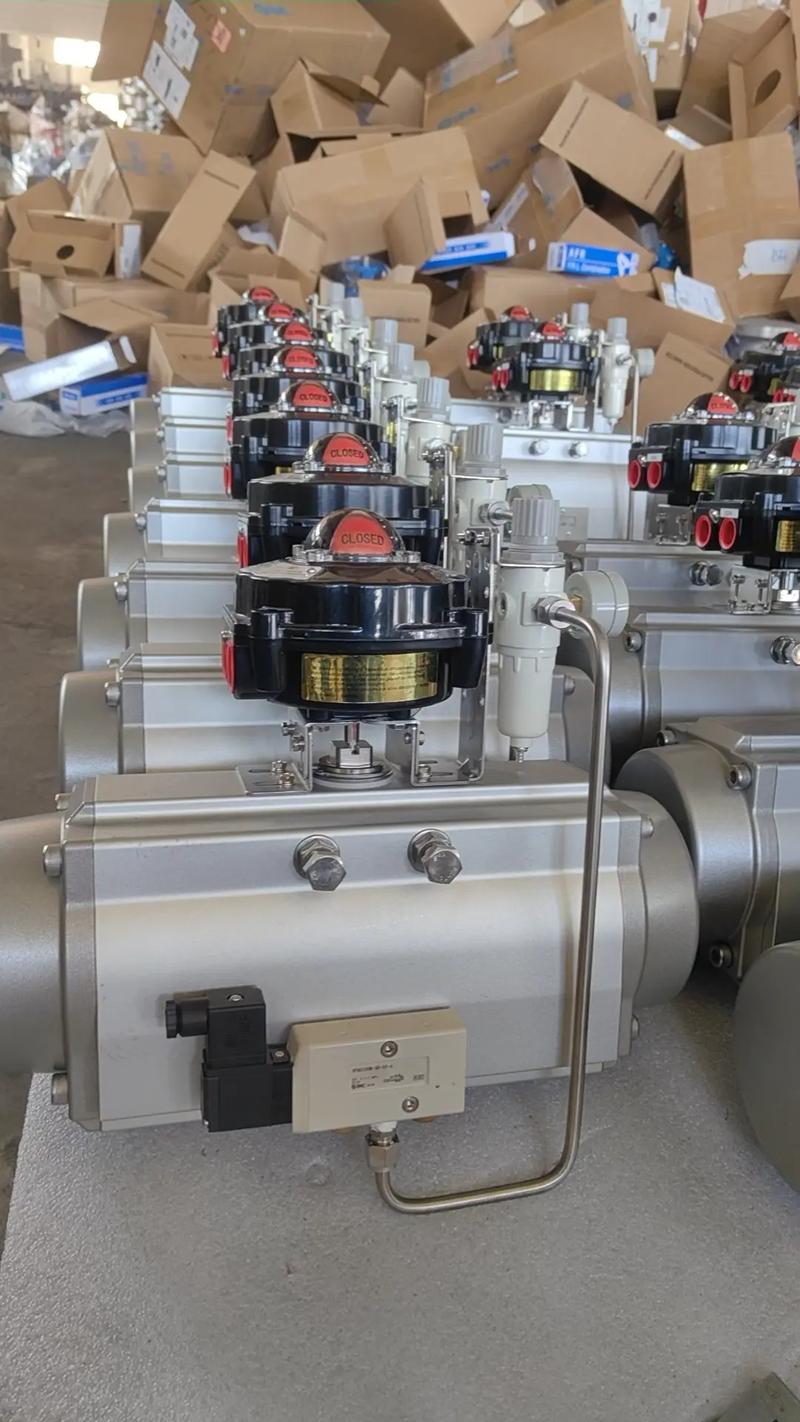

工厂气动系统FRL三联件安装现场
压缩空气中的水分是最大麻烦。冷凝水混着粉尘，进入阀芯间隙，磨损密封圈，阀杆反应就慢了。冬天更惨，结冰直接卡死。记得有家食品厂，车间湿度大，气动灌装机三天两头“摆烂”。让他们在后端加了冷冻式干燥机，露点降到-20℃以下，故障率瞬间掉了一大截。💡
可这干燥机也有讲究——吸附式比冷冻式露点低，但再生耗气量大。你算算，一台吸附式干燥机，再生时能吃掉空压机产气量的15%！这钱烧得，不声不响。
节能？先堵漏！看不见的银子往外喷
别跟我提什么变频空压机改造，先把管道上的微小泄漏堵上再说。我拿超声波检漏仪走一圈，能在一条老产线上找出二三十个漏点。嘶嘶往外冒气，那都是人民币烧掉的声音。
一个2毫米的小孔，在0.7MPa压力下，每分钟能跑掉多少气？差不多0.15立方米。一天下来呢？一个月呢？账不敢细算。尤其是快插接头——插来插去是方便，可弹片松了、密封圈老化，漏得悄无声息。✅ 用优质卡套式接头，可靠性高出一大截。
还有个被严重忽视的地方——吹气枪。操作工拿起来随手一搁，扳机不回弹，咝咝漏气一整天。这种浪费，连个响儿都没有。加装带截止功能的喷嘴，很简单的事，可很多人就是想不到。
气缸选大了？反应慢还费气
这算是个经典误区了。气压固定时，输出力只看缸径。为了“保险起见”，把气缸选大一号……结果动作反而变慢。为什么？因为要充气的容积大了，阀的通径、气管的粗细跟不上，排气节流全乱套。
我主张用设计软件精算负载，实在不行就实测。惯性负载、摩擦阻力、安装角度，都得算进去。不是缸径越大越安全，有时候恰恰相反，超大的气缸在垂直安装时，自重大得吓人，弹簧复位都费劲。
自动化设备气动系统气缸选型计算示意图
另外，安装方式也坑过人。耳轴式气缸没用浮动接头，杆子受侧向力，寿命短得可怜。当年我设计一条压装站，图省事没用浮动接头，结果三个月密封圈就磨烂了，返工损失两万块——这学费交得肉疼。
问：新装的气缸动作无力，速度也上不去，气源压力表显示正常，哪里的问题？
答：十有八九是流量瓶颈。检查下电磁阀的Cv值够不够，气管内径别太小。特别是气缸到阀的那段管子，别超过1.5米，不然充排气时间增加。还有一个容易漏掉：节流阀调得太松，进气过快导致背压不足，推力出不来。把排气节流阀调紧些，让排气慢一点，动作反而会平稳有力。
问：为什么电磁阀线圈总是烧？换了新阀芯没用几天又坏？
答：别光换！先测线圈供电电压。电压低了，电流反而增大，线圈发热。还有阀芯卡滞导致长期带电——该手动复位的没复位，线圈一直顶着。另外，高频动作时一定要选电磁先导阀，电流小，寿命长。最无语的是，有的厂子把DC24V的阀接成AC220V，一秒冒烟。🔌
话说回来，气动技术虽然老，可新花样也不少。总线阀岛（比如Profibus、EtherCAT接口）把所有电磁阀集中控制，省接线、省IO、还能诊断。如果你还在用并行接线，几十个阀，密密麻麻线缆，查线查到晕，真该换阀岛了。成本是高一点，但后期维护爽得不行。
还有个挺有意思的趋势——气动伺服。以前觉得伺服是电机的天下，现在Festo、SMC都推了压电比例阀加位移传感器，气缸定位精度能干到0.1mm。虽然贵得要死，可在我见过的一台高精度点胶机上，用气动伺服替代直线电机，成本降了40%，效果一模一样。有时候，跳出老思路，豁然开朗。
不过，新技术也不是万能药。老旧的车间，气源处理还没搞明白，上阀岛就等着堵。❌ 基础工作做扎实，再谈升级。
最后，给个非常私人的建议：准备一份气动元件型号速查表，贴在维修间。CKD、SMC、Festo、亚德客，每个厂家的气缸命名规则都不一样，紧急维修时找替换型号，非得把头搞大。我就吃过亏，半夜三点打电话给供应商，就为了查个磁性开关的安装槽尺寸。😅
气动系统就是这样，粗看起来简单粗暴，细究起来全是细节。稍不留神，它就给你颜色看。可一旦调顺了，它比电机可靠多了，耐脏、耐水、过载不烧——简直就是工厂里的硬汉。
