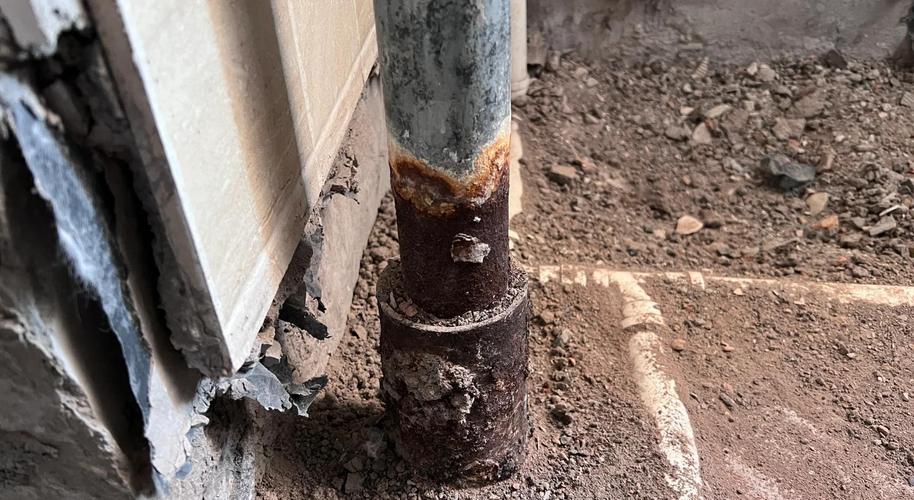

腐蚀怎么就把管道啃了？
我特别想吐槽应力腐蚀开裂。看起来什么征兆都没有，突然就裂了，跟玻璃一样脆。氯离子环境下的不锈钢管线，再加上一点拉应力——得，悬在头上的剑。所以后来我每看到一个项目，先问介质里氯离子浓度，再查操作温度，已经成了职业病。💡
选材：别光盯着成本看

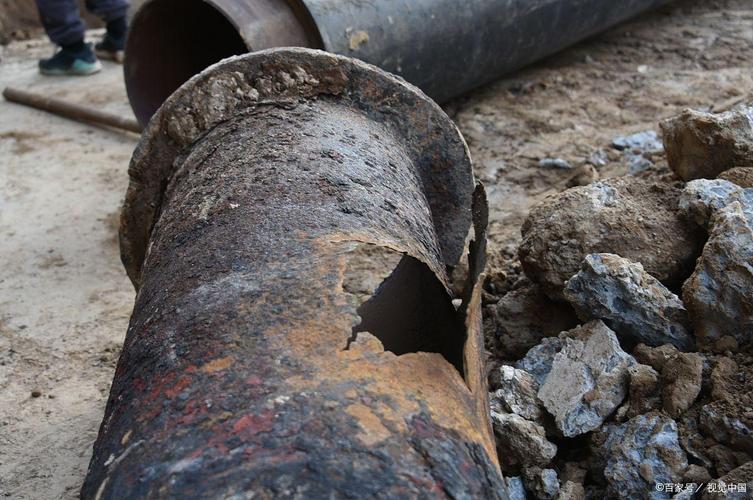

当初那个半年穿孔的项目，复盘下来，根本原因就是材料选错了。设计条件里介质pH偏低，还有微量氟离子，结果图纸大笔一挥用了304不锈钢。理论上耐酸还行，但氟离子专咬不锈钢的钝化膜啊！我后来坚持换成碳钢衬四氟，贵是贵了点，但前五年再没出过漏子。选材这件事，不能只看材料单价。你要算全生命周期成本：安装费、维护费、停产损失，还有安全风险。比如碳钢加防腐涂层，初期投资低，但每隔几年要重新涂装，遇上高空管线或受限空间，施工费可能翻倍。不锈钢是省心，可遇上特定介质，再怎么高级的牌号也可能脆得跟饼干似的。铜镍合金对海水抗性绝佳，但电厂循环水系统里，谁敢全线铺？
最近我在一个食品级管道项目里尝试了双相不锈钢，强度高，耐氯离子点蚀当量值也漂亮。不过——这种材料焊接工艺要求严苛，线能量、层间温度稍微偏离，铁素体-奥氏体比例就不对了，反而影响耐蚀性。所以，别光迷信材料牌号，加工控制才是暗门。
问：我们厂蒸汽管道老是出现水锤，过后弯头底部容易漏水，这是腐蚀引起的吗？

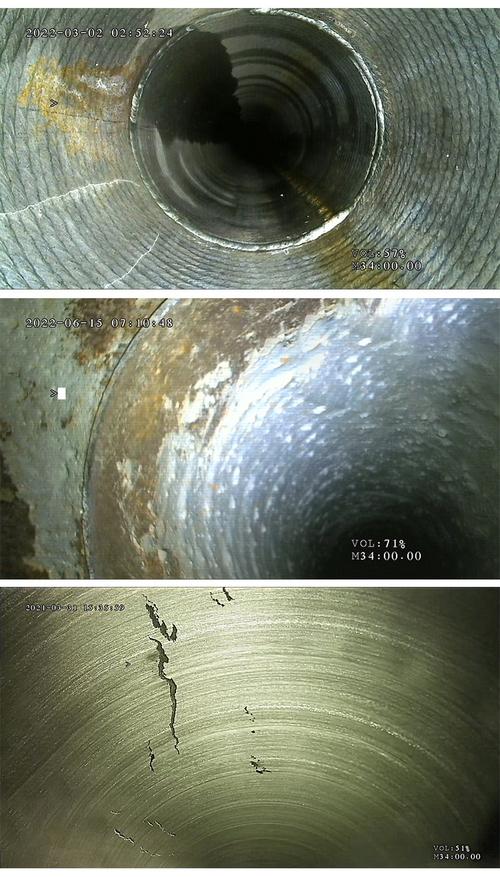

答：你描述的这个，大概率不是单纯腐蚀，而是冲蚀加腐蚀的协同作用。蒸汽管线里如果有冷凝水积存，水锤的冲击力会把管内壁的保护膜（不管是氧化皮还是钝化膜）敲掉，裸露金属直接暴露在高温水里，电化学腐蚀就加速了。解决办法优先改善疏水：加装足够排量的疏水阀，调整管线坡度别让低点积水；弯头处可以考虑加大壁厚等级，或者用耐冲蚀的Cr-Mo钢。如果介质温度超过200℃，注意蒸汽中含氧量，除氧不到位的话，冲刷腐蚀速率会成倍增加！✅
防护层：涂层跟阴极保护怎么搭？

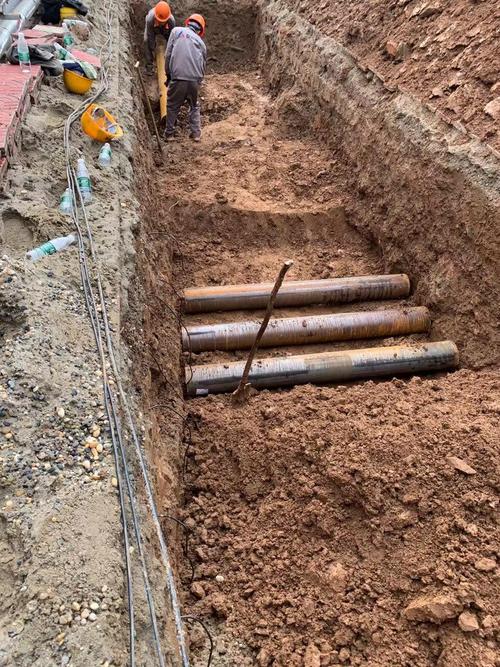

有一次给码头输油臂做维护，发现设计用了环氧煤沥青涂层，牺牲阳极是锌合金。开挖检查，阳极块消耗很快，涂层剥离面积比预想的大。一查记录，原来那片区域潮汐干湿交替频繁，涂层老化后，剥离区形成了屏蔽，锌阳极只保护了附近一小圈，稍远的管体却出现了坑蚀。最后改用了柔韧性更好的聚脲涂层，阳极重新核算间距，加装了测试桩才搞定。
所以我老跟徒弟讲：涂层和阴极保护必须配套设计。涂层选型不懂现场工况，就等于是埋雷。炼厂高温管线用有机涂层？不出三个月碳化脱落。强碱介质？环氧树脂怕碱，得用酚醛或乙烯基酯。至于检测，最好趁管线停运时做电火花检漏，别信什么“新安装的没事”——运输吊装过程磕掉的脸盆大的涂层我见过不知道多少回。❗
问：我们衬塑的工业管道用了五年，法兰处开始渗漏，是不是衬层烂了？
答：法兰处渗漏，大概率不是衬层本体烂掉，而是法兰密封面衬层翻边受损或冷流变形。衬塑管道法兰连接，靠的是衬层翻边与垫片之间的密封。问题常出在：螺栓紧固力矩不均，导致局部压溃翻边；或者介质温度循环变化，塑料的热膨胀系数跟钢壳差太多，反复拉扯后翻边处开裂。另外，如果介质里含有机溶剂，有些塑料（如PP）会溶胀，配合尺寸就变了。排查方法：拆开法兰，检查翻边是否有放射状裂纹、减薄，必要时修整翻边或更换垫片材料为更柔软的包覆垫。日常管理上，建立法兰紧固记录，严格控制扭矩值，避免暴力安装。💡
检测：与其亡羊补牢，不如主动出击
我最烦“跑冒滴漏才去修”的理念。工业管道埋在地下、包在保温层里，怎么主动检测？这几年超声导波、脉冲涡流用得多起来，不用大面积拆除保温就能扫查壁厚。不过，这些技术都不是万能药，导波对弯头、三通处信号复杂，需要经验丰富的分析人员；脉冲涡流低处可能信号弱，遇到带伴热管的保温层也麻烦。我们公司现在推行基于风险的检验（RBI），把每根管线按介质腐蚀性、材料、历史失效记录、后果等级打分，高风险点加密测厚，低风险点拉长周期。钱花在刀刃上，比按计划盲目全检实际得多。另外，别忽略大气腐蚀——跨越管廊上看似干爽的管线，保温层下进水后的腐蚀（CUI）堪称隐形杀手。有个化工厂蒸汽管线外表看起来发亮，扒开保温棉，整个管壁减薄了40%，差点就爆了。所以，检查保温层防水密封，跟检查壁厚一样重要。
夜深了，窗外还在下货。工业管道这行，就是这样，细节堆起来的饭碗。一个选型失误，一个维护疏忽，都是真金白银的教训。但反过来，当你摸透每根管子的脾性，听着平稳流动的声音，那种踏实感——值了。
