第一次玩3D打印，我差点崩溃

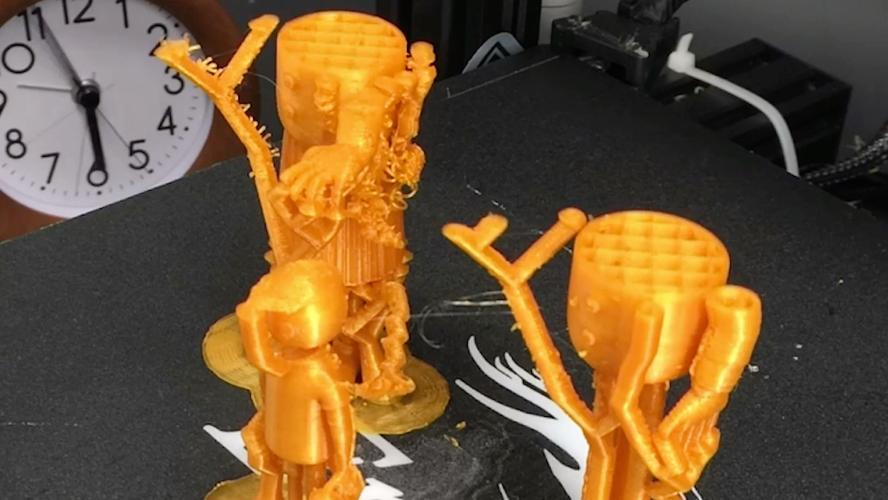

大概六年前，公司买了台桌面级FDM打印机，领导说：“以后打样不用求人了。” 激动啊！拆箱，调平，装料，折腾一下午。结果打出来的第一个零件——一个简单的支架——那表面，像被猫啃过的。粗糙，层纹明显。我好失望。但后来，当我看到它真的能打出带内腔的复杂结构时，整个人都傻了。这要是用传统加工，得拆成几个件再焊接，费时费力还不美观。一口气打印出来，虽然丑了点，但功能完整。从那天起，我开始正视这技术。
我还记得，那个支架后来用砂纸磨了半天，勉强能看。同事笑我：“你这整的啥，狗啃的一样。” 后来换了PLA材料，好多了。但PLA不耐热，夏天放车里直接软了——天大的教训。还有次用TPU打弹性件，那家伙，软的跟面条似的，堵头堵得我怀疑人生。所以，材料选择也是个大坑。💡
后来接触了工业级的SLA，那精度，啧啧，完全不是一个档次。不过成本也上来了。一升树脂好几百，还得洗件、二次固化。说实话，很多新手低估了后处理的麻烦。你以为打印完就完了？天真。打磨、上色、去除支撑，有时候总耗时比打印还多。所以，你看，3D打印并不是按个按钮就坐等收货的魔法——它是个系统工程。❗
为什么大厂开始批量用3D打印了？
你可能觉得，速度这么慢，怎么可能批量？诶，这你就不懂了。批量，不一定指一万件。 比如航空发动机的燃油喷嘴，传统方法要20多个零件组装，GE直接一体化打印，减重25%，寿命还延长了。这种小批量、高价值的复杂部件，3D打印简直是杀手锏。我们厂去年给一个医疗器械客户做终端件，尼龙SLS打印，一个月跑几千件，每件成本比开模注塑低，因为模具费都省了。客户开心得不得了，请我们喝了顿酒。✅
不过，金属打印就另说了。去年我们试过打印铝件，支撑难去得要命，最后上电火花，成本飙升。但客户要的就是那个一体化，没辙。SLM（选择性激光熔化）的设备动辄几百万，粉末也要钱，还有惰性气体保护，后处理得用线切割从基板上分离。一件事：千万别以为金属打印出来就能直接用。大部分还得热处理、精加工。我见过最离谱的，一个铝合金件打印完，内部应力大得自己裂了。后来调整扫描策略才解决。所以，这行业没那么神，但也绝不虚。
问：什么时候选3D打印，什么时候还是老老实实CNC？
这个问题我经常被问。答：看三点：复杂度、数量、时间。 如果你的零件需要减重、带随形冷却流道、或者拓扑优化后的怪异形状——3D打印。如果是简单的板类件，CNC铣一刀五分钟，那别折腾。还有，数量少于200件，3D打印大概率划算；超过5000，注塑或铸造考虑一下。但也不是绝对，去年我们一个项目，数量600，用MJF打印，反而比硅胶模真空复模快了一周，因为免了做模具。所以，小批量多品种是它的舒适区。💡
问：金属3D打印零件强度够吗？敢用在受力件上？
说实话，五年前我肯定说不行。现在嘛，得看。钛合金打印的髋关节植入物都用了多少年了。我们做过拉伸测试，SLM打的316L不锈钢强度比锻造的还好（因为细晶强化），但疲劳性能确实略差。需要热等静压（HIP）处理。所以，如果是关键受力件，你得做足后处理，别省那点钱。还有，各向异性是躲不开的，垂直方向强度稍低，设计时要考虑受力方向。总之，能用，但前提是——你得懂，得测试。⚠️
这技术到底革了谁的命？
有人说，3D打印要替代传统制造。我是呵呵的。它是个有力的补充。真正被冲击的是模具行业？不，模具厂也用3D打印做随形冷却。其实，它带来的是设计自由。以前设计受限于加工工艺，现在可以天马行空。但设计师如果不懂增材制造约束，打出来一堆废品。所以，人才才是最缺的。既懂设计又懂工艺，这种工程师贵得一批。我们也天天在学习，参数调得头大。
最后，想说，别被那些炒作带偏了。打印房子打印器官，那是未来，不是现在。工业上，它就是一门实打实的技术，用好了赚钱，用不好赔钱。就那么简单。有时候加班到深夜，看着打印机一层层堆叠，心里居然有点感慨——这玩意儿，算是我们机械工程师的浪漫吧。
