干挤压这行快二十年了，说句实话，这玩意儿真不是把金属当牙膏挤那么简单。昨天车间里又废了一套模具——看到那个30吨的挤压筒前端裂纹了没？直接报废，几十万没了。那种心疼，就像你刚买的新手机屏幕朝下摔在水泥地上。❗
挤压力到底多大？
数据？当然有。可你拿着手册上那个公式去算，十有八九会骂娘。因为变数太多了。模具温度一旦高了50度，摩擦力直接能让你算的结果翻倍。我印象最深的一次，试模时压力表飙到180MPa，比理论值高了40%。当时整个液压站都在啸叫，旁边小徒弟脸都白了……那种场面，真像在驯服一头暴躁的钢铁巨兽。
不过话说回来，现代挤压机的吨位确实吓人。前阵子去看一家做高铁车体的厂子，8000吨正向挤压机，挤压筒内径快赶上下水道井盖了。他们挤的是7系铝合金，出口温度必须控制在480℃左右，低了挤不动，高了过烧起泡。全程就盯着那根热电偶的读数，比看股票K线还紧张。
模具：看似笨重实则娇贵
模具设计这活儿，有时候真靠玄学。别以为用上ANSYS仿真就万事大吉。上次一个薄壁多腔模，流速怎么调都不均匀，仿真跑了一周，改了导流孔深度、工作带长度，最后还是老师傅用锉刀多倒了点圆角——成了。问他原理，他嘬了口烟：“感觉这里应该再顺滑点。” 我真差点吐血，但不得不服。💡

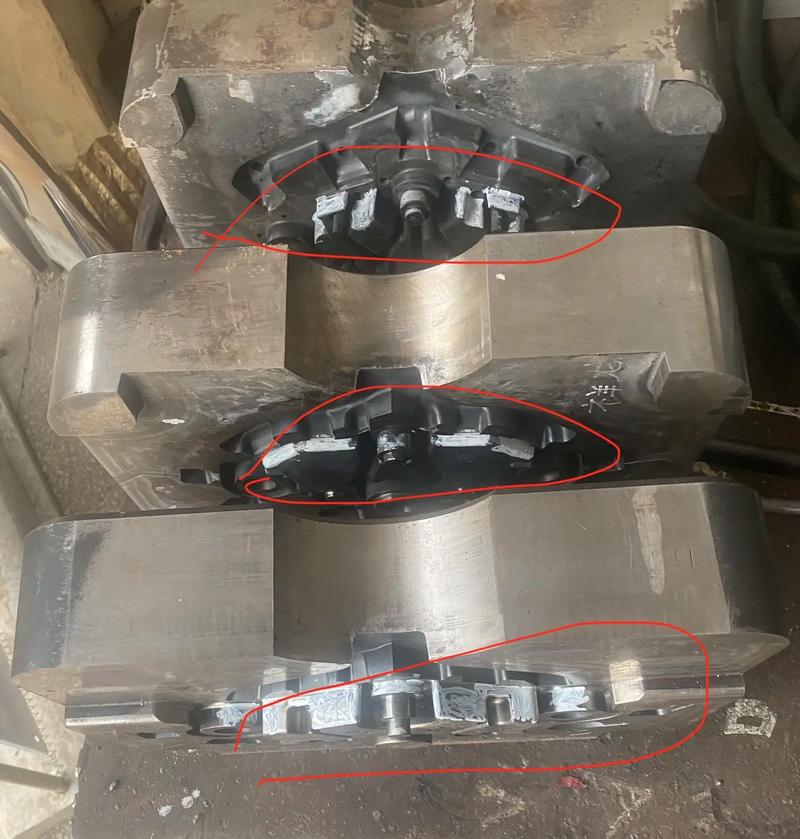

焊合室深度、阻流块形状、分流孔布局……这些参数彼此打架，稍有不平衡，模具寿命就从几千根断崖式掉到几百根。特别是不锈钢挤压，那个温度加上粘模，玻璃润滑剂要是没涂均匀，挤出来的管子全是拉伤的道道。客户当场退货，你连哭的地方都没有。
问：为什么有些模具用H13钢，有些用硬质合金？到底怎么选？
答：说白了看钱和量。H13韧性好，修修还能用，大批量中温挤压性价比高。但碰到铜合金或钛合金那种高温高应力，必须上粉末冶金高温合金或热作模具钢加表面处理，比如渗氮或PVD涂层。否则一天换三套模，换到你怀疑人生。不过现在3D打印的水路模具也开始用了，算是新路子。就是造价……唉，不提了。
问：挤压比到底重不重要？是不是越大越好？
答：重要，但不是大就好。有些设计瞎追求大挤压比，结果晶粒粗大，性能反而下降。你没看那个经典的铝型材挤压比曲线么？一般铝合金控制在8～60比较合理，钛合金还得更低。我见过为了凑性能硬把挤压比拉到100以上的，挤出来的棒材中心裂纹像蜘蛛网，全废了。关键还得看再结晶温度区间和固溶效果。
润滑剂：看不见的战场
很多人忽略润滑剂。真挤过钛合金就知道了，没合适的玻璃润滑剂，三秒模具就粘，五秒坯料就“穿燕尾”。以前我们用石墨基的，车间烟尘大到对面不见人，环保天天来查。后来换成氮化硼涂层，效果不错，但价格……算了，又是泪。❗
现在有些无润滑挤压工艺在搞，什么冷挤压铝板，靠模具自润滑涂层。噱头是有，但稳定批量？难。我亲眼见过一个号称自润滑的模具，挤了不到两千根，涂层剥落得一塌糊涂，直接卡模。所以千万别轻信实验室数据，得上机实战。
顺便说一句，挤压筒温度场均匀性也是个坑。加热圈坏了半边你都不知道，挤出来的型材弯得跟香蕉一样，调直机都救不回来。现在都得用红外热像仪定期扫描，否则半夜被电话叫醒去车间救火——那滋味，不提了……
未来？先看脚下
吵得火热的等温挤压、半固态挤压，我承认方向好。可国内大部分厂子，连基本的等速挤压都控制不稳。前几天看见个厂还在用老掉牙的柱塞泵，流量波动10%以上，这怎么能挤得出新能源汽车那2mm厚的电池托盘型材？ 设备升级的钱，有时候真不能省。

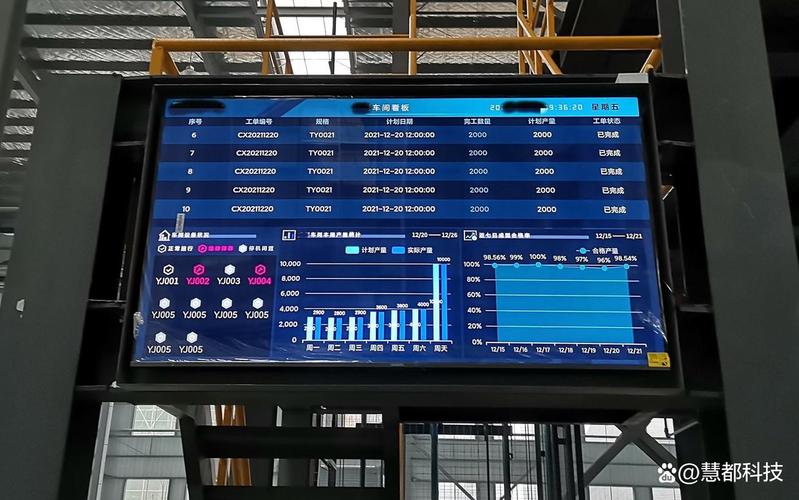

最后扯一句管理——很多挤压缺陷根本不是技术问题。铝棒预热时间不够、模具氮化层厚度偏差、挤压速度手动瞎调……这些都是人的问题。我进过一家厂，他们搞了数据采集，把每根棒的挤压力-行程曲线记下来，异常自动报警。良品率一下子提了3个百分点。所以说，工业挤压到最后，拼的是细节和管理的颗粒度。
