入行头一年，被派去处理一批发粘的生物制剂。领导大手一挥：“抽真空，低温干燥，简单。”结果呢？物料起泡喷涌，糊满了整个干燥箱。清理花了整整一天。当时真想骂人。❗
后来才明白，真空干燥绝不是“抽个真空而已”。相变、传热、极限压、泄漏率……每个参数都像多米诺骨牌，一块倒，全线崩。可一旦玩转，那种“成膜平整、含水率精准控制在0.5%以下”的爽感，会上瘾。
真空干燥凭什么快？——别被教科书骗了
教科书说：真空下水的沸点降低，所以干燥快。对，但不全对。如果只是沸点低，那直接加热到40℃不就沸腾了？然而实际干燥速率取决于水蒸气从物料内部迁移到表面的速度，以及表面蒸发速率。真空的真正价值在于制造一个巨大的水蒸气分压差。当腔体绝对压力降到几百帕，物料表面的水分子几乎瞬间脱附、逃逸——这个驱动力比单纯升温强太多。✅
但问题来了：抽气太快，表面水蒸发过快，内部水来不及迁移，表面就会结壳。结壳一形成，内部水更出不来，最后鼓包、开裂。这就是为什么有些热敏物料在真空下反而废了。不是真空不行，是你没搞懂“梯度干燥”的概念。
说实话，我觉得很多设备厂家闭口不谈这一点。他们只会给你看泵的抽速曲线，却不告诉你——你需要一个缓慢泄压的阶段，让水分梯度重新分布。我自己摸索出的方案：在物料达到临界含水率（通常是30%左右）时，故意破空复压，停留10分钟再抽真空。这诡异的一步，让成品率从70%飙升到95%以上。
泵油乳化、气镇阀忘开……那些血泪教训
你用过旋片真空泵吗？有没有遇到过泵油变成牛奶色的情况？那就是水蒸气在泵内冷凝，跟油搅匀了。乳化后的油润滑性归零，泵体磨损加剧。有一次赶工，发现真空度怎么也上不去，打开排气口，流出来的油像卡布奇诺泡沫。😡
关键操作：气镇阀必须开。 气镇阀引入一股干燥空气，破坏水蒸气凝结条件。但很多人嫌它“降低极限真空”，索性关掉。错！对于含水物料干燥，极限真空0.5Pa和1Pa没有本质区别，但泵的寿命可能差五年。另外，前级冷阱也值得加装——一个零下40度的冷阱，能截留95%的水汽，保护泵是其次，更重要的是回收溶剂。我们曾经在冷阱里回收过高纯度香精，附加值远超设备成本。💡
问：真空干燥一定要用极限真空很低的泵吗？比如低于0.1Pa？
答：看物料。如果只是蒸发水分，10Pa就足够了。水的三相点611Pa，低于这个压力，冰直接升华。所以5Pa以下，水早已冻结，除非你提供足够升华热。很多用户盲目追求超高真空，结果干燥时间反而拉长——因为热传导在稀薄气体下近乎为零，物料冻成冰坨子，热源的热量传不进去。这时候你需要控制压力在水的三相点附近，让升华与蒸发共存，效率最高。这个是物理化学常识，但好多工艺工程师居然不知道。

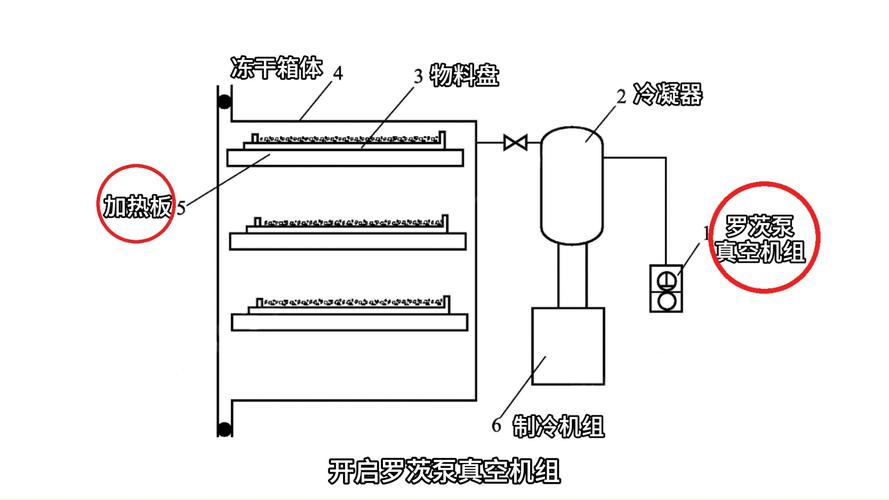

加热方式：夹套？平板？还是红外？
见过一种极端情况：用不锈钢托盘盛放含酸物料，托盘底部被腐蚀穿孔，因为加热夹套的温度场不均匀，局部过热导致酸浓缩。后来改成PTFE涂层的平板加热，再辅以导热硅脂填缝，问题解决。但PTFE传热差，温度响应慢得像老牛。所以现在我们用石墨烯涂层加热板，成本高，但均匀性无可挑剔。✅
红外加热听起来高级，实际在真空下有个致命缺陷：红外辐射在真空中当然无衰减，但物料表面一旦出现干燥层，红外透不过去，能量都积在表面，内部还是湿的。所以说，接触传导才是真空干燥的基石。辐射只是锦上添花，尤其适合薄层物料。
问：有没有通用型的真空干燥工艺？比如“先低后高”的温度曲线？
答：没有。每种物料的晶型、结合水形态、热敏温度都不同。不过有个通用陷阱：升温速率。很多人设定升温线性，比如每小时升5℃。但到了临界含水率附近，应该恒温保持，甚至稍微降温——因为此时水分蒸发所需潜热突然减少，物料温度可能飞升，超过变质点。我习惯在含水率10%以下时，将控温点下调5-8℃，效果显著。
检漏：别放过那根不起眼的密封条
真空度抽不下去，八成是漏。用氦质谱检漏仪当然好，但日常最实用的土办法：用乙醇喷可疑部位，观察真空计读数。乙醇蒸气压高，一旦渗入，真空度瞬间波动。我曾在凌晨三点发现：门封条一个米粒大小的缺口，导致极限真空永远卡在50Pa。换一根密封条，直接冲到2Pa。
还有放气阀。有些设备默认的放气阀引的是室内空气，湿度高时，开门瞬间腔体结露。后来我自己改成了氮气破空，干燥洁净，物料不再反潮。这个细节，价值千金。
写到这里，想起刚开始独立负责项目时，供应商忽悠我买全自动真空干燥系统，带触摸屏、曲线记录，花了小二十万。结果软件bug一堆，温度失控烧了一整批料。投诉？过了保修期，升级软件再收五千。❗说真的，机械可靠性永远比花哨的电子界面重要。一个可靠的机械压力继电器，比十个PLC程序都踏实。我现在选设备，先看泵的品牌和腔体焊接工艺，什么智能控制，能用简单定时器+继电器实现的，绝不多花一分钱。
最后一点心得：真空干燥不是孤岛。前端的浓缩工艺、后端的粉碎环境湿度，都会影响最终含水率。有一次下游粉体包装时，环境湿度70%，成品立刻吸潮。后来加装在线氮气吹扫，才稳住了质量。所以说，系统工程思维，比单项工艺优化更重要。💡
这些话，书本上没有，论坛里零碎，我今天全抖出来了。希望能让你少走弯路，至少别像当年的我，守着乳化泵油骂天骂地。
